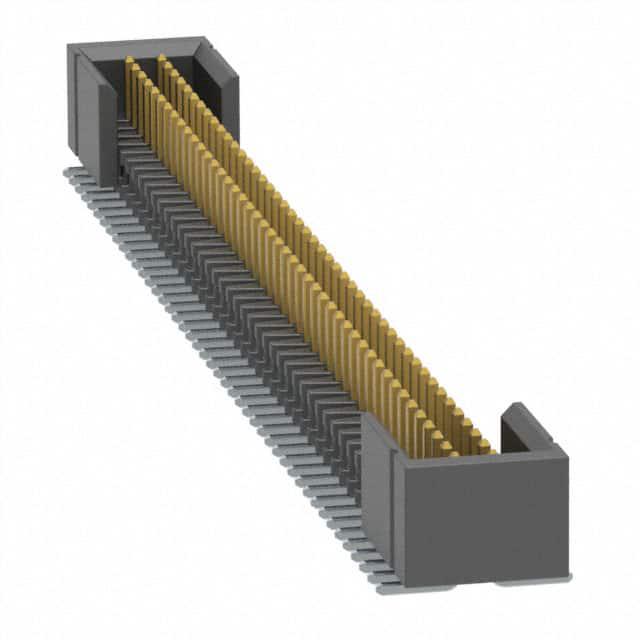

FTMH-145-02-F-DV-ES

厂牌: SAMTEC
产品描述: 90pin 1mm 2 1mm Header,Push-Pull 2.8A 76nm 金 黑色 贴片安装 46.57mm(长度)*5.21mm(高度)
供应商型号: Q-FTMH-145-02-F-DV-ES
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTMH-145-02-F-DV-ES

FTMH-145-02-F-DV-ES概述

    电子元器件技术手册:FTMH系列微终端

    1. 产品简介


    本手册介绍的是FTMH系列微终端,包括FTMH-120-02-L-DV、FTMH-122-02-F-DV-EC和FTMH-128-03-L-DV-EP等型号。该系列产品主要用于表面贴装技术(SMT),广泛应用于各种高密度连接的应用场景中,如通信设备、工业自动化系统和消费电子产品等。

    2. 技术参数


    - 引脚数量:每行05至50个引脚
    - 接口类型:FTMH = SMT微型终端,FTM = 微型低轮廓终端
    - 连接器类型:与CLM、MLE相匹配
    - 引脚长度:
    - –02:1.91 mm (.075")
    - –03:1.65 mm (.065")
    - 绝缘材料:黑色液晶聚合物
    - 端子材料:磷青铜
    - 电流承载能力:每个引脚最大2.8 A(双电源)
    - 工作温度范围:-55 °C至+125 °C
    - 镀层选项:
    - –F:金镀层引脚,锡镀层尾部
    - –L:10 µ" (0.25 µm)金镀层引脚,锡镀层尾部
    - 焊盘兼容性:符合无铅焊接标准
    - 镀层兼容性:锡或金镀层,底层镍50 µ" (1.27 µm)

    3. 产品特点和优势


    - 低轮廓设计:高度仅为1.27 mm (.050"),适用于空间受限的设计。
    - 双重垂直/水平安装选项:提供了灵活的安装方式。
    - 端盖选项:包括带锁扣的端盖,提高了连接器的稳定性。
    - 高电流承载能力:单个引脚可承载2.8 A电流。
    - 宽温度适应范围:适用于极端工作环境。
    - 镀层选择多样:可根据需求选择锡或金镀层,提高可靠性。

    4. 应用案例和使用建议


    - 通信设备:FTMH系列终端可以用于高速通信设备的背板连接,如路由器和交换机。
    - 工业自动化:在自动化生产线中,FTMH系列终端可用于控制模块间的连接,确保高效稳定的数据传输。
    - 消费电子产品:在便携式设备中,FTMH系列终端可用于电路板间的连接,以节省空间并提高整体性能。
    使用建议:
    - 在高温环境下,建议选择金镀层以增强耐久性。
    - 对于高电流应用场景,需确保正确的散热措施以避免过热问题。

    5. 兼容性和支持


    - 兼容性:FTMH系列终端可与多种现有产品兼容,包括CLM、MLE等。
    - 支持和维护:所有FTMH系列终端都由制造商Samtec提供技术支持和维护服务。

    6. 常见问题与解决方案


    1. 引脚弯曲或损坏
    - 解决方案:在组装过程中轻柔操作,避免过度挤压。
    2. 连接不稳固
    - 解决方案:检查连接器是否正确插入,确保引脚与插座完全对齐。
    3. 接触不良
    - 解决方案:清洁接触面,去除氧化层或污垢。

    7. 总结和推荐


    综上所述,FTMH系列微终端具有紧凑的设计、高电流承载能力和广泛的温度适应范围,非常适合高密度连接的应用场景。对于需要在狭小空间内实现高效连接的场合,强烈推荐使用FTMH系列终端。同时,制造商提供的全面技术支持和维护服务也保证了产品的长期稳定运行。

FTMH-145-02-F-DV-ES参数

参数
针脚数 90pin
间距-配接 1mm
排数 2
排距 1mm
防护等级 -
类型 Header,Push-Pull
颜色 黑色
触头镀层 - 配接
额定电流 2.8A
触头镀层厚度 - 配接 76nm
长*宽*高 46.57mm(长度)*5.21mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

FTMH-145-02-F-DV-ES厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTMH-145-02-F-DV-ES数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTMH-145-02-F-DV-ES FTMH-145-02-F-DV-ES数据手册
