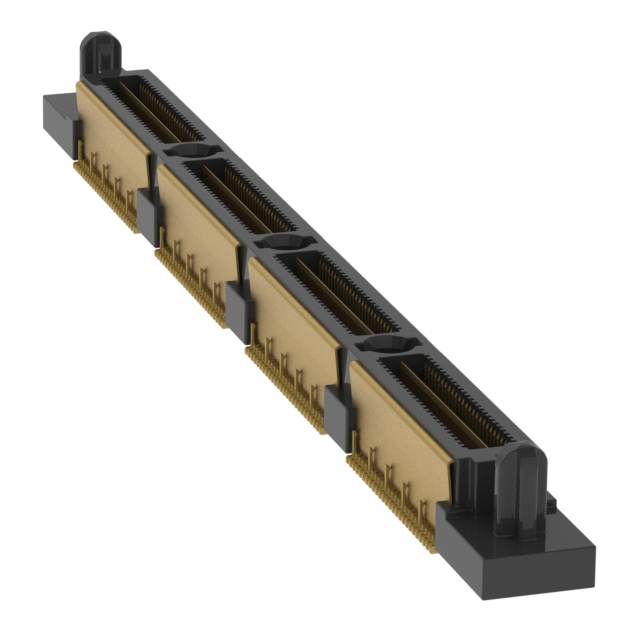

QMSS-104-06.75-L-D-A-GP-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 208pin 11mm 6.73mm 250nm 金 SMD,P=0.64mm 贴片安装 97.79mm(长度)*7.52mm(高度)
供应商型号: N-QMSS-104-06.75-L-D-A-GP-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMSS-104-06.75-L-D-A-GP-K

QMSS-104-06.75-L-D-A-GP-K概述


    产品简介


    本产品是一款高可靠性、高性能的连接器系列,包括QFSS和QMSS两种型号。QFSS连接器专为每行26至78个引脚设计,而QMSS连接器则适用于每行16至48个引脚。这些连接器广泛应用于各种电子设备中,如通信设备、工业自动化、医疗设备、计算机外围设备等领域。它们提供了单端(Single-Ended)和差分对(Differential Pair)信号传输模式,可以满足不同应用场景的需求。

    技术参数


    - 引脚排列:
    - QFSS:每行26到78个引脚。
    - QMSS:每行16到48个引脚。
    - 电源引脚数量:
    - QFSS:每端4个电源引脚(可选)。
    - QMSS:无电源引脚选项。
    - 材料:
    - 绝缘材料:液晶聚合物(LCP)。
    - 接触点和屏蔽材料:磷青铜。
    - 镀层:金覆盖50 µ"(1.27 µm)镍,接地平面尾部镀锡。
    - 电气特性:
    - 工作温度范围:-55°C至+125°C。
    - 电压等级:300 VAC。
    - 封装:
    - 引脚共面性:最大0.10 mm(0.004英寸)。
    - 包装:
    - 支持带式和卷盘(Tape & Reel)封装,适合自动化生产和装配。

    产品特点和优势


    1. 高可靠性:QFSS和QMSS连接器采用了液晶聚合物作为绝缘材料,并且具有较高的电压等级和宽广的工作温度范围,能够确保在各种极端环境下稳定运行。
    2. 多功能性:提供单端和差分对两种信号传输模式,能够满足不同应用需求。
    3. 易于安装:引脚共面性控制严格,保证了自动化生产过程中的精确度。
    4. 环保:采用无铅焊接技术,符合RoHS标准,确保环境友好。

    应用案例和使用建议


    应用案例
    - 通信设备:QFSS和QMSS连接器常用于数据中心交换机和路由器之间,支持高速数据传输。
    - 工业自动化:在工业控制系统中,连接器用于连接传感器和执行器,确保实时数据传输的可靠性。
    - 医疗设备:在医疗设备中,如超声波成像系统,连接器用于连接复杂的传感器和控制器,确保高效的数据采集和处理。
    使用建议
    - 在使用过程中,需注意保持连接器的清洁和干燥,避免接触水或其他腐蚀性物质。
    - 安装时要确保连接器与插座完全对齐,防止引脚弯曲或损坏。
    - 对于复杂的应用场景,建议进行详细的电气测试,以验证连接器的可靠性和性能。

    兼容性和支持


    QFSS和QMSS连接器具备良好的兼容性,能够与其他标准电子元件或设备无缝对接。Samtec公司提供了全面的技术支持和售后服务,包括在线技术支持、应用指南和定制化解决方案等。

    常见问题与解决方案


    1. 问题:引脚损坏或弯曲。
    - 解决办法:在安装过程中务必轻柔操作,避免过度用力导致引脚变形。建议使用专用工具进行插拔操作。
    2. 问题:连接不稳定。
    - 解决办法:检查连接器和插座的清洁情况,确保无尘和无污垢。如果需要,可以使用压缩空气清理插针和插座。
    3. 问题:信号传输不稳定。
    - 解决办法:检查连接器的焊接质量,确保焊点光滑无虚焊。若问题依旧,联系Samtec官方技术支持寻求进一步帮助。

    总结和推荐


    QFSS和QMSS连接器凭借其出色的可靠性和多样的应用选择,在通信、工业和医疗等领域表现出色。其多功能性和易用性使其成为众多电子设备的理想选择。我们强烈推荐这些连接器用于各类电子系统的设计和制造中。如果您有任何疑问或需要进一步的帮助,请随时联系Samtec公司的技术支持团队。

QMSS-104-06.75-L-D-A-GP-K参数

参数
针脚数 208pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 6.73mm
长*宽*高 97.79mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
