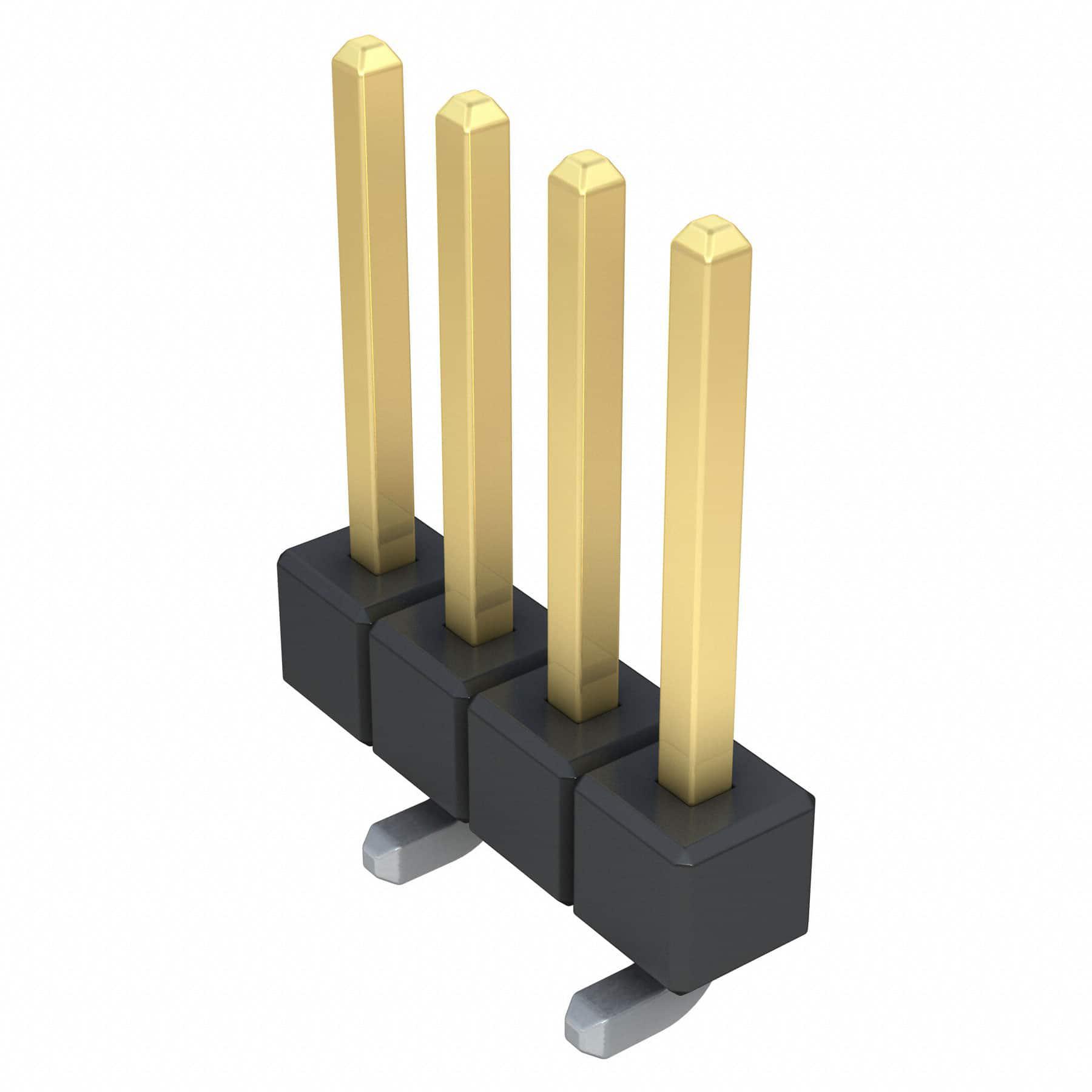

TSM-104-02-L-SV-P

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 4pin 推挽式 Male Pin 黑色 贴片安装 10.16mm(长度)*4.82mm(高度)
供应商型号: TSM-104-02-L-SV-P
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSM-104-02-L-SV-P

TSM-104-02-L-SV-P概述


    产品简介


    产品名称:TSM系列连接器
    产品类型: TSM系列连接器是一种高可靠性、多用途的表面贴装式连接器,适用于多种电子设备中的信号传输和电源传输。
    主要功能:
    - 高密度互连:能够实现紧凑空间内的高密度连接。
    - 多样化的安装方式:提供单排垂直、双排垂直、三排垂直等多种安装选项。
    - 多种针数选择:从2到36个引脚可选,满足不同应用需求。
    - 支持广泛的电气特性:能够在各种工作环境中稳定工作,并且支持高电流和高电压传输。
    应用领域:
    - 工业控制设备
    - 通信设备
    - 计算机及外围设备
    - 测试和测量仪器
    - 医疗设备

    技术参数


    - 引脚数量:每行2至36个引脚
    - 引脚高度:0.120英寸(3.05毫米)至0.420英寸(10.67毫米),根据不同的使用情况选择不同的高度
    - 绝缘材料:黑色液晶聚合物
    - 端子材料:磷青铜
    - 镀层选项:金(Au)或锡(Sn)覆盖50微英寸(1.27微米)镍(Ni)
    - 操作温度范围:锡镀层-55°C 至 +105°C;金镀层-55°C 至 +125°C
    - 电压额定值:475 VAC(-SV/-DV与BCS或SSM连接时)
    - 焊料可焊性:符合无铅焊接标准
    - 引脚共面性:根据不同型号的要求有所差异

    产品特点和优势


    产品特点:
    - 高密度设计:能够实现紧凑空间内的高密度互连,节省电路板面积。
    - 广泛的电气特性:能够承受较高的电流和电压,适用于多种应用场景。
    - 灵活的安装方式:提供多种引脚高度和安装选项,适应不同的应用需求。
    - 高品质材料:采用黑色液晶聚合物和磷青铜材料,确保长期可靠性和耐久性。
    - 环境适应性强:能够在宽广的温度范围内工作,适合各种恶劣环境下的应用。
    产品优势:
    - 高密度互连:能够在有限的空间内实现更多的连接点,提升系统集成度。
    - 卓越的电气性能:提供更高的电流和电压传输能力,确保系统的稳定运行。
    - 灵活的安装选项:多种引脚高度和安装方式的选择,便于用户根据具体需求进行选择。
    - 高品质材料:选用高性能材料,确保连接器具有更长的使用寿命和更强的抗干扰能力。
    - 高可靠性:通过严格的测试和认证,保证产品的高可靠性,适合工业和商业领域的广泛应用。

    应用案例和使用建议


    应用案例:
    - 工业控制设备:用于电机控制和传感器连接,如变频器、PLC控制器等。
    - 通信设备:适用于服务器、交换机和路由器中的信号传输。
    - 计算机及外围设备:可用于笔记本电脑、台式机和其他外设的内部连接。
    - 测试和测量仪器:在高端测试设备中实现高速数据传输。
    - 医疗设备:用于高精度的医疗成像和诊断设备中的信号传输。
    使用建议:
    - 在高温环境下使用时,建议选择金镀层版本以提高抗腐蚀性和延长使用寿命。
    - 使用前需仔细检查各部件的共面性,避免因安装不当导致信号传输不畅。
    - 根据具体应用需求选择合适的引脚高度和引脚数量,以确保最佳的机械和电气性能。
    - 如需在振动环境下使用,建议选择具有锁定装置的型号,以增强连接的稳定性。

    兼容性和支持


    兼容性:
    - 板端匹配:该连接器与多种板端组件匹配,包括SSW、SSQ、SSM、BCS、SLW、CES、HLE等。
    - 电缆端匹配:适用于IDSS、IDSD等类型的电缆端连接。
    - 特殊需求支持:如需定制化要求,可以联系厂商,以获得更详细的定制服务和支持。
    厂商支持:
    - 提供全面的技术文档,包括完整的规格说明和推荐的PCB布局。
    - 支持无铅焊接工艺,符合RoHS标准,适用于现代电子制造需求。
    - 提供多种包装选项,包括卷带封装(Tape & Reel)和全卷封装(Full Reel),便于自动化生产和组装。
    - 通过严格的质量认证和测试,确保每个批次产品的稳定性和一致性。

    常见问题与解决方案


    1. 问题:安装后出现信号传输不稳定
    - 解决方案: 检查连接器的引脚共面性,确保其符合规定的最大公差。重新安装或调整连接器位置,必要时可考虑使用锁定装置来增加连接稳定性。
    2. 问题:长时间使用后接触不良
    - 解决方案: 在高温环境中使用时,建议选择金镀层版本以提高抗腐蚀性。定期清洁和维护连接器,确保其始终处于良好状态。
    3. 问题:连接器无法与预期设备匹配
    - 解决方案: 检查设备手册,确认连接器型号和引脚配置与目标设备相匹配。如有疑问,可以联系厂商技术支持获取帮助。

    总结和推荐


    综上所述,TSM系列连接器凭借其高密度设计、卓越的电气性能、灵活的安装选项以及高品质材料,成为一种理想的互连解决方案。无论是在工业控制设备、通信设备还是其他应用领域,它都能提供出色的性能和可靠性。对于追求高效、可靠连接的应用场合,TSM系列连接器是最佳选择之一。强烈推荐使用TSM系列连接器,相信其优异的表现会为您的项目带来显著的价值。

TSM-104-02-L-SV-P参数

参数
触头端接 -
针脚数 4pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
长*宽*高 10.16mm(长度)*4.82mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装
