首页  >  产品百科  >  QSH-020-01-H-D-DP-A

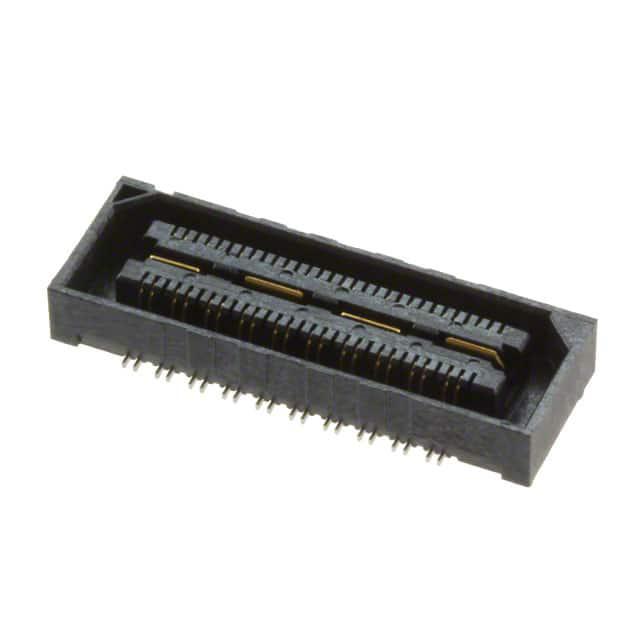

QSH-020-01-H-D-DP-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.55mm间距40p双排排母 直角接地板, QSH-RA系列, 直角, 通孔安装
供应商型号: SAM11595-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSH-020-01-H-D-DP-A

QSH-020-01-H-D-DP-A概述


    产品简介


    QSH系列是一款高性能金属平面插座,专为高速信号传输和电力传输设计。产品型号包括QSH–030–01–F–D–A、QSH–060–01–L–D–A–K、QSH–060–01–L–D–DP–A等,广泛应用于计算机、通信设备、工业自动化、医疗设备等多个领域。该系列产品采用独特的刀片和弹簧接触设计,提供卓越的电气性能和机械可靠性。

    技术参数


    | 参数 | 规格 |

    | 插针数每行 | –030, –060, –090 (60总插针/银行 = –D)
    –020, –040, –060 (20对/银行 = –D–DP) |
    | 类型 | –D = 单端
    –D–DP = 差分对 (仅适用于–01) |
    | 接触材料 | 磷青铜 |
    | 镀层 | Au 或 Sn 覆盖 50 µ" (1.27 µm) Ni |
    | 电流承载能力 | 接触:2 A/插针(两个插针供电)
    接地平面:25 A/接地平面(一个接地平面供电)|
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 电压等级 | 175 VAC(5 mm 堆叠高度) |
    | 最大循环次数 | 100 |
    | RoHS 合规性 | 是 |

    产品特点和优势


    QSH系列具有以下特点和优势:
    - 高密度连接:高密度插针布局允许在有限的空间内实现更多的信号通道。
    - 优越的电气性能:支持高达2 Gbps的数据传输速率,确保信号的高速传输。
    - 坚固耐用:磷青铜材料和金/锡镀层保证了长时间的使用寿命和可靠性。
    - 适应性强:可选择多种插针配置和选项,以满足不同的应用需求。
    - 环保:RoHS合规性确保符合国际环保标准。

    应用案例和使用建议


    应用案例
    - 数据中心交换机:QSH系列用于数据中心交换机中的高速信号传输,确保稳定的数据交换。
    - 医疗设备:在复杂的医疗成像设备中,QSH系列可以作为电源和信号传输的可靠接口。
    使用建议
    - 在高温环境下使用时,建议进行额外的热管理措施,如散热器或强制冷却系统。
    - 在选择堆叠高度时,考虑电路板的间距和实际应用要求,选择合适的堆叠高度。

    兼容性和支持


    QSH系列与UMPT/UMPS兼容,可用于灵活的两件式电源/信号解决方案。Samtec公司提供了详细的PCB布局建议和质量认证信息,可在官网查阅。同时,针对特定的应用需求,客户还可以联系ipg@samtec.com获取更多支持。

    常见问题与解决方案


    1. 问题:连接器在高频应用下出现信号损耗。
    解决方案:检查接触点是否有氧化或腐蚀现象,确保接触面清洁并重新安装。
    2. 问题:无法正确安装连接器。
    解决方案:确保按照官方指南进行正确的安装步骤,并确认使用的工具和设备符合规范。

    总结和推荐


    QSH系列是一款出色的金属平面插座,以其卓越的电气性能、高密度布局和坚固耐用的设计脱颖而出。适用于各种高要求的工业和通信应用。尽管价格可能略高于其他普通连接器,但其卓越的性能和长寿命使其成为值得投资的选择。强烈推荐在需要高可靠性、高速信号传输的场合中使用。

QSH-020-01-H-D-DP-A参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 40pin
类型 Differential Pair Array,Female
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-020-01-H-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-020-01-H-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSH-020-01-H-D-DP-A QSH-020-01-H-D-DP-A数据手册

QSH-020-01-H-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.5704 ¥ 121.936
192+ $ 11.2944 ¥ 94.52
288+ $ 10.2024 ¥ 85.3816
480+ $ 8.0184 ¥ 67.1043
库存: 111
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 121.93
直接购买
加入购物车
