HSEC8-140-01-L-DV-A

厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8-DV系列, 2行, 80路, 0.8mm 节距, 表面 安装, 母
供应商型号: 200-HSEC814001LDVA
供应商: Mouser
标准整包数: 1

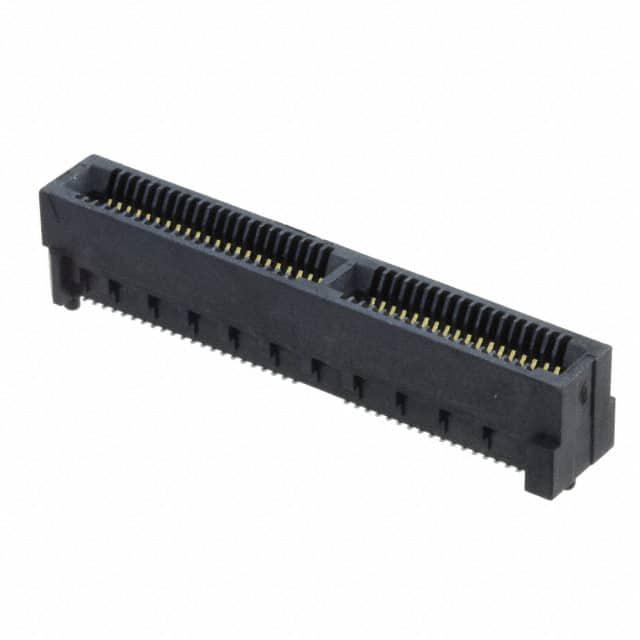

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-140-01-L-DV-A

HSEC8-140-01-L-DV-A概述


    产品简介


    HSEC8-DV 系列是一款专为高密度应用设计的高性能边缘连接器,适用于需要处理大功率的应用场合,如50W或75W。这种连接器由Samtec公司生产,符合RoHS标准,并提供多种配置选项以适应不同的应用需求。HSEC8-DV系列连接器广泛应用于各种工业控制系统、通信设备、汽车电子等领域。

    技术参数


    - 接插件厚度:0.80 mm (0.0315")
    - 接触材料:铍铜 (BeCu)
    - 镀层:金 (Au) 或 锡 (Sn) 覆盖镍 (Ni),厚度至少50微英寸 (1.27微米)
    - 电流承载能力:每针2.8A(相邻两针同时供电时)
    - 工作温度范围:-55°C 至 +125°C
    - 绝缘材料:黑色液态结晶聚合物 (LCP)
    - 信号/接地模式:可根据应用需求定制
    - 兼容卡片厚度:1.60 mm (.062") 和 2.36 mm (.093")
    - 产品认证:详见Samtec官网
    - 信号传输速度:高达2 Gbps
    - 误配缓解:通过定制设计补偿卡槽错位

    产品特点和优势


    1. 高可靠性:HSEC8-DV系列连接器经过优化设计,能够在极端环境下保持稳定性能,适用于严苛的应用场合。
    2. 多用途:不同厚度和尺寸的卡片均可适配,使其适用于多种设备和系统。
    3. 高电流承载能力:高达2.8A每针的电流承载能力,适合高功率应用。
    4. 高速信号传输:最高可达2 Gbps的数据传输速率,满足现代电子设备对高速通讯的需求。
    5. 耐久性好:采用高标准的镀层工艺,确保长时间使用后的可靠性和稳定性。

    应用案例和使用建议


    HSEC8-DV连接器在许多领域都有广泛的应用,如工业控制系统的自动化设备、通信网络设备以及高端汽车电子产品。以下是一些具体的使用建议:
    - 在高功耗设备中,选择合适的信号/接地模式以优化散热效果。
    - 针对极端环境条件下的应用,选用具有高耐温性的型号。
    - 使用带有锁紧装置的产品可以提高连接器在振动环境下的稳定性。
    - 对于大规模生产线,考虑使用Tape & Reel包装形式,便于自动化的生产和组装。

    兼容性和支持


    HSEC8-DV系列与Samtec公司的ECDP电缆连接器兼容,具体搭配方式可参考产品规格表。此外,Samtec公司还提供了详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。如有任何疑问或技术支持需求,用户可以直接联系Samtec公司的客户服务团队。

    常见问题与解决方案


    1. 如何确认连接器的安装方向?
    - 确认连接器上是否有特殊的标记或指示箭头,通常这些标记会指示正确的安装方向。
    2. 如果遇到连接不良的情况怎么办?
    - 检查接插口是否有灰尘或异物堵塞,确保正确对齐并施加适当的力。
    3. 如何判断连接器是否已达到其使用寿命?
    - 参考制造商提供的数据表,检查实际使用次数是否接近推荐的最大循环次数。如果接近则需要及时更换。

    总结和推荐


    综上所述,HSEC8-DV系列连接器凭借其卓越的电气性能、广泛的适用性和强大的可靠性,在高密度、高功率应用领域表现出色。无论是工业控制还是高端通信设备,都能提供稳定的电力供应和高速的数据传输。尽管存在一定的非标准长度、样式和选项限制,但其出色的性能和多样化的配置仍然使得HSEC8-DV成为市场上备受推崇的选择。因此,我强烈推荐该产品用于各类高性能电子系统的设计与开发。

HSEC8-140-01-L-DV-A参数

参数
长*宽*高 87.8mm(长度)*7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

HSEC8-140-01-L-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-140-01-L-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-140-01-L-DV-A HSEC8-140-01-L-DV-A数据手册
