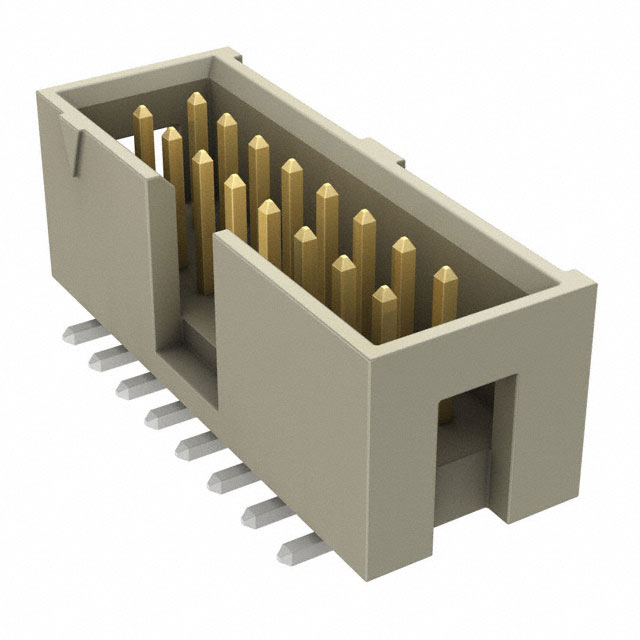

HTST-108-01-S-DV

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距8p双排排针, HTST系列, 直角, 表面
供应商型号: 200-HTST10801SDV
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTST-108-01-S-DV

HTST-108-01-S-DV概述


    产品简介


    HTST-1XX-01-XX-DV-XX-X-XX 是一种高性能电子元器件,专为高密度连接器应用设计。该产品采用表面贴装技术(SMT),具备双垂直引脚设计,能够提供卓越的电气性能和机械稳定性。它广泛应用于计算机、通信设备、工业自动化系统和消费电子产品等领域。

    技术参数


    - 封装形式:管装(TUBES)或带装(Tape & Reel)
    - 引脚数目:可选从2到36个引脚(每行)
    - 引脚样式:双垂直(DOUBLE VERTICAL)
    - 安装方式:表面贴装(SURFACE MOUNT)
    - 镀层选项:
    - 原始(MATTE TIN, CONTACT AND TAIL)
    - 选择性镀金(SELECTIVE, 30 Au / 50 NI MIN ON CONTACT, MATTE TIN TAIL)
    - 轻度选择性镀金(LIGHT SELECTIVE, 10 Au / 50 Ni MIN ON CONTACT, MATTE TIN TAIL)
    - 重型镀金(HEAVY GOLD, 30 Au / 50 Ni MIN ON CONTACT, 3 Au / 50 NI MIN ON TAIL)
    - 快速选择性镀金(FLASH SELECTIVE, 3 Au / 50 Ni MIN ON CONTACT, MATTE TIN TAIL)
    - 材料:绝缘体采用LCP(聚芳酯),阻燃等级UL 94 V0;终端采用磷青铜
    - 工作温度范围:-40°C至+125°C
    - 其他尺寸:
    - 长度:9.27mm(典型值)
    - 宽度:6.35mm(典型值)
    - 高度:2.54mm(典型值)

    产品特点和优势


    HTST-1XX-01-XX-DV-XX 主要特点包括:
    - 高可靠性:采用磷青铜材料的终端,保证长期稳定运行。
    - 卓越的电气性能:镀层选项多样,可根据不同应用场景选择适合的镀层,确保良好的电气接触和信号传输。
    - 灵活的封装形式:既可以选择管装也可以选择带装,适应不同的生产和运输需求。
    - 紧凑的设计:最小化占用空间,适用于高密度连接需求。

    应用案例和使用建议


    HTST-1XX-01-XX-DV-XX 在多种应用场景中表现出色,如高性能服务器主板、高速网络设备和精密工业控制系统。以下是一些使用建议:
    - 电路板布局:确保每个引脚位置精确对齐,避免焊接过程中出现偏移。
    - 热管理:由于可能承受较高电流,建议增加散热措施,如增加散热片或采用液冷技术。
    - 装配指导:严格按照制造商提供的装配指南进行操作,特别是在镀层处理和终端焊接时。

    兼容性和支持


    HTST-1XX-01-XX-DV-XX 支持与多种其他电子元器件和设备的兼容性,如SMT贴片机和各种自动插件机。厂商提供详细的技术支持和售后保障,包括技术文档、装配指南和在线技术支持服务。更多信息可以访问厂商官网或联系客服获取。

    常见问题与解决方案


    1. 问题:焊接过程中终端出现偏移。
    - 解决方案:仔细检查电路板布局和焊接工艺,确保每个引脚位置正确。
    2. 问题:镀层质量问题导致电气接触不良。
    - 解决方案:选择合适的镀层选项,严格按照制造商推荐的工艺进行处理。
    3. 问题:终端在使用过程中发生松动。
    - 解决方案:加强电路板固定,减少震动和冲击,必要时增加锁定装置。

    总结和推荐


    HTST-1XX-01-XX-DV-XX 在高密度连接器领域表现出卓越的性能和可靠性。其多样化的设计和丰富的功能使其成为许多高端电子设备的理想选择。无论是计算机、通信设备还是工业控制设备,该产品都能满足严苛的应用要求。因此,强烈推荐此产品用于需要高性能连接器的应用场景。

HTST-108-01-S-DV参数

参数
颜色 -
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 16pin
类型 Header,Push-Pull
长*宽*高 27.94mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

HTST-108-01-S-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTST-108-01-S-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTST-108-01-S-DV HTST-108-01-S-DV数据手册

HTST-108-01-S-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.014 ¥ 42.3683
60+ $ 3.9528 ¥ 33.4012
100+ $ 3.7692 ¥ 31.8497
500+ $ 2.8245 ¥ 23.867
1000+ $ 2.541 ¥ 21.4715
2500+ $ 1.9845 ¥ 16.769
5000+ $ 1.428 ¥ 12.0666
库存: 44
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.36
直接购买
加入购物车
