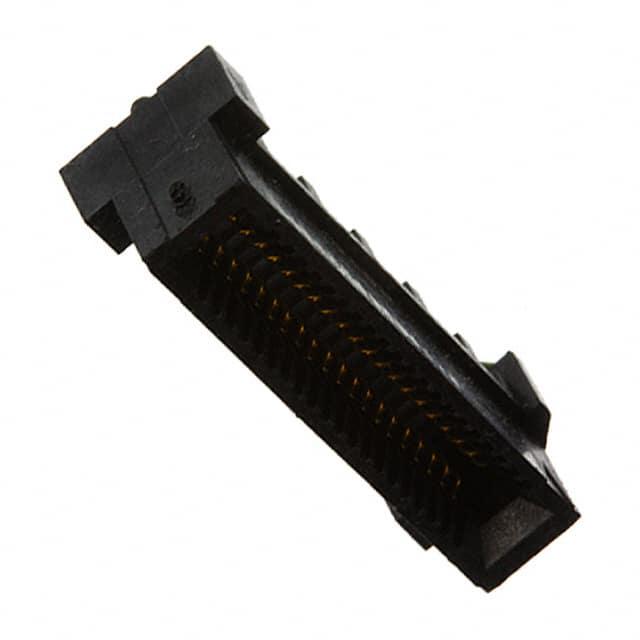

HSEC8-120-01-SM-DV-A

厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8-DV系列, 2行, 40路, 0.8mm 节距, 表面 安装, 母
供应商型号: N-HSEC8-120-01-SM-DV-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-120-01-SM-DV-A

HSEC8-120-01-SM-DV-A概述

    电子元器件产品技术手册:高速边卡组装

    产品简介


    高速边卡组装(High-Speed Edge Card Assembly)是一种电子元器件,广泛应用于通信设备、服务器、计算机外围设备和其他需要高可靠性连接的场合。它具有1.57mm和2.36mm两种卡片厚度规格,支持10至100个位置的多路排列。此产品通过提供稳定可靠的连接,确保数据传输的速度和准确性。

    技术参数


    - 卡片厚度:1.57mm或2.36mm
    - 位置数:10到100(以10为步长)
    - 插针类型:BeCu材质
    - 绝缘材料:液晶聚合物(LCP),颜色为黑色(1.57mm)或自然色(2.36mm)
    - 镀层选项:选择性金电镀(30μ"),重金电镀(30μ"),轻金电镀(10μ")等
    - 电气特性:支持30μ"选择性金镀层,在接触区,尾部为磨砂锡
    - 包装选项:托盘包装,默认;带卷和卷轴(仅限9至70位置),完整卷轴量带卷和卷轴
    - 兼容性:支持多种配置选项如板锁(Board Lock)、引脚焊接(Weld Tab)、导向轨(Guide Rails)等
    - 环境适应性:工作温度范围宽泛,具体请参考技术手册中的详细说明

    产品特点和优势


    高速边卡组装的最大特点是其高密度的设计和优异的信号完整性,能够满足高速数据传输的要求。此外,它还提供了丰富的配置选项,使得其能够灵活地适应不同的应用场景。该产品采用了高品质的材料和先进的制造工艺,保证了长期稳定的工作性能和极高的可靠性,使其在市场上具备较强的竞争力。

    应用案例和使用建议


    - 通信设备:在高速通信系统中,可利用此产品构建稳定的连接通道,提高系统的整体性能。
    - 服务器:作为服务器间连接的关键部件,该产品能提供高效的数据交换能力。
    - 计算机外围设备:可以用于提升外设与主系统的连接稳定性,减少因连接不良造成的故障。
    使用建议:
    - 在安装过程中需确保接触区域清洁无污染,避免灰尘、油污等异物影响接触效果。
    - 定期进行检查和维护,特别是在严苛的工作环境中使用时,要特别注意检查连接部位是否有磨损或损坏迹象。


    兼容性和支持


    - 兼容性:该产品支持多种配置选项,如板锁、焊接引脚、导向轨等,增强了其与其他电子元件和设备的兼容性。
    - 支持服务:SAMTEC公司提供详尽的技术文档和客户支持,包括在线资源、电话技术支持等,确保用户能够顺利安装和维护产品。

    常见问题与解决方案


    - 问题1:如何确定正确的卡片厚度?
    - 解答:根据具体的应用需求选择合适的卡片厚度。通常情况下,1.57mm厚度适用于空间有限的应用场景,而2.36mm则适用于需要更高机械强度的应用场合。
    - 问题2:如何正确安装?
    - 解答:确保边缘卡插入方向正确,并且与插座保持良好的接触。如有必要,可以参考技术手册中的详细步骤图示。
    - 问题3:安装完成后无法正常工作怎么办?
    - 解答:检查所有连接点是否正确插入,同时检查电源供应是否正常。如果仍存在问题,建议联系SAMTEC的技术支持团队寻求帮助。

    总结和推荐


    高速边卡组装以其出色的电气性能和广泛的配置选项成为众多电子系统中的关键组件。其卓越的稳定性和可靠性使其非常适合于高速数据传输的应用场景。总体而言,强烈推荐将此产品用于需要高度可靠性的电子设备中。对于任何有关安装或维护的具体疑问,都可以联系SAMTEC获取专业的技术支持和服务。

HSEC8-120-01-SM-DV-A参数

参数
长*宽*高 20.6mm*7mm*7mm
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HSEC8-120-01-SM-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-120-01-SM-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-120-01-SM-DV-A HSEC8-120-01-SM-DV-A数据手册

HSEC8-120-01-SM-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
84+ $ 2.8302 ¥ 24.0567
库存: 84
起订量: 84 增量: 1
交货地:
最小起订量为:84
合计: ¥ 2020.76
