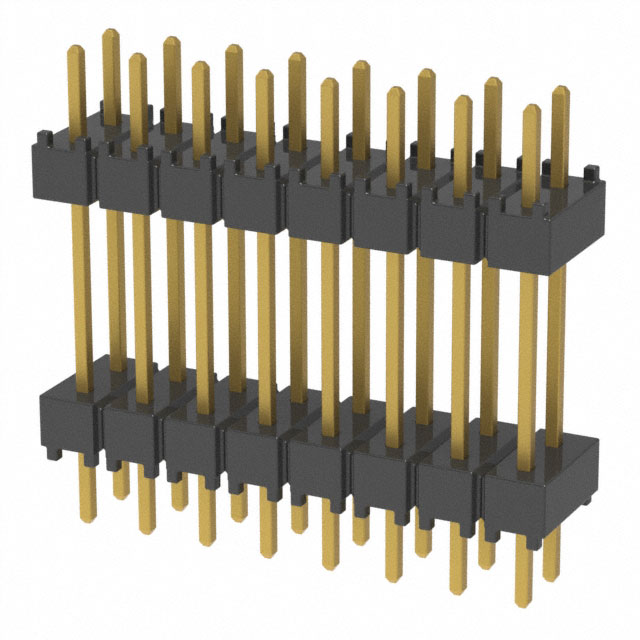

DW-08-10-G-D-500

厂牌: SAMTEC
产品描述: 焊盘 2.54mm 2 16pin 12.7mm 250nm 金 黑色 通孔安装
供应商型号: DW-08-10-G-D-500
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) DW-08-10-G-D-500

DW-08-10-G-D-500概述


    产品简介


    DW, EW, ZW, HW-TH系列连接器是一种用于电子设备中的柔性板堆叠连接器。它们主要用于工业控制、通信设备、计算机系统、汽车电子以及其他需要高度可靠连接的应用领域。这些连接器具有高密度引脚布局,可以实现小型化设计,同时保持卓越的电气性能和机械稳定性。

    技术参数


    - 引脚间距: 2.54mm (.100")
    - 堆叠高度: 最小200mil (5.08mm)
    - 绝缘材料:
    - DW, EW, ZW: 黑色玻璃填充聚酯
    - HW: 天然液晶聚合物
    - 端子材料: 磷青铜
    - 镀层选项: Au(金)或Sn(锡)覆盖50µ"(1.27µm)Ni(镍)
    - 工作温度范围:
    - 金镀层: -55°C至+125°C
    - 锡镀层: -55°C至+105°C
    - 符合标准: RoHS合规,无铅焊接
    - 外形尺寸: 多种规格可选,如10-20行引脚布局,每种规格对应不同的堆叠高度和总体长度(OAL)

    产品特点和优势


    DW, EW, ZW, HW-TH系列连接器具有以下特点和优势:
    - 高密度引脚布局: 可以实现在有限空间内的高密度连接,适合紧凑型设计需求。
    - 可靠的电气性能: 精确的引脚间距和优质的镀层确保了稳定的电气连接。
    - 广泛的温度适应性: 能够在极端环境下正常工作,适用于各种恶劣条件。
    - 多样化的引脚配置: 支持单行、双行及三行等多种堆叠方式,提供灵活的设计选择。
    - 多种镀层选项: 金和锡镀层可选,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    - 工业控制: 在复杂的工业控制系统中,这些连接器能够保证信号传输的稳定性和可靠性。
    - 通信设备: 高密度引脚布局和可靠的电气性能使其在通信设备中表现出色。
    - 汽车电子: 强大的机械稳定性和广泛的工作温度范围使得它们非常适合于汽车电子应用。
    使用建议:
    - 增加机械稳定性: 为避免因振动导致的连接松动,建议在设计中添加机械板固定装置。
    - 定制选项: 针对特定应用需求,可以联系制造商定制更合适的引脚布局和尾部长度。
    - 考虑镀层选择: 根据具体应用场景选择合适的镀层(金或锡),以确保长期使用的可靠性。

    兼容性和支持


    这些连接器具有良好的兼容性,可以与多种其他连接器相匹配,例如SSW, SSQ, ESW, ESQ, CES, SLW, BSW, BCS, SSM, HLE, PHF等。此外,制造商还提供详细的安装指南和技术支持服务,帮助用户解决在安装和使用过程中可能遇到的各种问题。

    常见问题与解决方案


    常见问题1: 连接器接触不良。
    解决方案: 检查镀层是否完好,必要时更换连接器。
    常见问题2: 无法正确堆叠连接器。
    解决方案: 确认堆叠高度和引脚布局是否匹配,重新调整堆叠顺序。
    常见问题3: 接触电阻异常。
    解决方案: 检查是否有异物影响连接,清洁接触点后重新测试。

    总结和推荐



    总结

    :
    - 优点: 高密度引脚布局、可靠的电气性能、广泛的温度适应性、多样化的配置选项。
    - 缺点: 定制成本较高,需要额外的技术支持。
    推荐:
    鉴于其优越的性能和多样的适用范围,DW, EW, ZW, HW-TH系列连接器是非常值得推荐的产品。无论是在工业控制、通信设备还是汽车电子等领域,这些连接器都能提供出色的性能表现。虽然定制成本较高,但其在关键应用中的可靠性和稳定性是无可替代的。因此,在对可靠性要求极高的应用中,强烈建议选用此类连接器。

DW-08-10-G-D-500参数

参数
间距 2.54mm
端接 焊盘
排数 2
长度- 堆叠高度 12.7mm
针脚数 16pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) 250nm
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

DW-08-10-G-D-500厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

DW-08-10-G-D-500数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC DW-08-10-G-D-500 DW-08-10-G-D-500数据手册

DW-08-10-G-D-500封装设计

查看详情并下载
Symbol
Footprint
3D Model
