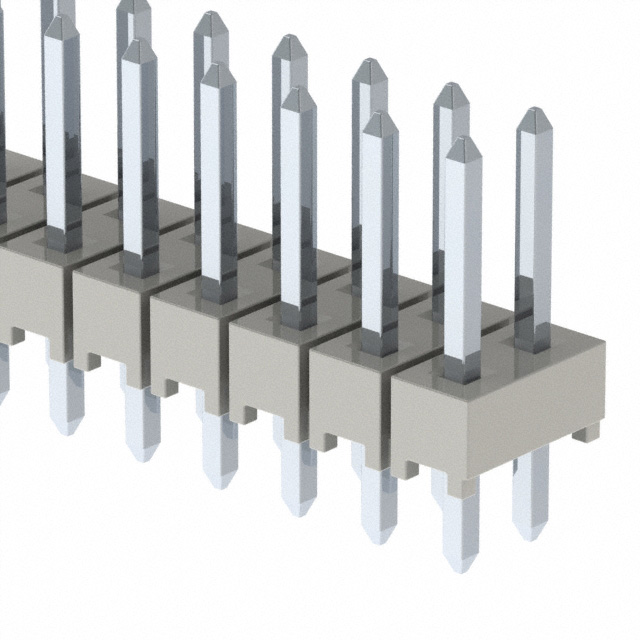

HTSW-111-07-T-D

厂牌: SAMTEC
产品描述: 22pin 2.54mm 2 2.54mm Header,Push-Pull 6.3A 锡 自然色 通孔安装 27.94mm(长度)*5.02mm(高度)
供应商型号: 200-HTSW11107TD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-111-07-T-D

HTSW-111-07-T-D概述


    产品简介


    HTSW系列是Samtec公司推出的高密度带状插座,用于连接板对板和电缆对板应用。它提供了多种引脚配置和针距选择,具有高度的灵活性和可靠性。HTSW系列产品特别适用于高速信号传输和大电流应用,广泛应用于计算机、通信、工业控制、航空航天等领域。

    技术参数


    - 中心间距:0.100英寸(2.54毫米)和0.200英寸(5.08毫米)
    - 针数:每行1至50个针位
    - 终端材料:磷青铜
    - 镀层选项:金或锡镀层(50微英寸镍底层)
    - 操作温度范围:
    - 金镀层:-55°C 至 +125°C
    - 锡镀层:-55°C 至 +105°C
    - 电压等级:
    - 550 VAC (与SSW匹配)
    - 500 VAC (与BCS或ESQ匹配)
    - 450 VAC (与BCS或SSM匹配,采用-RA/-RE版本)
    - 400 VAC (与CES匹配)
    - 绝缘材料:
    - TSW:黑填充聚酯
    - HTSW:天然液晶聚合物
    - 通过认证:RoHS合规

    产品特点和优势


    HTSW系列电子元器件以其卓越的性能而著称,具有以下特点和优势:
    - 高可靠性:采用高质量材料和精密制造工艺,确保长期稳定运行。
    - 高电流承载能力:如单排150针时,最大电流可达6.3A。
    - 广泛的兼容性:可与多种板对板和电缆对板接头配合使用。
    - 热稳定性:能够在极端温度环境下正常工作。
    - 多种引脚配置:提供从单排到多排的不同选择,满足不同设计需求。

    应用案例和使用建议


    HTSW系列非常适合用于高速信号传输和大电流应用的场合。例如,在数据中心机柜中,HTSW可以作为服务器背板连接器,实现板间高速信号传输。此外,在工业自动化控制系统中,HTSW也可以用于机器之间或模块之间的高电流电源和信号连接。
    使用建议:
    - 在进行焊接时,建议使用适当的助焊剂以保证良好的电气接触。
    - 对于大电流应用,确保正确使用电源连接,并考虑散热措施。

    兼容性和支持


    HTSW系列产品具有广泛的兼容性,可以与Samtec公司的其他连接器产品无缝对接。厂商提供全面的技术支持,包括详细的安装指南、使用手册和技术咨询。用户可以通过Samtec官方网站获取更多详细信息和支持。

    常见问题与解决方案


    - 问题:如何选择合适的引脚配置?
    - 解决方案:根据具体的应用需求和空间限制来选择。例如,对于需要高速信号传输的应用,可以选择较小间距的产品;对于需要承载大电流的应用,则需要选择具有更高电流承载能力的版本。

    - 问题:焊接过程中如何避免虚焊?
    - 解决方案:使用适当的助焊剂并确保焊接温度和时间合适,同时使用显微镜检查焊接质量。

    总结和推荐


    HTSW系列电子元器件是一款高性能、高可靠性的连接器产品,尤其适合于高速信号传输和大电流应用。其出色的性能和广泛的适用性使其在市场上具备很强的竞争力。综上所述,强烈推荐HTSW系列产品给需要高可靠性连接器的客户。

HTSW-111-07-T-D参数

参数
针脚数 22pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 -
防护等级 -
颜色 自然色
类型 Header,Push-Pull
额定电流 6.3A
长*宽*高 27.94mm(长度)*5.02mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装
