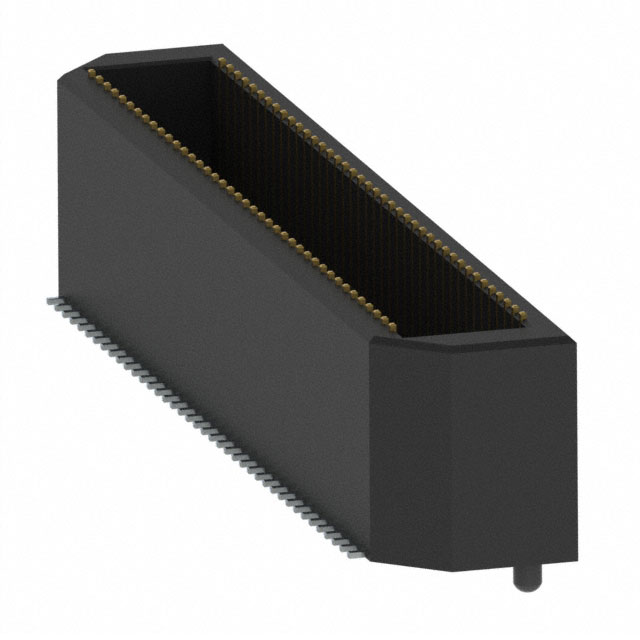

BTE-040-02-L-D-A-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 80pin 8.03mm 7.06mm 250nm 金 SMD,P=0.8mm 贴片安装 36mm(长度)*7.11mm(高度)
供应商型号: BTE-040-02-L-D-A-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BTE-040-02-L-D-A-TR

BTE-040-02-L-D-A-TR概述

    # 电子元器件产品技术手册

    产品简介


    本产品为双排端子阵列组件(型号BTE-XXX-XX-X-D-XX),由Samtec公司设计并制造。其主要功能是用于电子电路连接和信号传输,广泛应用于通信设备、计算机硬件、工业控制及消费电子产品等领域。产品采用高性能材料,确保在多种复杂环境中稳定运行。
    主要特点
    - 多排设计:支持单行或多行排列,可选位置数为20至120。
    - 材料卓越:绝缘体采用黑色LCP材料,具有UL94V0阻燃等级;终端使用磷青铜,耐腐蚀性强。
    - 多样配置:支持多种锁定机制(如锁扣选项-LC)、对齐销选项-A等,以满足不同应用场景的需求。
    - 高精度加工:最小尺寸公差可达0.002英寸(0.05毫米)。

    技术参数


    | 参数名称 | 规格范围 |

    | 针数 | 20~120针 |
    | 插针直径 | 0.0315英寸(0.8毫米) |
    | 外壳宽度 | 0.1550~0.280英寸 |
    | 绝缘体材料 | LCP |
    | 工作温度范围 | -40°C至+85°C |
    | 插拔寿命 | >500次 |
    | 电气性能 | 接触电阻≤20mΩ |

    产品特点和优势


    特点
    1. 高强度连接:通过特殊的设计,能够承受较高的机械应力,适合高振动环境。
    2. 快速安装:提供多种锁定方式,便于手动或自动化装配。
    3. 高可靠性:严格的生产标准保证了每批产品的质量一致性。
    优势
    - 在工业自动化控制系统中表现出色,有效减少系统故障率。
    - 支持定制化服务,可根据客户需求调整尺寸和技术规格。
    - 符合国际环保要求,绿色生产。

    应用案例和使用建议


    应用场景
    - 服务器集群:作为高速数据传输接口的关键部件。
    - 汽车电子:用于车载娱乐系统的信号连接。
    - 医疗设备:用于生命支持系统的精准信号传递。
    使用建议
    为了最大化利用产品的性能,在安装时应避免过度弯曲或扭曲插头。定期检查连接处是否有松动现象,并根据实际情况进行紧固处理。

    兼容性和支持


    该产品与大多数主流电子平台兼容,适用于广泛的电路板布局。Samtec公司提供了全面的技术支持服务,包括但不限于样品申请、技术支持热线以及在线资源库访问权限。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中出现卡滞 | 检查接触表面是否清洁无异物 |
    | 连接后信号丢失 | 确认焊接质量并重新测试电路 |
    | 长时间使用后接触不良 | 更换老化部件并清理积尘 |

    总结和推荐


    总体而言,这款双排端子阵列组件以其优异的技术参数、灵活的应用范围以及良好的市场反馈赢得了用户的高度评价。无论是对于新项目开发还是现有系统的升级,它都是一款值得信赖的选择。因此,我们强烈推荐给需要高性能连接解决方案的专业人士和企业用户。

BTE-040-02-L-D-A-TR参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 80pin
接合堆叠高度 8.03mm
触头镀层厚度 250nm
长*宽*高 36mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BTE-040-02-L-D-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BTE-040-02-L-D-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC BTE-040-02-L-D-A-TR BTE-040-02-L-D-A-TR数据手册

BTE-040-02-L-D-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.2
100+ ¥ 23.76
500+ ¥ 23.04
2500+ ¥ 22.32
5000+ ¥ 21.6
库存: 2100
起订量: 1 增量: 300
交货地:
最小起订量为:1
合计: ¥ 25.2
直接购买
加入购物车
