首页  >  产品百科  >  QSE-020-01-L-D-A-K

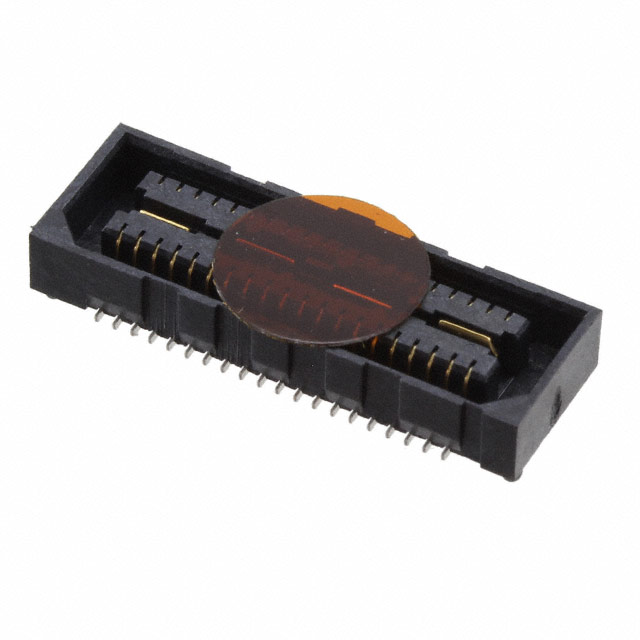

QSE-020-01-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 板对板, QSE系列, 直角, 表面
供应商型号: 3748139
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-020-01-L-D-A-K

QSE-020-01-L-D-A-K概述

    # QSE系列高速双排插座组件技术手册

    产品简介


    QSE系列高速双排插座组件是由SAMTEC公司设计和制造的高性能电子元器件,广泛应用于高速信号传输、数据通信、工业控制及医疗设备等领域。该系列产品提供多种型号,支持从20到100个位置的配置,具备高密度连接和卓越的电气性能。通过精确的机械结构设计,QSE系列能够满足现代电子系统对小型化、高可靠性的严格要求。
    主要功能
    - 支持高速信号传输
    - 提供多样化的引脚布局选择
    - 兼容多种封装形式
    - 高强度机械结构保证稳定连接
    应用领域
    - 数据通信
    - 工业自动化
    - 医疗电子
    - 军事及航空航天

    技术参数


    以下是QSE系列高速双排插座组件的主要技术规格和性能参数:
    | 参数名称 | 规格范围 |

    | 引脚数量 | 20至100(可定制) |
    | 插座材料 | 黑色LCP(UL94V-0级) |
    | 接触材料 | 磷青铜 |
    | 接地平面材料 | 磷青铜 |
    | 最小接触保持力 | 8盎司 |
    | 最小接地平面保持力 | 8盎司 |
    | 工作温度范围 | -40°C至+85°C |
    | 插拔寿命 | ≥500次插拔 |
    电气特性
    - 接触电阻:≤10mΩ
    - 绝缘电阻:≥100MΩ
    - 耐电压:≥1000VAC/分钟
    封装和包装
    - 尺寸范围:根据具体型号定制
    - 包装方式:托盘、卷带包装(最大60位置)

    产品特点和优势


    QSE系列高速双排插座组件凭借其独特的设计和优异的性能,在众多应用中脱颖而出,具体特点如下:
    1. 高密度连接:支持多种引脚布局选项,可灵活适应不同设计需求。
    2. 卓越的电气性能:低接触电阻和高绝缘电阻确保了稳定的信号传输。
    3. 坚固耐用:采用高强度磷青铜材料,提供可靠的机械性能。
    4. 多样化选择:提供多种电镀选项(如金、锡铅合金),以满足不同应用场景的需求。
    5. 兼容性强:适用于各种标准PCB设计,易于集成。
    这些特点使得QSE系列成为高性能电子系统的理想选择,具有显著的市场竞争力。

    应用案例和使用建议


    应用案例
    QSE系列广泛应用于高速数据传输系统,例如服务器背板连接器、通信设备接口和工业控制模块。在这些应用中,其高密度设计和可靠的机械性能确保了系统的稳定运行。
    使用建议
    1. 优化布局:在设计阶段,尽量减少信号路径长度,以降低信号损耗。
    2. 匹配阻抗:根据具体应用场景调整电镀选项,确保最佳的阻抗匹配。
    3. 环境适应性:在极端环境下使用时,建议选用具有更高耐温特性的版本。

    兼容性和支持


    QSE系列高速双排插座组件具有良好的兼容性,可以与其他标准PCB元件无缝配合。SAMTEC公司提供全面的技术支持,包括产品选型指导、样品申请和技术文档下载。此外,客户还可享受长期的产品维护服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 检查插针尺寸是否匹配 |
    | 接触电阻偏高 | 更换高纯度接触材料 |
    | 插座装配困难 | 确保PCB孔径与插座公差一致 |

    总结和推荐


    QSE系列高速双排插座组件以其高密度、高可靠性和多样化的设计选项,在电子行业中表现出色。它不仅能满足现代电子系统对高性能连接器的需求,还提供了灵活的定制可能性。因此,我们强烈推荐此系列产品用于需要高精度和稳定性的应用场景。
    如果您正在寻找一款高效且可靠的连接器解决方案,QSE系列将是您的理想选择!

QSE-020-01-L-D-A-K参数

参数
针脚数 40pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-020-01-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-020-01-L-D-A-K QSE-020-01-L-D-A-K数据手册

QSE-020-01-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
