HTSW-120-08-G-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 40pin 6.3A 250nm 金 通孔安装 50.8mm(长度)*5.02mm(高度)
供应商型号: 200-HTSW12008GD
供应商: Mouser
标准整包数: 1

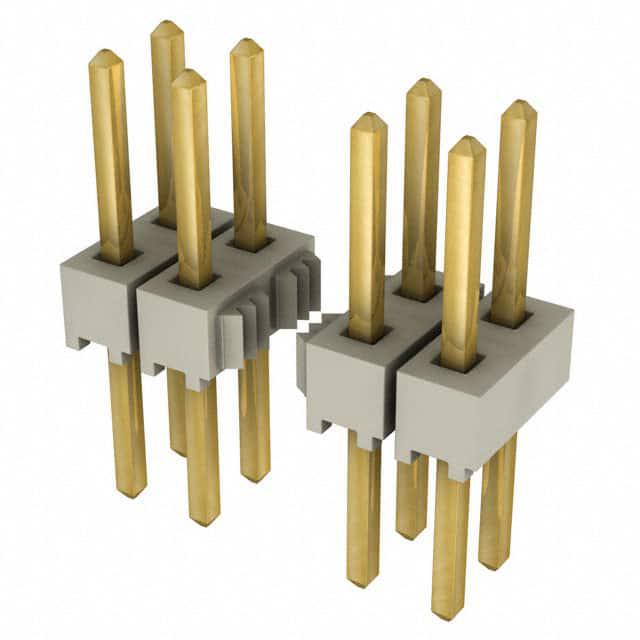

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-120-08-G-D

HTSW-120-08-G-D概述

    HTSW-XXX-XX-XXX-X-XX-XX-XX 电子元器件产品技术手册

    产品简介


    HTSW-XXX-XX-XXX-X-XX-XX-XX 是一款高可靠性电子连接器,主要用于通信设备、工业自动化控制系统及消费电子设备等领域。该连接器采用直角(-RA)或延伸直角(-RE)设计,可选配锁定结构(-LC),并提供多种规格的终端间距(-1= .100 [2.54], -2= .200 [5.08])以满足不同的应用需求。此外,它还提供了金属垫圈(-MW)和尾部镀层(-G, -T, -S 等)选项,以增强其机械稳定性和电气性能。

    技术参数


    | 参数 | 描述 |

    | 镀层选项 | -G: 10μ" 金, 3μ" 金尾
    -T: 哑光锡接触和尾
    -S: 30μ" 选择性金接触,哑光锡尾 |
    | 终端间距 | -1: 0.100 [2.54](每位置填充)
    -2: 0.200 [5.08](每位置隔位填充) |
    | 推出力 | 最小推出力:3磅 |
    | 高度变化 | 最大高度变化:0.005 [0.127](不适用于直角尾部) |
    | 锁定机制 | -LC: 锁定卡扣(适用于某些规格) |
    | 针脚长度 | 最小镀金接触区长度:.165 [4.19](-18, -21, -25: .050 [1.27]) |

    产品特点和优势


    HTSW-XXX-XX-XXX-X-XX-XX 连接器具备以下几个显著的特点和优势:
    - 多样化配置:提供单排(-S)、双排(-D)、三排(-T)和三排外层填充(-Q)等多种排列方式,能够灵活适应各种复杂的应用环境。
    - 高可靠性:通过锁定机制(-LC/-LL)确保连接器在高振动或冲击环境下的稳定性,且具备良好的耐久性和抗腐蚀能力。
    - 卓越的电气性能:镀金和镀锡选项提供不同层次的导电性和抗氧化性,确保信号传输的可靠性和稳定性。
    - 易于组装:多种安装选项和标准尺寸使其便于集成到现有系统中,无需复杂的定制和改造。

    应用案例和使用建议


    - 工业自动化控制:在自动化控制系统中,该连接器可作为核心组件连接传感器和执行器,确保信号的快速和稳定传输。
    - 通信设备:在无线基站和光纤通信系统中,HTSW-XXX-XX-XXX-X-XX-XX 连接器可以确保高频信号的高效传输,减少信号损失。
    - 消费电子产品:如智能手机、平板电脑等,用于内部电路板间的连接,提高设备的稳定性和可靠性。
    使用建议:
    - 在高振动环境中使用时,建议选择带有锁定机制的版本(-LC/-LL),以确保连接器的稳固性。
    - 对于需要较高信号完整性的应用场合,优先考虑镀金版本(-G/-S)以提升电气性能。
    - 如需在极端环境下使用,建议选用耐高温材料制成的连接器。

    兼容性和支持


    HTSW-XXX-XX-XXX-X-XX-XX 连接器与其他标准电子元件具有良好的兼容性,便于集成到现有设备中。Samtec 公司提供全方位的技术支持和售后服务,包括产品咨询、安装指导、故障排查等,确保用户能够在第一时间获得所需的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查是否正确安装,确认镀层质量和针脚长度符合要求。 |
    | 插拔力过大 | 检查是否过紧装配或装配不当,必要时重新调整。 |
    | 使用过程中发生脱落 | 检查是否选择了合适的锁定机制(-LC/-LL)。 |

    总结和推荐


    HTSW-XXX-XX-XXX-X-XX-XX 连接器凭借其多样化配置、高可靠性和优异的电气性能,在多个行业领域都有着广泛的应用前景。无论是工业自动化、通信设备还是消费电子,都能找到其适用的位置。对于追求高性能和高稳定性的项目,强烈推荐使用这款连接器。同时,Samtec 公司的专业技术支持也为用户提供了强有力的保障。

HTSW-120-08-G-D参数

参数
颜色 -
间距-配接 2.54mm
防护等级 -
额定电流 6.3A
排数 2
触头镀层厚度 - 配接 250nm
针脚数 40pin
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 50.8mm(长度)*5.02mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

HTSW-120-08-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-120-08-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-120-08-G-D HTSW-120-08-G-D数据手册

HTSW-120-08-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
