FTSH-120-01-L-D-EJ-K

厂牌: SAMTEC
产品描述: Cuttable,Header,Latch Lock/Eject Hooks 1.27mm 2 40pin 3.4A 250nm 金 黑色 通孔安装
供应商型号: 200-FTSH12001LDEJK
供应商: Mouser
标准整包数: 1

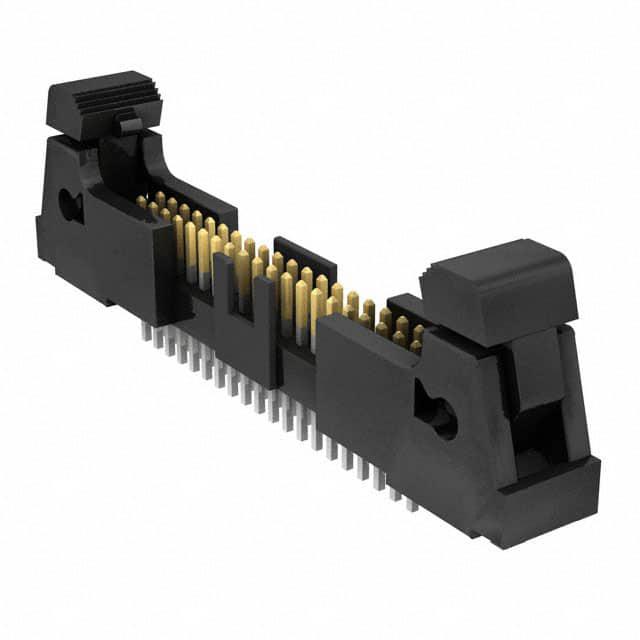

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-120-01-L-D-EJ-K

FTSH-120-01-L-D-EJ-K概述

    电子元器件产品技术手册:FTSH系列

    产品简介


    本手册详细介绍了一种名为FTSH的电子连接器系列产品。这类连接器广泛应用于电信设备、工业控制设备、医疗仪器以及计算机网络系统等众多领域。FTSH连接器以其卓越的性能和可靠性而著称,提供多种配置选项以适应不同应用场景的需求。

    技术参数


    以下是FTSH连接器的关键技术参数和性能指标:
    - 接触点规格:
    - 接触点区域:0.099英寸(2.51毫米)(参考,标准值)
    - 最大摇摆范围:2英寸(50.8毫米),任意方向
    - 插针尺寸:0.120英寸至0.150英寸(3.05毫米至3.81毫米)

    - 选项:
    - -ES: 端屏蔽(仅适用于-02和-03引脚样式)
    - -EL: 屏蔽锁(仅适用于-02和-03引脚样式)
    - -EP: 导向柱(仅适用于-02和-03引脚样式)
    - -EJ: 弹出屏蔽(仅适用于现有客户)
    - -K: 键控屏蔽(仅适用于-01引脚样式)

    - 插针样式:
    - -01:0.120英寸(3.05毫米)
    - -02:0.075英寸(1.91毫米)
    - -03:0.065英寸(1.65毫米)
    - -04:0.150英寸(3.81毫米)
    - 镀层规格:
    - -F:接触区域3微米选择性金,尾部为哑光锡
    - -L:接触区域10微米选择性金,尾部为哑光锡
    - -S:接触区域30微米选择性金,尾部为哑光锡
    - -H:接触区域30微米加厚金,尾部为3微米金
    - -FM:接触区域3微米选择性金,尾部为哑光锡
    - -LM:接触区域10微米选择性金,尾部为哑光锡
    - -SM:接触区域30微米选择性金,尾部为哑光锡
    - -LTL:接触区域10微米选择性金,尾部为90/10 ± 5% 锡铅
    - 尾部选项:
    - -D:双排
    - -RA:直角
    - 材料:
    - 绝缘体:黑色液晶聚合物
    - 插针:磷青铜,合金号510

    产品特点和优势


    FTSH连接器的优势在于其多样化的配置选项,使其能够灵活适应各种应用场景。例如,端屏蔽和导柱设计提高了机械稳定性;键控屏蔽确保了正确的插入方向;不同类型的镀层选项则保证了可靠的电性能。此外,该连接器的设计还考虑到了长期使用过程中的维护需求,具备良好的可靠性和耐用性。

    应用案例和使用建议


    - 应用案例:FTSH连接器常用于工业自动化系统中,例如PLC模块间的信号传输。它们的可靠性和高密度设计使得其成为工厂自动化系统的理想选择。

    - 使用建议:在安装过程中,建议仔细检查所有选项设置,并确保每个组件正确匹配。特别是对于需要进行高频率操作的应用场景,建议选择具有更厚镀层规格的产品以延长使用寿命。

    兼容性和支持


    FTSH系列连接器适用于各种规格的电路板,提供了广泛的兼容性。对于某些特定型号,如需要使用FTSH-50-D或其他特殊子装配件时,需严格按照手册指示进行操作。SAMTEC公司提供了详尽的技术支持和维护服务,用户可以通过官网获取更多帮助信息。

    常见问题与解决方案


    1. 问:如何确认安装方向?
    - 答:根据产品选项中的键控屏蔽标志进行安装。通常情况下,键控屏蔽应在远离-RA尾部的方向上。
    2. 问:遇到无法插入的情况怎么办?
    - 答:检查插针与孔位是否对齐,确保没有变形或损伤。如果仍然存在问题,请联系技术支持团队。

    总结和推荐


    FTSH系列连接器凭借其多样化的配置、高可靠性及广泛的应用范围,在众多行业中展现出了显著的市场竞争力。我们强烈推荐此系列产品给需要高性能、高可靠性的应用场合。

FTSH-120-01-L-D-EJ-K参数

参数
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 3.4A
颜色 黑色
排数 2
间距-配接 1.27mm
针脚数 40pin
触头镀层 - 配接
类型 Cuttable,Header,Latch Lock/Eject Hooks
安装方式 通孔安装
零件状态 在售
包装方式 管装

FTSH-120-01-L-D-EJ-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-120-01-L-D-EJ-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-120-01-L-D-EJ-K FTSH-120-01-L-D-EJ-K数据手册

FTSH-120-01-L-D-EJ-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.0035 ¥ 58.7594
10+ $ 6.49 ¥ 54.4511
26+ $ 6.1668 ¥ 51.7395
52+ $ 5.7456 ¥ 48.2056
104+ $ 4.86 ¥ 40.7754
507+ $ 3.99 ¥ 33.4761
1001+ $ 3.339 ¥ 28.0142
2002+ $ 2.73 ¥ 22.9047
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.75
