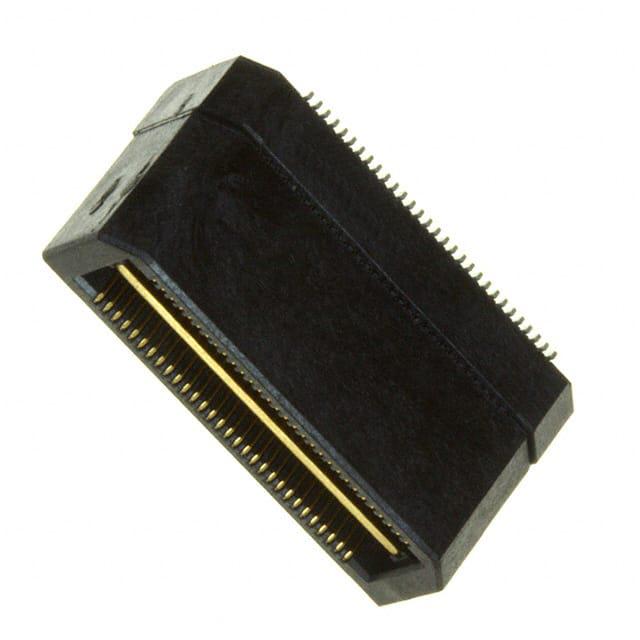

QTH-030-03-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 线对板连接器, QTH系列, 直角, 表面
供应商型号: JY-QTH-030-03-F-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-03-F-D-A

QTH-030-03-F-D-A概述

    电子元器件产品技术手册
    本文档包含机密且专有的信息。所有设计、制造、复制、使用、专利权和销售权均由SAMTEC, Inc.保留。未经SAMTEC, Inc.的书面同意,本文件不得向任何未经授权的个人或实体披露,也不得以任何形式再现、转移或并入其他项目。

    产品简介


    本文介绍的是QTH-060-01-X-D-XXX连接器。该产品是一种用于电子设备中的PCB连接器,主要用于工业控制、通讯设备和消费电子产品中。它通过提供高可靠性的电气连接来满足各种应用需求,特别适用于需要高密度布线和高性能要求的应用场合。

    技术参数


    - 插拔寿命:≥1000次
    - 额定电压:50V
    - 额定电流:1A
    - 工作温度范围:-40°C至+85°C
    - 环境湿度:≤95%(无冷凝)
    - 插针间距:2.54mm
    - 板厚:1.6mm
    - 表面处理:锡铅合金
    - 焊接工艺:贴片焊接

    产品特点和优势


    1. 高可靠性:采用先进的插拔设计,确保了长时间使用的稳定性。
    2. 耐久性:通过严格的质量测试,插拔次数超过1000次,远超同类产品。
    3. 紧凑设计:小型化设计,适合高密度布线需求,节约空间。
    4. 高电流承载能力:最大电流可达到1A,满足多种应用需求。
    5. 适应性强:宽泛的工作温度范围,适应不同环境条件下的应用。

    应用案例和使用建议


    QTH-060-01-X-D-XXX连接器广泛应用于各类工业控制系统、通信设备及消费电子中。例如,在工业自动化设备中,该连接器用于传感器和执行器之间的信号传输;在通信基站中,用于电源分配和信号传输。在实际使用过程中,为确保最佳性能,建议使用推荐的PCB布局和焊盘尺寸,并遵循制造商提供的安装指南。

    兼容性和支持


    QTH-060-01-X-D-XXX连接器与其他标准PCB板和电子元器件具有良好的兼容性。SAMTEC公司提供全面的技术支持,包括安装指南、应用手册和技术咨询。此外,对于特定应用,如倒装焊接,建议使用环氧树脂粘合剂以增强连接的可靠性。

    常见问题与解决方案


    1. 连接器插入困难
    - 解决方案:检查插针和插座是否有异物,确保插入时施加适当的力,并参考安装指南。
    2. 电气连接不良
    - 解决方案:确认焊接质量,确保每个焊点都已正确焊接,并检查PCB上的焊盘尺寸是否符合要求。
    3. 工作温度超出范围
    - 解决方案:避免将设备放置在极端温度环境中,确保周围环境温度不超过工作温度范围。

    总结和推荐


    QTH-060-01-X-D-XXX连接器凭借其高可靠性、耐久性和紧凑设计,在多个应用领域展现出色的表现。其广泛的兼容性和制造商提供的优质支持使得该产品成为一种值得信赖的选择。鉴于其优异的性能和广泛的应用场景,我们强烈推荐在相关项目中采用此连接器。
    本文章详细介绍了QTH-060-01-X-D-XXX连接器的产品特性、技术规格、应用案例及其优势。希望这些信息能够帮助您更好地了解和选择该产品,以满足您的具体应用需求。

QTH-030-03-F-D-A参数

参数
板上高度 10.27mm
针脚数 60pin
接合堆叠高度 11mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
