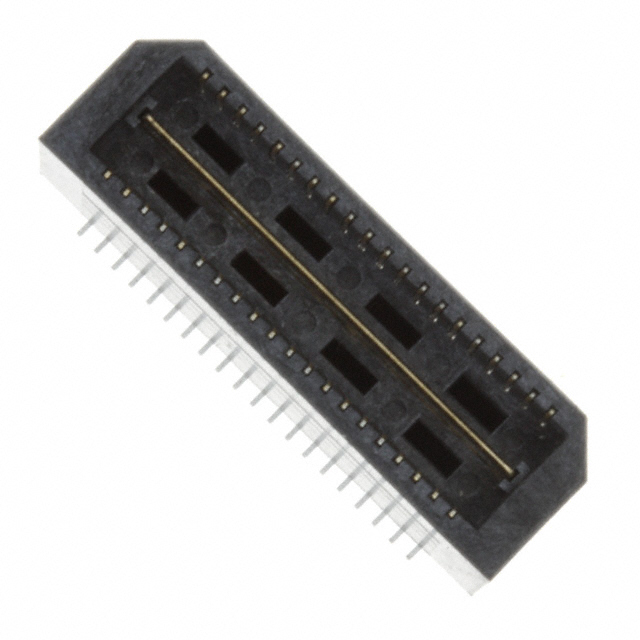

QTE-020-03-L-D-A

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针 板对板连接器, QTE系列, 直向, 表面
供应商型号: SR-QTE-020-03-L-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 背板连接器 - ARINC QTE-020-03-L-D-A

QTE-020-03-L-D-A概述

    # 电子元器件技术手册:QTE系列高速双排终端组件

    产品简介


    QTE系列高速双排终端组件(简称QTE系列)是Samtec公司推出的一款高性能电子连接器。此系列产品以其紧凑设计和卓越的电气性能广泛应用于电信、计算机网络、医疗设备及工业自动化等领域。QTE系列支持多种针脚布局和选项,适用于不同应用需求,是现代电子设计的理想选择。
    主要功能
    - 支持多种针脚排列,单行或多行均可定制。
    - 高强度连接可靠性,确保稳定运行。
    - 多种镀层和接触风格可选,以满足特定行业标准。
    应用领域
    - 计算机与外围设备
    - 数据通信与网络设备
    - 工业控制与测量仪器
    - 医疗电子与便携式设备

    技术参数


    以下是QTE系列高速双排终端组件的主要技术规格:
    | 参数名称 | 规格范围 |

    | 每行针脚数 | -020, -040, -060, -080, -100 |
    | 插拔次数 | ≥500次 |
    | 接触电阻 | ≤10mΩ |
    | 绝缘电阻 | ≥1000MΩ |
    | 工作电压 | 最大500V DC |
    | 工作温度 | -40℃至+85℃ |
    | 接触材料 | 磷青铜 |
    | 绝缘体材料 | LCP,UL94V-0等级 |
    注:号标识的针脚数仅限于现有客户使用。

    产品特点和优势


    独特功能
    1. 高灵活性:支持多种针脚配置、镀层和锁扣选项,适应复杂设计需求。
    2. 卓越性能:通过严格的绝缘和机械测试,保证长期稳定性能。
    3. 多样化包装:提供带卷和盘装两种包装方式,方便批量生产和自动化操作。
    市场竞争力
    - 高密度设计有效节省空间,适合小型化电子设备。
    - 可靠性强,特别适合严苛的工作环境。
    - 兼容多种制造工艺,大幅降低开发成本。

    应用案例和使用建议


    应用案例
    1. 在电信网络交换机中作为信号传输接口,实现数据的高效路由。
    2. 医疗设备中作为模块化连接件,提升诊断设备的稳定性和精度。
    3. 工业自动化系统中用于实时监控与控制信号传递。
    使用建议
    - 对于需要高频信号传输的应用场景,推荐使用带镀金选项的产品。
    - 在高温环境下运行时,应定期检查接触点是否有氧化现象并及时处理。
    - 使用自动贴片机装配时,建议优先选择Tape & Reel包装以提高效率。

    兼容性和支持


    兼容性
    QTE系列与大多数主流板级互连系统兼容,可以轻松集成到现有电路板设计中。此外,支持不同类型的终端尾部镀层(如金、锡铅等),便于与不同接口匹配。
    厂商支持
    Samtec公司提供全面的技术支持服务,包括样品申请、产品定制以及快速响应的技术咨询。所有产品均符合国际质量管理体系ISO 9001认证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大导致无法正常连接 | 调整接触件位置,确保正确的插拔方向。 |
    | 锁扣机构失效 | 检查锁扣选项是否正确安装并紧固到位。 |
    | 信号传输质量下降 | 检查接地平面是否完整且清洁无污染。 |

    总结和推荐


    综合评估
    QTE系列高速双排终端组件凭借其紧凑的设计、可靠的性能以及灵活的定制选项,在多个行业中展现出了强大的竞争力。无论是在数据通信还是医疗电子领域,该产品都能为用户提供高效稳定的连接解决方案。
    推荐结论
    我们强烈推荐QTE系列高速双排终端组件给那些寻求高品质、高可靠性的电子元器件的企业和个人。特别是对于需要在恶劣环境中工作的设备而言,这款产品无疑是最佳选择之一。

QTE-020-03-L-D-A参数

参数
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-03-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-03-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QTE-020-03-L-D-A QTE-020-03-L-D-A数据手册

QTE-020-03-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
48+ $ 10.3125 ¥ 87.9656
96+ $ 9.9375 ¥ 84.7669
144+ $ 7.6 ¥ 64.828
480+ $ 6.825 ¥ 58.2173
960+ $ 5.2625 ¥ 44.8891
3360+ $ 3.7125 ¥ 31.6676
9120+ $ 3.4375 ¥ 29.3219
库存: 144
起订量: 48 增量: 1
交货地:
最小起订量为:48
合计: ¥ 4222.34
