TSM-102-04-S-DV-P-TR

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 4pin 5.4A 760nm 金 黑色 贴片安装 5.08mm(长度)*7.36mm(高度)
供应商型号: 612-TSM-102-04-S-DV-P-TR-ND
供应商: Digi-Key
标准整包数: 200

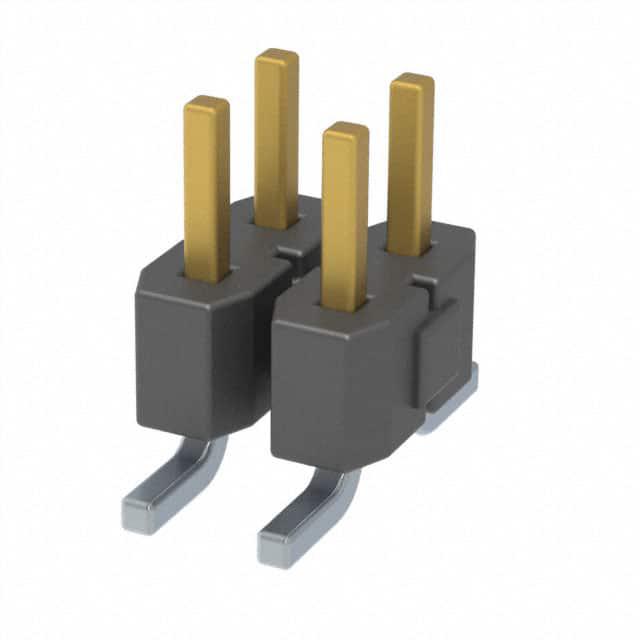

SAMTEC 矩形连接器 - 针座 - 公插针 TSM-102-04-S-DV-P-TR

TSM-102-04-S-DV-P-TR概述


    产品简介


    TSM-1XX-XX-XXX-XX-X-XXX-X 是一种高性能的电子元器件,主要用于连接器系统。其设计目的是通过其独特的连接技术为电路板提供稳定的电气和机械连接。这类元器件广泛应用于通信设备、工业自动化、计算机系统以及其他需要高度可靠连接的应用领域。

    技术参数


    | 参数 | 规格 |

    | 引脚位置数 | -02 到 -50 |
    | 安装方式 | -DV(双垂直)
    -TV(三垂直,仅限-02到-30)
    -TM(混合技术,仅限-02到-30) |
    | 针镀层 | -T:全针磨砂锡
    -S:接触区30μ"选择性金,尾部磨砂锡
    -G:接触区10μ"选择性金,尾部3μ"选择性金
    -L:接触区10μ"选择性金,尾部磨砂锡
    -TL:全针90/10锡铅合金
    -STL:接触区30μ"选择性金,尾部90/10锡铅合金
    -F:接触区3μ"选择性金,尾部磨砂锡
    -H:接触区30μ"选择性金,尾部3μ"选择性金
    -TM:全针磨砂锡
    -SM:接触区30μ"选择性金,尾部磨砂锡
    -LM:接触区10μ"选择性金,尾部磨砂锡
    -FM:接触区3μ"选择性金,尾部磨砂锡
    -SS:接触区30μ"条纹选择性金,尾部磨砂锡(仅限-01引脚风格) |
    | 引脚风格 | -P:拾放垫片
    -M:金属拾放垫片(仅适用于现有客户)
    -TR:带卷带式封装 |
    | 锁扣夹 | -LC:锁定夹(仅限-DV安装方式) |
    | 对齐销 | -A:对齐销(仅限-DV安装方式) |

    产品特点和优势


    1. 高可靠性连接:TSM-1XX系列采用独特的连接技术,能够在各种恶劣环境下保持稳定连接,确保电气性能的一致性。
    2. 多种引脚配置:多种引脚位置和镀层选择,可根据不同的应用需求进行定制,提高了产品的灵活性和适应性。
    3. 易于装配:提供多种装配选项,如锁扣夹和对齐销,简化了安装过程,减少了人工成本。
    4. 卓越的电气性能:接触区的高纯度金材料保证了低接触电阻和良好的信号传输性能。

    应用案例和使用建议


    应用案例
    TSM-1XX系列产品被广泛用于电信基站的天线连接器,以及高端服务器的主板连接。在这些应用场景中,它们能够承受高频信号的传输,并提供长期稳定的电气连接。
    使用建议
    1. 注意环境温度:在高温环境下使用时,应注意控制环境温度,避免因过热导致性能下降。
    2. 正确装配锁扣夹:对于带有锁扣夹的产品,必须严格按照手册中的指示进行装配,以确保其正常工作。
    3. 选择合适的引脚镀层:根据具体应用场景选择适当的引脚镀层,以提高产品的使用寿命和可靠性。

    兼容性和支持


    TSM-1XX系列的兼容性非常好,可以与多种现有的电路板设计和组装设备配合使用。厂商提供了详尽的技术文档和在线支持,以帮助用户解决安装和调试过程中可能遇到的问题。此外,厂商还提供了专门的培训和技术咨询,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 插入力过大:建议检查锁扣夹是否安装正确,或者考虑减少引脚数量。
    2. 接触不良:确认接触区域的镀层是否完好无损,必要时更换新的部件。
    3. 信号干扰:检查是否有屏蔽不当的问题,增加屏蔽材料以减少外部干扰。

    总结和推荐


    TSM-1XX系列是一款设计精良、性能优异的电子元器件,适用于多种高性能应用场合。其丰富的引脚配置和优秀的电气性能使其在市场上具有很强的竞争力。尽管价格略高于同类产品,但其出色的可靠性和易用性使其成为值得投资的选择。我们强烈推荐此系列的产品给所有寻求高品质连接解决方案的用户。

TSM-102-04-S-DV-P-TR参数

参数
间距-配接 2.54mm
类型 Header,Push-Pull
防护等级 -
排数 2
额定电流 5.4A
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
颜色 黑色
针脚数 4pin
长*宽*高 5.08mm(长度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TSM-102-04-S-DV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-102-04-S-DV-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSM-102-04-S-DV-P-TR TSM-102-04-S-DV-P-TR数据手册

TSM-102-04-S-DV-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 1.0362 ¥ 8.6717
600+ $ 0.8437 ¥ 7.0607
1000+ $ 0.7238 ¥ 6.0576
库存: 200
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1734.34
直接购买
加入购物车
