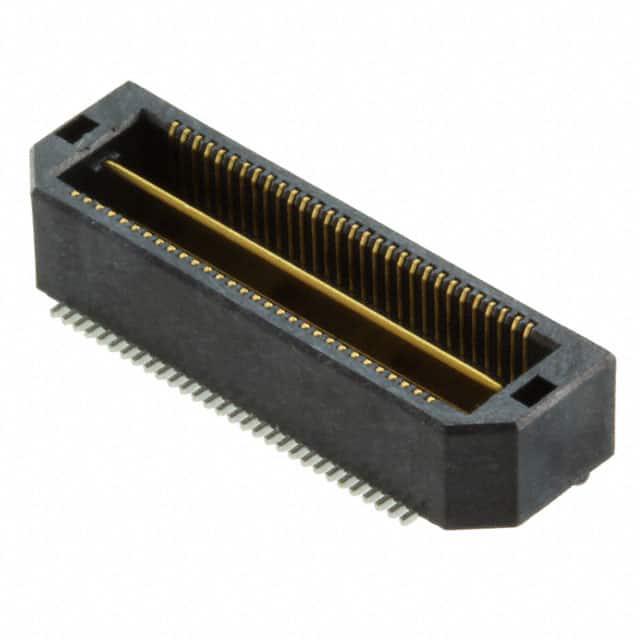

QTH-030-01-C-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: SR-QTH-030-01-C-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTH-030-01-C-D-A

QTH-030-01-C-D-A概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍的是Samtec公司的QTH系列高密度双排触点终端组件(High Density Double Row Terminal Assembly),专为要求高性能连接的应用而设计。QTH系列具有多种配置选项,适用于各种高速信号传输和电源管理领域,如通信设备、服务器、工业自动化、医疗设备和军事应用。

    2. 技术参数


    | 参数 | 描述 |

    | 针数选项 | -030, -060, -090, -120, -150 (每行) |
    | 行规格 | 可选双行(QTH-30-XX-D-XX和QTHH-30-XX-D-XX) |
    | 镀层规格 | -F:接触区域3 µ''选择性金,尾部镀锡;-L:接触区域10 µ''选择性金,尾部镀锡;-H:接触区域30 µ''金,尾部3 µ''金;-C:接触区域50 µ''选择性金,尾部镀锡 |
    | 引脚样式 | -01至-10(见表6,第3页) |
    | 引脚高度选项 | -01: 0.1680英寸; -02: 0.2861英寸; -03: 0.4043英寸; ... |
    | 包装选项 | 薄膜(K-DOT-.276-.375-.005,仅限-01至-04, -09和-10) |
    | 支持包装 | 盘式包装(标准) |
    | 推拉包装 | 带式包装和卷盘(最大-090位置) |
    | 工作温度范围 | -55°C至+125°C |
    | 绝缘材料 | LCP UL94V-0,黑色 |
    | 终端和接地平面材料 | 磷青铜 |

    3. 产品特点和优势


    QTH系列的主要特点包括:
    - 多种针数选项,适应不同应用需求。
    - 高密度设计,可节省空间并提升布线效率。
    - 优质材料,确保长期稳定性和可靠性。
    - 丰富的连接选项,支持多种安装方式,包括导柱、摩擦锁和固定装置。
    - 兼容性广泛,适用于多种电子设备和系统。
    - 高质量标准,符合严格的制造和测试规范。

    4. 应用案例和使用建议


    QTH系列终端组件已成功应用于高速数据传输和电源管理领域。例如,在服务器集群中,QTH系列可用于确保可靠的数据传输和电源分配。在使用时,建议按照制造商推荐的插拔力(最小推力:01和-02型号6盎司,-03至-10型号8盎司)操作,以确保可靠连接。另外,针对高振动环境,可以考虑使用锁定装置或紧固件,以增加连接稳定性。

    5. 兼容性和支持


    QTH系列终端组件兼容多种连接和封装方式,可与其他标准电子元器件无缝对接。Samtec公司提供了全面的技术支持和维护服务,包括设计咨询、安装指导和故障排查等。用户可以通过官方网站获得详细资料和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保使用正确的引脚高度和镀层规格;检查安装是否正确 |
    | 信号丢失 | 检查连接部分是否有氧化或其他污染物 |
    | 安装困难 | 使用合适的工具和方法,参考手册中的安装指南 |

    7. 总结和推荐


    总体而言,QTH系列终端组件以其多样化的配置选项、优异的电气性能和广泛的兼容性,成为一款在高速信号传输和电源管理领域不可或缺的电子元器件。强烈推荐给需要高性能连接解决方案的设计工程师和制造商。

QTH-030-01-C-D-A参数

参数
触头端接 -
针脚数 60pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-030-01-C-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-01-C-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTH-030-01-C-D-A QTH-030-01-C-D-A数据手册

QTH-030-01-C-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
