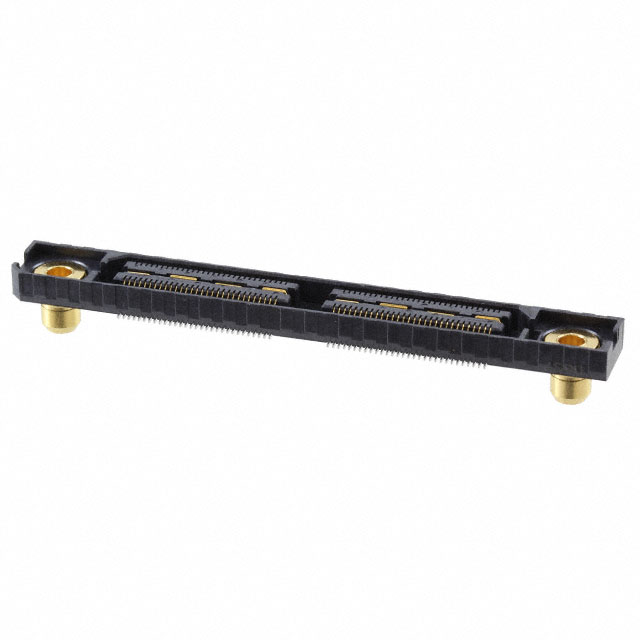

QSH-060-01-L-D-A-RT1

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排母 高速接地平面排母, QSH系列, 直角, 表面
供应商型号: SAM10653-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-L-D-A-RT1

QSH-060-01-L-D-A-RT1概述

    电子元器件技术手册

    1. 产品简介


    本文档提供了由Samtec公司生产的QSH-XXX-01-X-D-XXX-X-XX系列双排高密度插座(Double Row High Density Socket)的技术手册。这些插座广泛应用于各种电子产品中,如服务器、通信设备、工业自动化系统等,能够提供稳定可靠的信号传输和电气连接。

    2. 技术参数


    | 参数 | 规格 |

    | 插座型号 | QSH-XXX-01-X-D-XXX-X-XX |
    | 插座类型 | 双排 |
    | 每行针脚数 | -030, -060, -090, -120, -150 |
    | 针脚间距 | 0.1280英寸(3.25mm) |
    | 插拔寿命 | 1000次以上 |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 工作温度范围 | -40℃至+125℃ |
    | 材料 | 绝缘体:LCP UL94V-0,黑色;接触件:磷青铜 |
    | 包装方式 | 盘装(TRAY)、带卷(TAPE & REEL) |

    3. 产品特点和优势


    - 高密度设计:每行可容纳最多150个针脚,适合紧凑型设计。
    - 可靠插拔:插拔次数超过1000次,确保长期稳定使用。
    - 优良电气性能:接触电阻低,绝缘电阻高,保证信号传输的可靠性。
    - 适应性强:适用于多种环境温度和应用场景。
    - 多种安装选项:提供多种安装选项,包括锁紧夹(LOCKING CLIPS)、对齐销(ALIGNMENT PINS)、摩擦锁(FRICTION LOCKS)等,满足不同需求。

    4. 应用案例和使用建议


    应用案例:
    - 服务器:用于CPU与主板之间的高速数据传输。
    - 通信设备:适用于电信交换机和路由器的信号接口。
    - 工业自动化:控制系统的信号连接和电源管理。
    使用建议:
    - 确保插头和插座的针脚完全对齐,避免插拔时产生损坏。
    - 使用专用工具进行插拔操作,以减少对针脚的机械损伤。
    - 在高振动环境下使用时,建议选用锁紧夹(LOCKING CLIPS)和对齐销(ALIGNMENT PINS)以增强稳定性。

    5. 兼容性和支持


    - 兼容性:本产品与其他Samtec品牌的相同系列和规格的插头兼容。
    - 支持:Samtec公司提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。

    6. 常见问题与解决方案


    1. 问:如何安装锁紧夹(LOCKING CLIPS)?
    - 答:首先确保插座和锁紧夹清洁无污物,然后将锁紧夹轻轻插入插座指定位置,用手按压使其完全贴合。

    2. 问:插拔次数达到1000次后信号质量下降怎么办?
    - 答:检查插头和插座的针脚是否有磨损或弯曲现象,如有必要,更换新的插头或插座以恢复信号质量。
    3. 问:在自动装配过程中锁紧夹无法安装怎么办?
    - 答:根据手册说明,锁紧夹不适合自动装配,建议手动装配以确保正确安装。

    7. 总结和推荐


    综上所述,QSH-XXX-01-X-D-XXX-X-XX系列双排高密度插座具备高性能和高可靠性,适用于多种电子设备和工业应用。其丰富的配置选项和良好的兼容性使得它成为市场上颇具竞争力的产品。如果您正在寻找稳定可靠的连接解决方案,我们强烈推荐使用这款产品。

QSH-060-01-L-D-A-RT1参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
长*宽*高 56.51mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-L-D-A-RT1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-L-D-A-RT1数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-L-D-A-RT1 QSH-060-01-L-D-A-RT1数据手册

QSH-060-01-L-D-A-RT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.3904 ¥ 137.1672
78+ $ 15.9952 ¥ 133.8598
117+ $ 12.8752 ¥ 107.7493
234+ $ 11.8352 ¥ 99.0462
468+ $ 9.7552 ¥ 81.639
库存: 762
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 137.16
