首页  >  产品百科  >  IPS1-115-01-L-D-VS

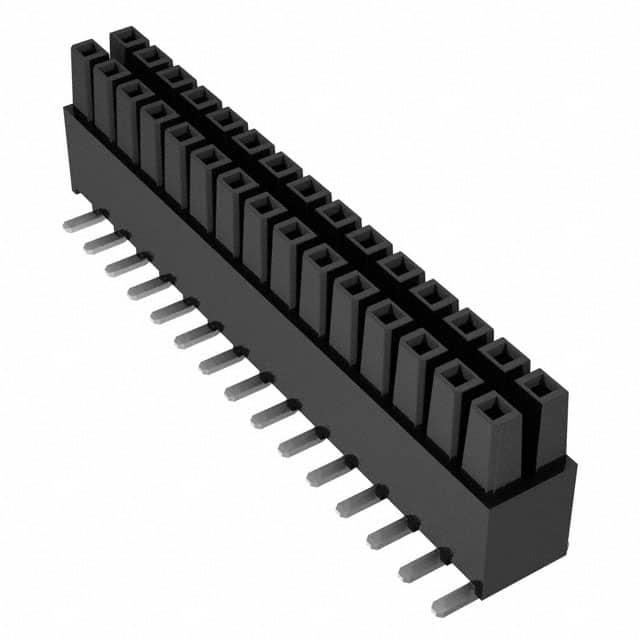

IPS1-115-01-L-D-VS

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距30p双排排母 为板供电, IPS1系列, 直角, 表面
供应商型号: 200-IPS111501LDVS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPS1-115-01-L-D-VS

IPS1-115-01-L-D-VS概述

    电子元器件产品技术手册解析

    产品简介


    IPS1-XX-D 是一款双排屏蔽插座组件,专为高密度连接器设计。该产品具有多种规格选项,适用于广泛的应用场景,如通信设备、计算机外围设备、工业控制系统等。其独特的结构设计使其成为高性能连接解决方案的理想选择。

    技术参数


    - 接触材料:磷青铜,510弹簧硬度
    - 绝缘材料:VECTRA E130i 或 SUMIKA E6007LHF(黑色)
    - 插针数量:每行2到25个插针(可定制)
    - 插针间距:0.100英寸(2.54毫米)
    - 安装方式:垂直表面贴装(VS)
    - 锁定机制:可选锁紧片(LC)或摩擦锁(FL)
    - 角度公差:90°±2°
    - 剪切尾部尺寸:0.310英寸(7.87毫米)

    产品特点和优势


    IPS1-XX-D 在设计上注重耐用性和可靠性,具备高抗拉强度和低变形率。其独特的双排结构增加了插针的数量,提高了连接密度。此外,该产品还提供了多种锁定机制,确保了连接的稳定性,非常适合需要频繁插拔的场合。相比市场上其他同类产品,IPS1-XX-D 在性能和成本效益方面具有显著优势。

    应用案例和使用建议


    IPS1-XX-D 主要应用于通信设备、计算机外围设备及工业控制系统等领域。例如,在一个通信设备项目中,客户使用IPS1-XX-D来提高设备的连接密度,从而减小设备体积并提升整体性能。使用建议包括:
    - 环境适应性:确保设备工作在温度范围 -40°C 至 +85°C 的环境下,以保证长期稳定运行。
    - 安装注意事项:建议在手动安装带有锁紧片(LC)的版本时,确保锁紧片正确就位,避免手动放置时损坏锁紧片。

    兼容性和支持


    - 兼容性:该产品支持多种包装方式,包括管装(TUBES)、带状卷装(TAPE & REEL)及全盘带装(FULL REEL QTY TAPE & REEL),可满足不同生产需求。
    - 支持:SAMTEC公司提供详尽的技术支持和售后服务,确保客户能够顺利进行产品安装和调试。

    常见问题与解决方案


    - 问题:安装过程中出现接触不良。
    - 解决方法:检查接触点是否有污垢或损伤,如有必要,清洁接触点后再重新安装。
    - 问题:锁定机制失效。
    - 解决方法:确认锁定机制的型号和安装方向是否正确,若使用锁紧片(LC),还需检查锁紧片是否损坏。

    总结和推荐


    综上所述,IPS1-XX-D 是一款高性能、高可靠性的双排屏蔽插座组件,适用于多种高密度连接需求的应用场景。其独特的设计、多样化的选项以及出色的支持服务使其在市场上具有很强的竞争优势。因此,强烈推荐该产品用于对连接器性能有较高要求的应用场合。

IPS1-115-01-L-D-VS参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 30pin
类型 Push-Pull,Receptacle
颜色 黑色
长*宽*高 38.48mm(长度)*7.87mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

IPS1-115-01-L-D-VS厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPS1-115-01-L-D-VS数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPS1-115-01-L-D-VS IPS1-115-01-L-D-VS数据手册

IPS1-115-01-L-D-VS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1975 ¥ 35.4689
30+ $ 3.7584 ¥ 31.7585
60+ $ 3.5748 ¥ 30.2071
105+ $ 3.3696 ¥ 28.4731
510+ $ 2.9925 ¥ 25.2866
1005+ $ 2.5725 ¥ 21.7376
2505+ $ 1.995 ¥ 16.8578
5010+ $ 1.533 ¥ 12.9539
库存: 57
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.46
