FTSH-108-01-L-DV-K

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距16p双排排针 板对板, 线对板连接器, FTSH系列, 直角, 表面
供应商型号: FTSH-108-01-L-DV-K
供应商: 云汉优选
标准整包数: 1

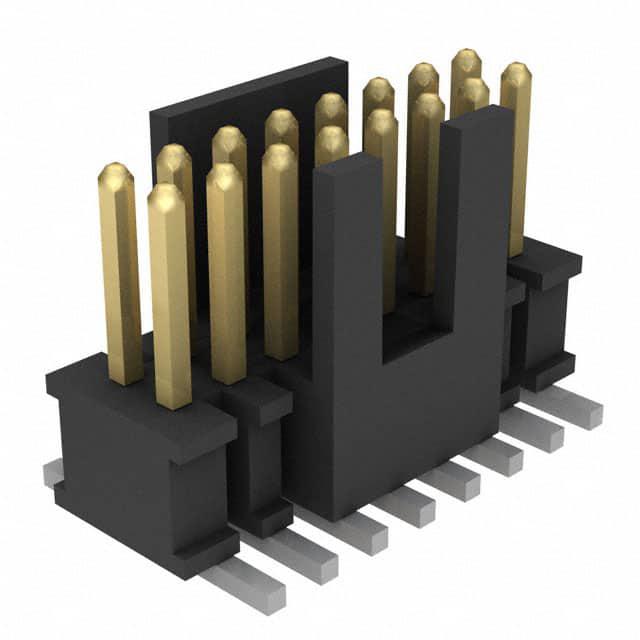

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-108-01-L-DV-K

FTSH-108-01-L-DV-K概述


    产品简介


    本手册详细介绍了一款由Samtec公司生产的电子元器件——FTSH-1XX-XX-XXX-DV。该产品是一款双垂直表面贴装终端(Double Vertical Surface Mount Terminal),广泛应用于通信、计算机、工业自动化、消费电子等多个领域。该终端具有高密度设计,适用于需要紧凑布局和高可靠性的电路板设计。

    技术参数


    - 针数:2至50个针脚(每行)
    - 引脚样式:
    - `-01`: .120 [3.05]
    - `-02`: .075 [1.91]
    - `-03`: .065 [1.65]
    - `-04`: .150 [3.81]
    - `-05`: .170 [4.32]
    - `-14`: .150 [3.81]
    - 电镀选项:
    - `-L`: 10μ" 选择性金在接触区,焊锡尾部
    - `-F`: 3μ" 选择性金在接触区,焊锡尾部
    - `-S`: 30μ" 选择性金在接触区,焊锡尾部
    - `-H`: 30μ" 金在接触区,3μ" 金在尾部
    - `-LM`: 10μ" 选择性金在接触区,焊锡尾部
    - `-FM`: 3μ" 选择性金在接触区,焊锡尾部
    - `-SM`: 30μ" 选择性金在接触区,焊锡尾部
    - `-LTL`: 10μ" 选择性金在接触区,锡铅合金(90/10±5%)尾部
    - `-G`: 10μ" 金在接触区,3μ" 金在尾部
    - `-STL`: 30μ" 选择性金在接触区,锡铅合金(90/10±5%)尾部
    - 绝缘材料:LCP UL 94 VO
    - 端子材料:磷青铜
    - 包装方式:
    - 管装(标准)
    - 带卷(需定制)
    - 全卷带(需定制)

    产品特点和优势


    1. 高密度设计:支持最多50个针脚,满足现代电子产品的小型化需求。
    2. 多样化引脚样式:提供多种引脚样式选择,适应不同的应用需求。
    3. 可靠的电镀选项:提供了多种电镀选项,确保良好的电气性能和可靠性。
    4. 高性能材料:采用LCP UL 94 VO作为绝缘材料,磷青铜作为端子材料,保证了长期稳定的工作性能。
    5. 可定制化:多种配置选项和包装方式,可根据客户需求进行定制。

    应用案例和使用建议


    - 应用案例:该终端广泛应用于通信模块、计算机主板、工业控制板和消费电子产品中。例如,在通信模块中,它可以用于连接各种高速信号线,以提高传输速率和可靠性。
    - 使用建议:对于需要较高传输速率的应用,建议选择高电镀金层的型号(如`-H`、`-G`等)。在组装过程中,应避免插入力过大导致的损坏。建议手动放置含有锁定夹(Locking Clip)的产品,以避免自动放置时的损伤。

    兼容性和支持


    - 兼容性:该产品可以与其他兼容的连接器配合使用,如FFSD系列连接器。此外,该产品还提供了多种机械保护选项,如锁定夹、引导柱等,增加了使用的灵活性。
    - 技术支持:Samtec公司提供了全面的技术支持和售后服务,包括安装指导、故障排查等服务。客户可以通过电话、电子邮件等方式获得帮助。

    常见问题与解决方案


    1. Q: 如何正确安装锁定夹?
    - A: 在安装含有锁定夹的产品时,建议手动安装以避免自动安装过程中的损伤。手动安装时,注意对准锁定夹的位置,轻轻按下即可固定。

    2. Q: 什么是MOLDED ALIGNMENT PIN?
    - A: MOLDED ALIGNMENT PIN是一种嵌入式定位销,用于确保连接器的准确对齐。当与特定选项(如`-A`)一起使用时,它可以提高连接器的精度和稳定性。

    总结和推荐


    总体来看,FTSH-1XX-XX-XXX-DV凭借其高密度设计、多样化的引脚样式选择和可靠的电镀选项,成为一种非常实用且具有竞争力的电子元器件。它适用于多种高端应用场合,尤其是需要高传输速率和高可靠性的场合。因此,强烈推荐给需要这类产品的企业和个人。

FTSH-108-01-L-DV-K参数

参数
额定电流 3.4A
触头镀层 - 配接
排数 2
防护等级 -
针脚数 16pin
类型 Cuttable,Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 250nm
间距-配接 1.27mm
长*宽*高 10.16mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTSH-108-01-L-DV-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-108-01-L-DV-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-108-01-L-DV-K FTSH-108-01-L-DV-K数据手册

FTSH-108-01-L-DV-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
