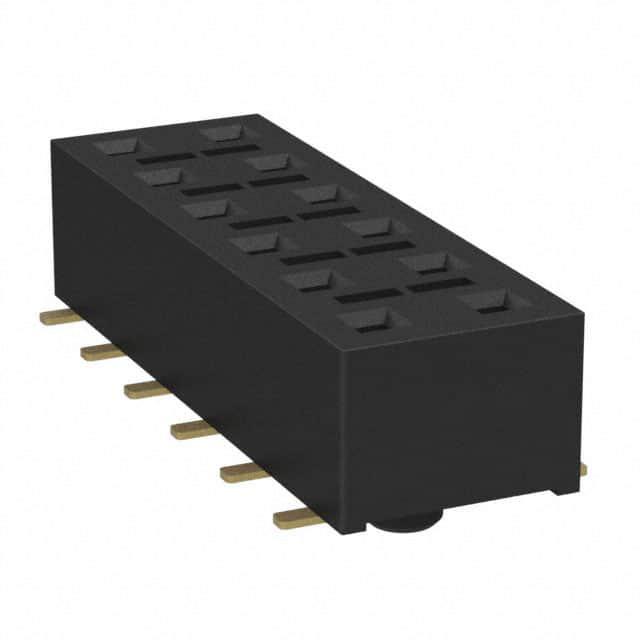

HLE-106-02-G-DV-A

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 12pin 4.1A 510nm 金 黑色 SMD,P=2.54mm 贴片安装 15.24mm(长度)*6.6mm(高度)
供应商型号: 200-HLE10602GDVA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-106-02-G-DV-A

HLE-106-02-G-DV-A概述


    产品简介


    HLE系列电子连接器是专为高可靠性应用设计的产品,主要应用于通信设备、工业自动化、医疗设备及消费电子产品等领域。该系列提供多种配置选项,能够满足不同用户的需求。HLE连接器以其卓越的电气性能和可靠的机械稳定性而著称,在各种苛刻环境中均能表现出色。

    技术参数


    | 参数 | 规格 |

    | 针数 | 02 到 50 |
    | 插针间距 | 2.54 mm (.100") |
    | 插入深度 | 1.78 mm (.070") 至 3.43 mm (.135"),通过式或2.59 mm (.102") 最小值加上板厚 |
    | 接触材料 | BeCu |
    | 镀层 | Au 或 Sn over 50 µ" (1.27 µm) Ni |
    | 电流承载能力 | 4.1 A/针(2个针通电) |
    | 电压等级 | 400 VAC |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 罗氏符合性 | 是 |

    产品特点和优势


    HLE系列电子连接器具有以下显著优势:
    1. 高可靠性:采用高品质材料,确保长期稳定的工作表现。
    2. 成本效益:提供了多种规格和选择,用户可以根据需求选择最合适的配置,以实现性价比最大化。
    3. 广泛的适用性:适用于各种行业和应用场景,如通信设备、工业自动化和医疗设备等。
    4. 快速更换和升级:技术进步快,所有设计、规格和部件都可能随时更改。

    应用案例和使用建议


    应用案例:HLE系列连接器常用于高速数据传输系统中,尤其适合需要高密度插接的应用场景。例如,在5G基站中,这些连接器可用于连接天线和其他关键组件。
    使用建议:考虑到HLE连接器的高密度和可靠性,建议在安装前仔细检查电路板布局,确保有足够的空间和布线余量。此外,由于插针间距小,手工操作时要特别注意不要造成损坏。

    兼容性和支持


    HLE系列连接器可与多个不同的尾部选项和表面处理工艺配合使用,以满足特定应用需求。对于非标准长度、样式和选项,尽管它们不可退货,但依然可以定制。厂商Samtec提供了详尽的技术支持文档和在线资源,用户可以通过访问www.samtec.com获取最新的规格和技术资料。

    常见问题与解决方案


    1. Q:如何确定正确的插针数量?
    - A:根据所需信号传输的复杂度来选择。简单的电路可能只需要几根插针,而复杂的电路可能需要更多的插针。

    2. Q:如何正确安装HLE连接器?
    - A:建议遵循制造商提供的安装指南。通常情况下,正确的插入方向和适当的插入力是保证连接器正常工作的关键。

    总结和推荐


    HLE系列电子连接器凭借其可靠的设计、广泛的适用性和成本效益,在众多应用场景中展示了卓越的性能。无论是从设计还是应用角度考虑,它都是一个值得信赖的选择。我们强烈推荐在需要高性能、高可靠性的电子连接器时选择此系列产品。

HLE-106-02-G-DV-A参数

参数
类型 Push-Pull,Receptacle
间距-配接 2.54mm
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 510nm
防护等级 -
额定电流 4.1A
颜色 黑色
针脚数 12pin
长*宽*高 15.24mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-106-02-G-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-106-02-G-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-106-02-G-DV-A HLE-106-02-G-DV-A数据手册

HLE-106-02-G-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5075 ¥ 29.6384
25+ $ 3.102 ¥ 26.2119
111+ $ 2.5056 ¥ 21.1723
518+ $ 2.3328 ¥ 19.7122
1036+ $ 1.932 ¥ 16.3254
2516+ $ 1.428 ¥ 12.0666
5032+ $ 1.05 ¥ 8.8725
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.63
