首页  >  产品百科  >  QTE-040-01-L-D-A-K-TR

QTE-040-01-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针, QTE系列, 直角, 表面
供应商型号: 3665428
供应商: 海外现货
标准整包数: 1

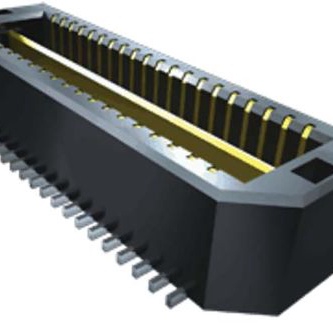

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-040-01-L-D-A-K-TR

QTE-040-01-L-D-A-K-TR概述

    电子元器件产品技术手册

    1. 产品简介


    本文档详细介绍了一款高性能电子元器件,具体为双行高密度终端组装件(Double Row High-Speed Terminal Assembly)。此产品适用于广泛的电子应用领域,如通信、计算机、工业自动化等。它具备优良的电气特性和可靠的机械结构,能够满足不同应用场景下的需求。

    2. 技术参数


    - 针数规格:可选-020, -040, -060, -080, -100位置(每行)。
    - 封装选项:可选双排(使用QTE-20-XX-D-XX和QTEH-20-XX-D-XX),托盘包装和卷带包装。
    - 电镀规格:
    - 3µ" Flash Gold in Contact Area, Matte Tin on Tail
    - 10µ" Light Gold in Contact Area, Matte Tin on Tail
    - 30µ" Heavy Gold in Contact Area, 3µ" Gold on Tail
    - 50µ" Electro-polished Selective in Contact Area, Matte Tin on Tail
    - 30µ" Heavy Selective Gold in Contact Area, Tin Lead on Tail
    - 3µ" Flash Selective Gold in Contact Area, Tin Lead on Tail
    - 引脚样式:
    - -01: .1680 [4.267]
    - -02: .2861 [7.267]
    - -03: .4042 [10.267]
    - -04: .6010 [15.265]
    - -05: .7190 [18.263]
    - -06: .8370 [21.260]
    - -07: .9540 [24.231]
    - -08: 1.1510 [29.260]
    - -09: .5220 [13.258]
    - -10: .5606 [14.239]
    - 安装选项:可选对齐销、锁定夹、导轨、螺丝固定、摩擦锁和锁紧选项。
    - 包装材料:使用黑色UL94V-0级液晶聚合物(LCP)绝缘体和磷青铜终端。
    - 其他尺寸和公差:具体见图纸和技术规范。

    3. 产品特点和优势


    该终端组装件具有以下几个显著优势:
    - 高可靠性:采用高质量的材料和先进的制造工艺,确保长期稳定运行。
    - 高密度:设计紧凑,适用于空间受限的应用场合。
    - 多种选择:提供丰富的电镀规格和引脚样式,满足不同的电气要求和应用场景。
    - 稳固的机械结构:各种安装选项保证连接的稳定性,减少故障率。
    - 易于维护:兼容多种包装方式,方便运输和存储。

    4. 应用案例和使用建议


    应用案例:
    该产品已广泛应用于通信设备、计算机服务器、工业控制系统等领域。例如,在通信基站中,它被用于实现设备间的高速信号传输;在数据中心,它可用于服务器之间的高速数据连接。
    使用建议:
    - 在安装过程中,应严格遵循技术手册中的装配指南,以确保最佳性能。
    - 针对特定应用场景,选择合适的电镀规格和引脚样式,以满足电气性能需求。
    - 定期进行检查和维护,确保其长期稳定的运行状态。

    5. 兼容性和支持


    该产品兼容大多数标准的电子设备和系统,且供应商提供全面的技术支持和售后服务,包括安装指导、故障排除和维护服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插拔力过大 | 检查是否有正确选择合适的电镀规格和引脚样式 |
    | 锁定夹无法正常工作 | 确保正确安装锁定夹,并调整至合适位置 |
    | 引脚弯曲 | 重新插入并调整到合适位置 |

    7. 总结和推荐


    综上所述,这款双行高密度终端组装件凭借其卓越的性能、多样化的选择和高度的可靠性,在多个应用领域中展现出极高的市场竞争力。我们强烈推荐使用这款产品,特别是在需要高密度连接和稳定电气性能的场合。

QTE-040-01-L-D-A-K-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 黑色
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 80pin
触头镀层 - 柱(配接)
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-040-01-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-01-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTE-040-01-L-D-A-K-TR QTE-040-01-L-D-A-K-TR数据手册

QTE-040-01-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 62.4777
10+ ¥ 55.98
50+ ¥ 54.9804
100+ ¥ 53.9807
450+ ¥ 53.9807
900+ ¥ 53.9807
2250+ ¥ 53.9807
库存: 105
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 62.47
直接购买
加入购物车
