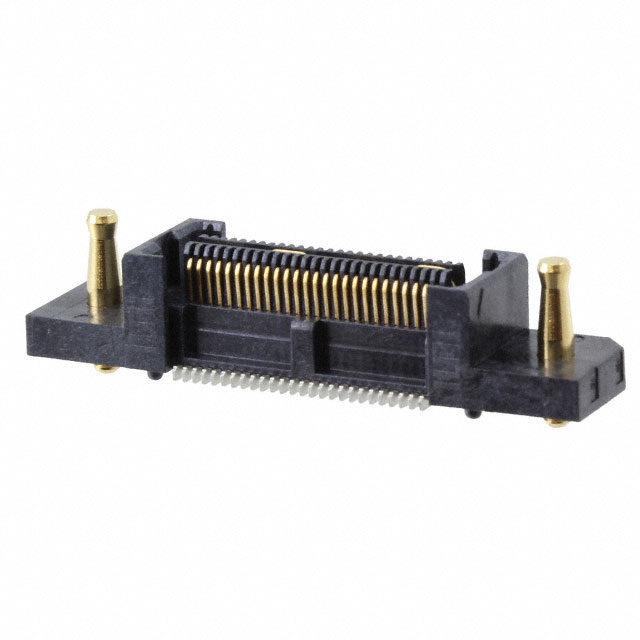

QFS-026-04.25-L-D-A-RT1

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距52p双排排母 板对板, QFS系列, 直角, 表面
供应商型号: SAM9751-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-026-04.25-L-D-A-RT1

QFS-026-04.25-L-D-A-RT1概述


    产品简介


    本文档详细介绍了一种特定类型的电子元器件——QFS系列连接器。这种连接器主要用于信号传输、电源传输以及射频传输等多个领域,适用于通信设备、工业自动化、汽车电子等多种应用场景。QFS系列连接器具备高密度、高性能的特点,能够在有限的空间内提供多通道的数据和电力传输能力。

    技术参数


    | 参数 | 值 |

    | 引脚数量 | 26, 52, 78, 104, 130(每行) |
    | 尺寸 | - |
    | 镀层规格 | 金(10µ"/30µ"/3µ")选择性镀金(金/镀锡) |
    | 安装方式 | 引脚类型:-04.25, -06.25 |
    | 包装方式 | 托盘(默认)、带卷、整卷(仅限-04.25引脚类型) |
    | 选项 | 对齐销(-A)、导向孔(-GP)、功率端子组合(-PC4, -PC8)、射频端子(-RF1, -RF2)、实时端子(-RT1) |

    产品特点和优势


    1. 高密度设计:通过紧凑的排列方式,使QFS系列连接器能够在有限的空间内提供更多的引脚,提高连接器的性能和空间利用率。
    2. 多种镀层选择:根据不同的应用需求,提供了多种镀层规格,确保连接器在各种环境下的可靠性和耐久性。
    3. 模块化设计:通过多种选项配置,使得连接器可以根据具体的应用需求进行灵活调整,满足多样化的应用场景。

    应用案例和使用建议


    QFS系列连接器广泛应用于通信设备、工业自动化控制系统等领域。例如,在通信设备中,QFS系列连接器用于高速数据传输;在工业自动化中,它们则用于复杂的控制信号和电源的传输。针对不同的应用场景,建议客户在使用时考虑以下几点:
    - 在安装过程中,确保引脚对齐和固定,以防止松动。
    - 选用适当的镀层规格,以适应不同的工作环境。
    - 根据需要选择合适的端子配置和包装方式,以便于安装和管理。

    兼容性和支持


    QFS系列连接器支持多种标准配置,能够与市面上大多数电子设备和工具兼容。厂商提供全面的技术支持,包括详细的安装指南、故障排除手册以及定期的技术咨询和支持服务。此外,对于客户在使用过程中遇到的问题,可以通过电话或电子邮件及时联系厂商,获取专业的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装后不稳定 | 确保所有引脚正确插入并固定;检查引脚是否有损坏。 |
    | 连接器在高温环境下工作出现故障 | 使用高温耐受材料;选择具有更高温度范围的镀层规格。 |
    | 数据传输速率低 | 检查引脚对齐情况;使用更高速率的镀层材料。 |
    | 连接器接触不良导致信号丢失 | 清理连接器接口;重新安装连接器并确保接触良好。 |

    总结和推荐


    QFS系列连接器凭借其高密度设计、多种镀层选择和模块化配置,在多种应用领域中表现出色。其优秀的性能和可靠的稳定性使其成为通信设备、工业自动化系统以及其他需要高效数据和电力传输应用的理想选择。综合考虑其技术参数、适用性以及支持服务,强烈推荐使用QFS系列连接器。

QFS-026-04.25-L-D-A-RT1参数

参数
板上高度 7.06mm
针脚数 54pin
接合堆叠高度 10mm,11mm,14mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
长*宽*高 35.64mm(长度)*8.13mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-026-04.25-L-D-A-RT1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-026-04.25-L-D-A-RT1数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-026-04.25-L-D-A-RT1 QFS-026-04.25-L-D-A-RT1数据手册

QFS-026-04.25-L-D-A-RT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.8824 ¥ 124.5471
120+ $ 12.376 ¥ 103.5717
240+ $ 11.544 ¥ 96.6089
480+ $ 9.8801 ¥ 82.6838
1260+ $ 8.6435 ¥ 72.3357
库存: 248
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 124.54
直接购买
加入购物车
