QTS-025-01-L-D-A-K

厂牌: SAMTEC
产品描述: 焊盘 640μm 2 50pin SMD,P=0.64mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTS02501LDAK
供应商: Mouser
标准整包数: 1

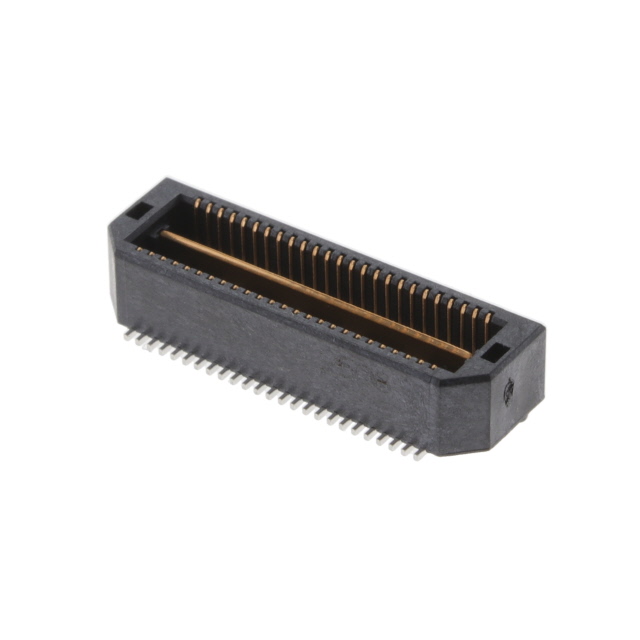

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTS-025-01-L-D-A-K

QTS-025-01-L-D-A-K概述


    产品简介


    本文档详细介绍了由Samtec公司生产的电子元器件——QTS系列双排高密度终端组件。该产品主要用于高速连接器系统,在各种工业自动化设备、通信设备和计算机外围设备等领域广泛应用。通过提供多样的插针选项、锁紧装置和导电层选项,QTS系列能够满足不同应用需求,确保高效稳定的信号传输。

    技术参数


    - 插针尺寸和数量:可选行间距为0.25英寸(6.35毫米)至1.25英寸(31.75毫米),每行最多100个位置。
    - 锁定和对准选项:包括带有锁定夹和对准销的设计。
    - 导电层选择:支持多种镀金厚度,包括3微米闪镀金、10微米轻镀金和30/50微米重镀金。
    - 包装方式:可选托盘包装、带卷包装及全卷带包装,其中带卷和全卷带包装不适用于某些特定型号。
    - 兼容终端样式:包括T-1G1-XX-XXX和T-1SXX-XX-XXX两种样式。
    - 材料:绝缘体采用LCP(液晶聚合物)材料并符合UL94V-0阻燃等级,呈黑色;接触部分采用磷青铜材质。

    产品特点和优势


    QTS系列终端组件具有以下特点:
    - 高可靠性:采用优质材料制成,确保在严苛环境下仍能保持稳定性能。
    - 灵活定制:提供多种导电层选择、锁定机制以及安装方式,适用于不同应用场景的需求。
    - 高效安装:独特的对准设计简化了安装过程,提高了组装效率。
    - 广泛的适用性:广泛应用于工业自动化、电信设备和计算机外围设备等领域,具备强大的市场竞争力。

    应用案例和使用建议


    应用场景:QTS系列终端组件在工业自动化设备如机器人手臂、自动化生产线中用于数据传输;在通信设备如交换机和路由器中实现高效的数据交换;在计算机外围设备如打印机、扫描仪中用于信号传递。
    使用建议:由于插入力较高,建议对配有锁定夹(-LC选项)的组件进行手动装配,以避免自动放置过程中可能产生的损坏。对于需要频繁插拔的应用场合,可以选择具备对准销(-A选项)的型号以提高稳定性。

    兼容性和支持


    QTS系列终端组件与其他电子元器件兼容性良好,适用于多种连接器系统。制造商提供全面的技术支持和售后服务,包括详细的安装指南和技术文档下载。同时,Samtec公司网站还提供了详细的包装标准和效率指南。

    常见问题与解决方案


    - 问题1:如何确定最适合的插针尺寸?
    - 解决方案:根据具体应用场景和所需信号传输速率来决定。通常,高速数据传输需求较大的场合选择较小的行间距和更多的插针数量。

    - 问题2:如何正确安装QTS组件?
    - 解决方案:参照制造商提供的安装指南,特别是对于带有锁定夹或对准销的组件,需要特别注意装配步骤。

    总结和推荐


    QTS系列双排高密度终端组件凭借其优异的性能、广泛的适用范围以及高度的灵活性,成为了市场上非常受欢迎的产品之一。强烈推荐在需要高性能连接解决方案的项目中使用该产品。

QTS-025-01-L-D-A-K参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 640μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 50pin
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-025-01-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-025-01-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTS-025-01-L-D-A-K QTS-025-01-L-D-A-K数据手册

QTS-025-01-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.658 ¥ 47.8101
96+ $ 5.1732 ¥ 43.7135
192+ $ 4.86 ¥ 41.067
576+ $ 4.2945 ¥ 36.2885
1056+ $ 4.053 ¥ 34.2479
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.81
