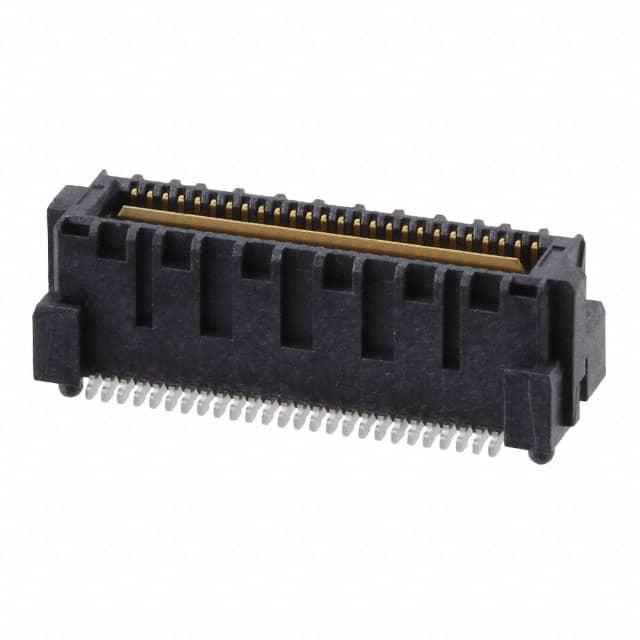

QMS-026-05.75-L-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 52pin 10mm,12mm 5.76mm 250nm 金 贴片安装 20.83mm(长度)*7.52mm(高度)
供应商型号: 200-QMS02605.75LDAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-05.75-L-D-A-K

QMS-026-05.75-L-D-A-K概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是由Samtec公司生产的电子连接器产品,这些连接器在各种应用领域中广泛使用。这类电子连接器主要用于信号传输和电力传输,常用于通信设备、计算机系统、工业自动化等领域。根据不同的规格和设计,它们可以提供多种不同的配置和选项,以满足不同的需求。

    技术参数


    本连接器的主要技术参数如下:
    - 接头类型:双排接头
    - 尺寸:具体尺寸需参照图纸及产品选型指南
    - 材料:
    - 绝缘体:液晶聚合物(LCP),阻燃等级UL 94V-0;颜色为黑色
    - 接点及接地平面:磷青铜
    - 接点镀层:有多种选择,包括金(厚度30μin或10μin)和镀锡
    - 接头厚度:0.062英寸或0.093英寸,根据不同的型号
    - 包装方式:托盘、带状卷装(Tape & Reel)、满卷包装(Full Reel QTY Tape & Reel)
    - 位置数:每行可配置的位置数包括-026, -052, -078, -104, -130(某些特定位置未加工)

    产品特点和优势


    - 高密度连接:双排结构设计允许在同一空间内连接更多线路,提高布线效率。
    - 多样的选项和配置:提供多种不同的插针组合(如Power Combo 4和8)、导电体厚度(0.062" 和 0.093")和不同的包装方式,能够满足多样化的使用需求。
    - 高标准制造:使用优质材料并遵循严格的制造工艺标准,确保长期稳定可靠的性能表现。
    - 易于集成:提供了多种便于组装和安装的设计元素,比如对齐销(Alignment Pin)、导轨(Guide Posts)和不同的接头厚度。

    应用案例和使用建议


    这些连接器广泛应用于需要高效、可靠连接的电子设备中,例如:
    - 通信系统:基站、交换机、路由器等设备间的信号连接。
    - 计算设备:服务器、个人电脑内部的板卡连接。
    - 工业控制:自动化设备中的数据传输和电源分配。
    - 医疗仪器:医疗器械中信号与电源的接口。
    使用建议:
    - 在选择适当的包装方式时,请考虑生产效率和运输成本,以实现最佳经济效益。
    - 安装时注意接点方向和正确插入顺序,避免损坏接点或导致电气故障。
    - 选择合适的接点镀层和绝缘材料,以适应特定的工作环境和温度范围。

    兼容性和支持


    - 兼容性:此连接器可与同系列的其他组件良好配合使用,形成完整的连接解决方案。
    - 支持:Samtec公司提供全面的技术支持和售后服务,确保客户能够顺利地采购和使用这些产品。

    常见问题与解决方案


    1. 问题:安装时发现难以对准孔位。
    - 解决方案:检查是否有导轨或对齐销等辅助工具,确保正确的插入顺序和方向。

    2. 问题:接头部分出现松动现象。
    - 解决方案:确认接点镀层质量,如果有必要,重新更换接点或者检查安装过程中是否受到外部力量影响。
    3. 问题:接点发生氧化现象。
    - 解决方案:建议定期清洁接触面,确保使用过程中始终维持良好的电接触。

    总结和推荐


    综上所述,Samtec公司的这款电子连接器产品在高密度信号和电力传输方面表现出色,具有广泛的适用性。其独特的设计和高可靠性使其成为众多行业中理想的解决方案。对于需要复杂布线且追求高性能的场合,我们强烈推荐选用这些产品。

QMS-026-05.75-L-D-A-K参数

参数
针脚数 52pin
接合堆叠高度 10mm,12mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 5.76mm
长*宽*高 20.83mm(长度)*7.52mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
