QRF8-052-05.0-L-D-A-GP

厂牌: SAMTEC
产品描述: Samtec 0.88mm间距104p双排排母, QRF8系列, 直角, 表面
供应商型号: 200-QRF805205.0LDAGP
供应商: Mouser
标准整包数: 1

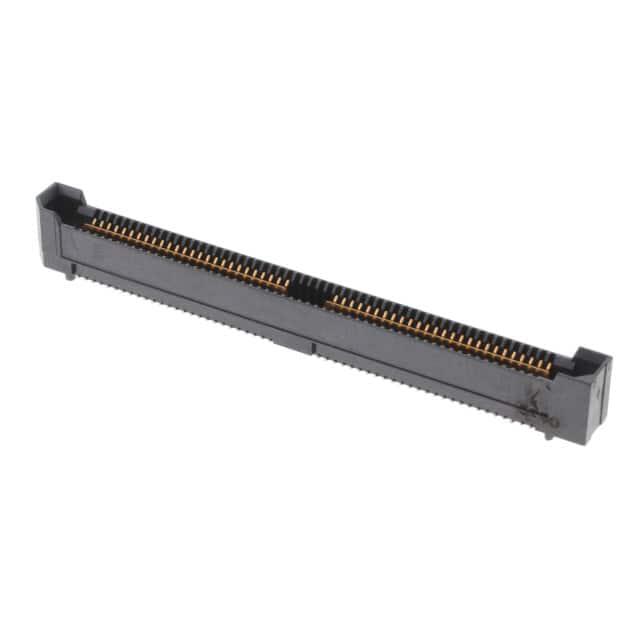

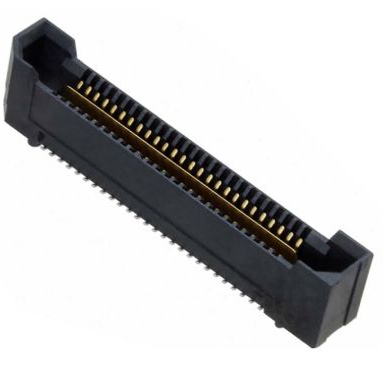

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRF8-052-05.0-L-D-A-GP

QRF8-052-05.0-L-D-A-GP概述

    QRF8 系列电子元器件技术手册

    1. 产品简介


    QRF8 系列电子元器件是由 Samtec 生产的高可靠性连接器,适用于需要在恶劣环境下提供稳定连接的应用场景。此系列包含多种型号,如 QRF8–026–05.0–L–D–A 和 QRF8–078–05.0–L–D–A,主要用于电源和信号传输,广泛应用于工业控制、航空航天、通信系统及医疗设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 插针数 | –026(26个),–052(52个),–078(78个) |
    | 接触材料 | BeCu(铍铜) |
    | 绝缘材料 | 黑色LCP(液晶聚合物) |
    | 接触镀层 | Au(金)或Sn(锡)+ 50 µ"(1.27 µm)Ni(镍) |
    | 电流承载能力 | 接触:每引脚2.2 A(两个引脚供电);接地平面:每接地平面8.5 A(一个接地平面供电) |
    | 工作温度范围 | -55°C 到 +125°C |
    | 额定电压 | 215 VAC |
    | RoHS合规 | 是 |

    3. 产品特点和优势


    QRF8 系列具有多个显著优势:
    - 集成接地/电源平面:设计中有内置的接地和电源平面,提高了系统的整体稳定性和可靠性。
    - Edge Rate® 接触:独特的接触设计增强了接点间的摩擦力,特别适合于要求高耐用性的应用环境。
    - 10年制造周期:具有长寿命设计,确保长期稳定的性能表现。
    - 高耐久性:高耐久设计,能够在多次插拔后依然保持良好的电气性能。

    4. 应用案例和使用建议


    QRF8 系列广泛应用于需要高可靠性和恶劣环境适应性的场合。例如,在工业自动化系统中,这些连接器可以用于电源线和信号线的连接。在航天和航空设备中,它们则用于传输关键数据和电力。对于使用 QRF8 的用户,建议定期检查连接器的磨损情况,并按照制造商推荐的焊接条件进行组装,以确保最佳性能。

    5. 兼容性和支持


    QRF8 系列与 Samtec 的其他连接器,如 QRM8、EQRD 等相兼容。Samtec 提供详尽的技术支持和售后服务,客户可以通过官网获取更多资源和技术文档,也可以通过电子邮件或电话联系技术支持团队。

    6. 常见问题与解决方案


    - 问题1:连接器焊接后无法与主板对齐?
    - 解决方案:检查焊接过程中是否存在焊料溢出或焊点不均匀的情况。确保焊接过程符合标准工艺要求,并确认焊盘和孔的尺寸准确无误。

    - 问题2:长时间使用后连接性能下降?
    - 解决方案:检查连接器是否有明显的物理损伤或氧化。可以使用清洁剂和工具清理接触点,并重新安装。如果损坏严重,建议更换新的连接器。

    7. 总结和推荐


    QRF8 系列是一款高性能、高可靠性的连接器,特别适合于工业控制、航空航天、通信系统和医疗设备等对连接器有较高要求的应用场景。结合其优越的设计和耐用性,我们强烈推荐在上述应用场景中使用该系列产品。

QRF8-052-05.0-L-D-A-GP参数

参数
触头镀层
板上高度 5mm
针脚数 104pin
接合堆叠高度 7mm,10mm,12mm
触头镀层厚度 250nm
类型 Array,Female Sockets
间距 800μm
排数 2
长*宽*高 54.85mm(长度)*11.76mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRF8-052-05.0-L-D-A-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRF8-052-05.0-L-D-A-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRF8-052-05.0-L-D-A-GP QRF8-052-05.0-L-D-A-GP数据手册

QRF8-052-05.0-L-D-A-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.181 ¥ 145.1795
102+ $ 12.7995 ¥ 108.1558
255+ $ 11.844 ¥ 100.0818
510+ $ 9.912 ¥ 83.7564
库存: 89
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 145.17
直接购买
加入购物车
