TSW-103-14-F-S

厂牌: SAMTEC

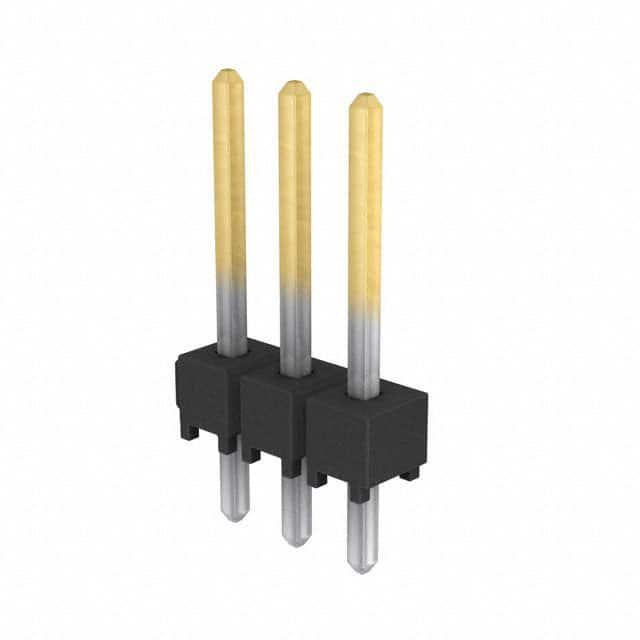

产品描述: Samtec 2.54mm间距3p单排排针, TSW系列, 直角
供应商型号: TSW-103-14-F-S
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-103-14-F-S

TSW-103-14-F-S概述


    产品简介


    该电子元器件是Samtec公司生产的一种连接器,具体型号为TSW-XXX-XX-XXX-X-XX-XXX。该连接器主要应用于各种电子设备中,用于传输信号或电力。其典型应用场景包括工业自动化、通信设备、医疗仪器等领域。TSW系列连接器以其高可靠性、稳定性和广泛的适应性著称。

    技术参数


    - 尺寸精度: 尺寸单位为英寸,除非另有说明。数字后跟方括号内的数字表示相应的毫米值。
    - `.XX`: `0.01 [0.3]`
    - `.XXX`: `0.005 [0.13]`
    - `.XXXX`: `0.0020 [0.051]`
    - 公差: 除非特别指明,否则尺寸公差如下:
    - 长度和高度:`±0.005 [0.13]`
    - 角度:`±2°`
    - 材料:
    - 身体部分由杜邦PBT制成,UL 94 VO等级,颜色为黑色。
    - 端子材料为磷青铜。
    - 端子间距:
    - `-1: .100 [2.54]`
    - `-2: .200 [5.08]`
    - 终端空间规格: 参见表2。
    - 镀层规格: 包括金镀层(3µ" 和 10µ")、镀锡铅合金(90/10 ±5%)以及其他选择性镀层选项。
    - 锁扣配置: 包括单排和多排选项,带有锁定插件和锁定引脚。
    - 极化规格: 指定需要省略的位置,参见图3。

    产品特点和优势


    TSW-XXX-XX-XXX-X-XX-XXX 连接器的独特之处在于其极高的可靠性和稳定性。它采用了精密的制造工艺和高品质的材料,确保了在恶劣环境下的长期运行。其广泛的适应性使其成为各种电子设备的理想选择。此外,该连接器具备多种镀层选项,可满足不同应用的需求,增强了其市场竞争力。

    应用案例和使用建议


    应用案例
    1. 工业自动化: 在自动化生产线中,TSW连接器被广泛用于传感器与控制器之间的信号传输。
    2. 通信设备: 电信基础设施中使用的交换机和路由器,要求高速、稳定的信号传输,TSW连接器能够满足这些需求。
    3. 医疗仪器: 在高精度要求的医疗仪器中,TSW连接器能够确保数据传输的准确性和可靠性。
    使用建议
    - 安装位置: 确保连接器安装位置远离强电磁干扰源。
    - 清洁维护: 定期清洁连接器以避免灰尘积累,影响信号传输质量。
    - 应用环境: 根据不同的应用环境选择合适的镀层类型,例如在腐蚀环境中使用耐腐蚀镀层。

    兼容性和支持


    TSW-XXX-XX-XXX-X-XX-XXX 连接器与多种电子元器件和设备兼容。Samtec公司提供全面的技术支持和售后服务,包括设计咨询、安装指导和故障排除等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器松动 | 检查锁扣是否牢固,必要时更换锁扣组件。 |
    | 信号传输不稳定 | 清洁连接器端子,确保无灰尘或污渍。 |
    | 高温环境下性能下降 | 选择适合高温环境的镀层类型,如重金镀层。 |

    总结和推荐


    TSW-XXX-XX-XXX-X-XX-XXX 连接器凭借其高精度、可靠性以及广泛的适用性,在多个行业中表现出色。无论是工业自动化、通信设备还是医疗仪器,这款连接器都是理想的选择。因此,强烈推荐使用TSW-XXX-XX-XXX-X-XX-XXX连接器来提升电子系统的性能和稳定性。

TSW-103-14-F-S参数

参数
颜色 黑色
额定电流 6.3A
触头镀层 - 配接
针脚数 3pin
排数 1
触头镀层厚度 - 配接 76nm
防护等级 -
间距-配接 2.54mm
类型 Header,Push-Pull
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

TSW-103-14-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-103-14-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-103-14-F-S TSW-103-14-F-S数据手册

TSW-103-14-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
