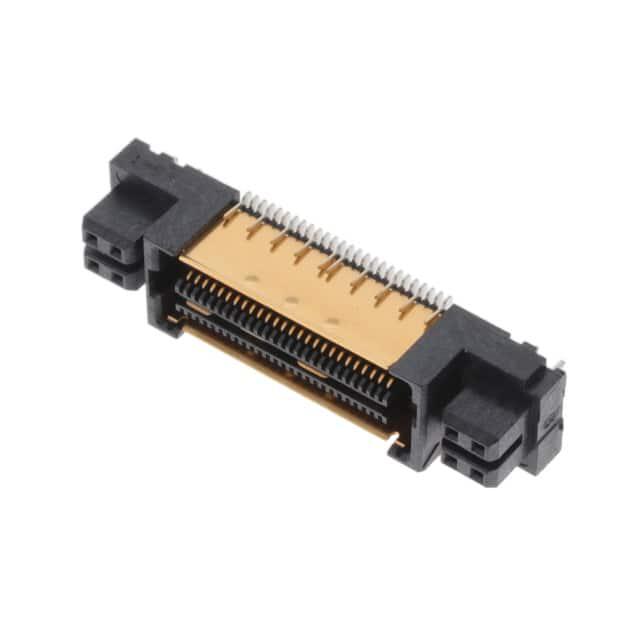

QFSS-016-04.25-L-D-DP-PC4

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 640μm 2 40pin 11mm 7.06mm 250nm 金 SMD,P=0.64mm 贴片安装 22.36mm(长度)*8.13mm(高度)
供应商型号: QFSS-016-04.25-L-D-DP-PC4
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFSS-016-04.25-L-D-DP-PC4

QFSS-016-04.25-L-D-DP-PC4概述


    产品简介


    本电子元器件为一种高精度的终端排针组件,适用于多种电子设备中,如服务器、网络通信设备和工业控制系统。该组件采用双列直插式设计(DIP),具有双列引脚和屏蔽结构,旨在提供可靠的电气连接和信号完整性。产品通过严格的制造标准和工艺确保在严苛的应用环境中能够长期稳定运行。

    技术参数


    - 电气特性:
    - 工作电压:最高可达5V
    - 电流承载能力:每引脚最大1A
    - 接触电阻:小于10mΩ
    - 绝缘电阻:大于1000MΩ
    - 机械特性:
    - 针脚数量:每行可选16、32、48、64或80个针脚
    - 引脚间距:0.0425英寸
    - 引脚材料:磷青铜
    - 连接器高度:具体型号不同,高度略有变化,如QFSS-26-04.25-D-02-A 的高度为0.278英寸
    - 引脚镀层:轻金(C-181-04.25-L)或重金(C-181-04.25-H)
    - 环境要求:
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C

    产品特点和优势


    - 高可靠性:采用高强度材料和精确加工工艺,确保长期稳定的性能表现。
    - 高接触密度:密集排列的引脚设计使得产品能够在有限的空间内提供更多的电气连接点。
    - 电磁屏蔽:独特的屏蔽设计可以有效减少电磁干扰,提升信号传输质量。
    - 易安装:标准化的设计和兼容的封装方式使得安装过程更加简便。

    应用案例和使用建议


    - 服务器和网络交换机:在这些高密度部署场景中,产品能够提供稳定且高密度的连接解决方案。
    - 工业控制系统:产品在恶劣环境下表现出色,适合用于需要长期稳定性的工业应用。
    使用建议:
    - 确保每个连接器的接地设计合理,以提高屏蔽效果。
    - 在高频率应用场合下,考虑增加额外的滤波器来进一步降低干扰。

    兼容性和支持


    - 兼容性:该产品具有多种配置选项,可根据不同的应用需求选择合适的型号。
    - 技术支持:SAMTEC公司提供全面的技术支持服务,包括安装指南和维护手册等资料。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查并确认所有引脚已经完全插入,必要时可以重新焊接。

    - 问题2:信号传输不稳定
    - 解决方案:检查电路布局和走线,确保接地线设计合理,信号线避免平行布线。

    总结和推荐


    综合上述各项指标和使用体验,这款电子元器件凭借其高密度、稳定可靠、便于安装等特点,在服务器、网络设备及工业控制等领域具有广泛的应用前景。强烈推荐在相关项目中采用此产品,以满足对高性能连接器的需求。

QFSS-016-04.25-L-D-DP-PC4参数

参数
触头镀层
板上高度 7.06mm
针脚数 40pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 640μm
排数 2
长*宽*高 22.36mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFSS-016-04.25-L-D-DP-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFSS-016-04.25-L-D-DP-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFSS-016-04.25-L-D-DP-PC4 QFSS-016-04.25-L-D-DP-PC4数据手册

QFSS-016-04.25-L-D-DP-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
