首页  >  产品百科  >  HTSW-140-07-F-D

HTSW-140-07-F-D

厂牌: SAMTEC
产品描述: 80pin 2.54mm 2 2.54mm Header,Push-Pull 6.3A 76nm 金 自然色 通孔安装 101.6mm(长度)*5.02mm(高度)
供应商型号: Q-HTSW-140-07-F-D
供应商: 期货订购
标准整包数: 1

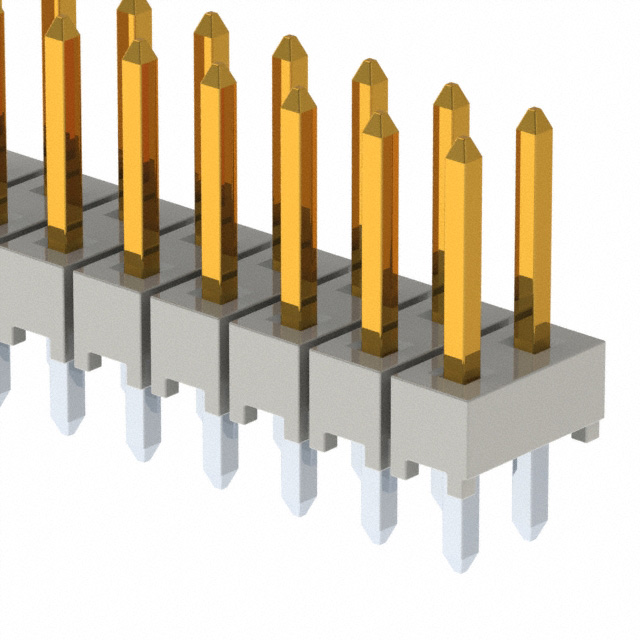

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-140-07-F-D

HTSW-140-07-F-D概述

    TSW/HTSW系列电子元器件产品技术手册

    产品简介


    TSW/HTSW系列是来自Samtec的一款高性能电子连接器。它们广泛应用于通信、计算机、医疗设备和其他需要高可靠性连接的应用领域。TSW和HTSW系列分别代表直插式和高温应用版本,能够满足不同环境下的需求。这些连接器的设计注重机械强度和电气性能,确保长时间稳定可靠的工作。

    技术参数


    TSW/HTSW系列的技术参数包括但不限于以下几点:
    - 型号: TSW–116–11–G–S, HTSW–115–05–L–Q, TSW–209–09–F–S–RA
    - 间距: 0.100" (2.54 mm) 或 0.200" (5.08 mm)
    - 引脚数: 1 至 50 个
    - 材料:
    - 绝缘材料:黑色玻璃填充聚酯(TSW)或自然液晶聚合物(HTSW)
    - 端子材料:磷青铜
    - 表面处理:金镀层或锡镀层覆盖50 µ" (1.27 µm) 镍
    - 工作温度范围:
    - 金镀层:-55°C 到 +125°C
    - 锡镀层:-55°C 到 +105°C
    - 电压额定值:
    - TSW:550 VAC(与SSW连接时)、500 VAC(与BCS或ESQ连接时)
    - HTSW:450 VAC(与BCS或SSM连接时)、400 VAC(与CES连接时)

    产品特点和优势


    TSW/HTSW系列连接器的优势显著,具体如下:
    - 广泛适用性:能够应用于广泛的电气和电子设备中,如通信、计算机和医疗设备。
    - 高可靠性:采用高强度材料和先进的制造工艺,确保长期稳定运行。
    - 温度适应性强:工作温度范围广,适合多种环境应用。
    - 高效电流传输:具备良好的电流承载能力,保证信号传输的稳定性和效率。
    - 防干扰设计:绝缘材料和端子结构设计能有效防止电磁干扰。

    应用案例和使用建议


    TSW/HTSW系列连接器广泛应用于各种设备和系统中。例如,在通信设备中用于实现高速数据传输,在医疗设备中确保稳定的信号连接。建议在实际应用中注意以下几点:
    - 合理布局:根据实际空间布局选择合适的引脚配置。
    - 环境匹配:根据工作环境选择合适的温度等级和表面处理。
    - 定期检查:建议定期检查连接器的物理状态和电气性能,确保其正常工作。

    兼容性和支持


    TSW/HTSW系列连接器具有广泛的兼容性,可与多种其他连接器配合使用,例如IDSS、IDSD、SSW、ESQ等。制造商提供详尽的技术支持和维护服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    以下是使用TSW/HTSW系列连接器时可能遇到的一些常见问题及其解决方案:
    1. 连接器松动:检查是否有足够的固定力,必要时增加紧固措施。
    2. 接触不良:重新清洁连接器接口,确保无污垢或氧化物。
    3. 电气性能下降:检查连接器的表面处理是否完好,如有损坏应及时更换。
    4. 工作温度异常:确认所选连接器是否适用于当前环境,更换不符合要求的连接器。

    总结和推荐


    TSW/HTSW系列电子连接器凭借其优异的性能和广泛的应用范围,成为众多行业用户的首选。对于追求高性能、高可靠性的项目,强烈推荐使用TSW/HTSW系列连接器。其优良的设计、广泛的适用性和强大的技术支持使其成为市场上极具竞争力的产品。

HTSW-140-07-F-D参数

参数
针脚数 80pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Header,Push-Pull
颜色 自然色
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 76nm
额定电流 6.3A
长*宽*高 101.6mm(长度)*5.02mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

HTSW-140-07-F-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-140-07-F-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-140-07-F-D HTSW-140-07-F-D数据手册

HTSW-140-07-F-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 8.7059 ¥ 72.259
50+ $ 7.5398 ¥ 62.5799
100+ $ 6.4621 ¥ 53.6352
500+ $ 4.6224 ¥ 38.3657
1000+ $ 4.1418 ¥ 34.3772
2500+ $ 3.1808 ¥ 26.4004
6000+ $ 2.2217 ¥ 18.4402
16000+ $ 2.081 ¥ 17.2721
34750+ $ 1.9 ¥ 15.7701
库存: 100
起订量: 27 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1806.47
