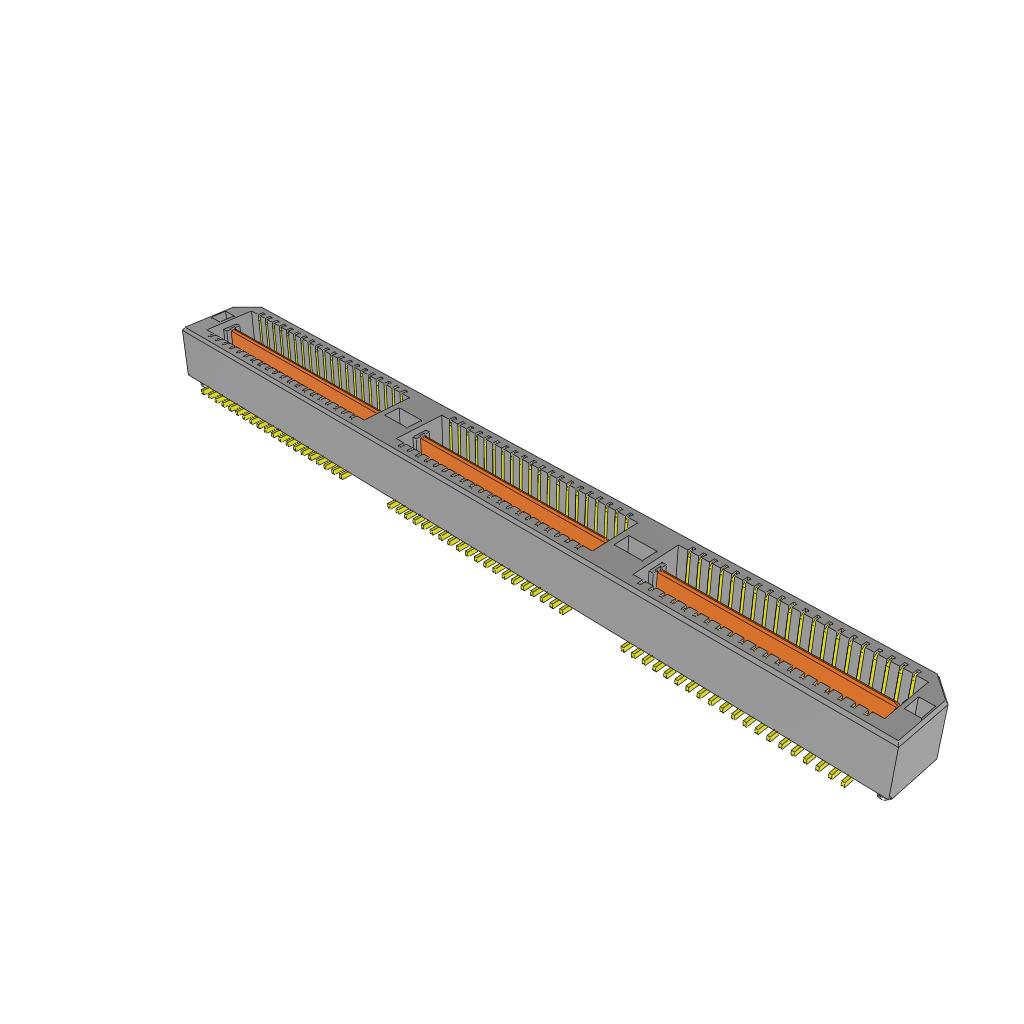

QTE-060-01-L-D-A-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 5mm 4.27mm 250nm 金 贴片安装 60mm(长度)
供应商型号: 200-QTE06001LDATR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-01-L-D-A-TR

QTE-060-01-L-D-A-TR概述


    产品简介


    本产品是一款高品质的双排高密度终端组件,型号为QTE-XXX-XX-XXX-D-XXX-X-XX。此系列电子元器件主要用于高速信号传输,广泛应用于通信设备、计算机网络、消费电子及工业控制等领域。产品通过严格的机械设计和材料选择,确保了高性能和高可靠性,能够满足现代电子设备对紧凑化和高效能的要求。

    技术参数


    以下是该产品的关键技术参数:
    | 参数名称 | 规格值 |

    | 工作电压范围 | 0-50V |
    | 工作温度范围 | -40°C 至 +125°C |
    | 插拔寿命 | ≥500次 |
    | 最小终端保持力 | 8盎司 |
    | 最小接地平面保持力 | 1磅 |
    | 绝缘材料 | LCP(UL94V-0认证) |
    | 导体材料 | 磷青铜 |
    | 表面处理选项 | 3µ”金镀层/选择性金镀层 |
    | 引脚长度规格 | 0.168英寸至1.151英寸 |
    | 插针直径 | 0.8mm |

    产品特点和优势


    1. 高密度设计:支持多达100个位置,适合需要紧凑布局的应用。
    2. 卓越的机械性能:具备出色的插拔寿命和保持力,确保长期稳定的连接。
    3. 多变的选项:提供多种表面处理、引脚长度、锁定机制及包装方式,适应不同客户需求。
    4. 可靠的绝缘材料:采用UL94V-0认证的LCP材料,具有优异的阻燃性能。
    5. 广泛的适用性:兼容高速数据传输和电源传输,适配性强。

    应用案例和使用建议


    应用案例:
    - 在5G通信设备中作为高速信号接口;
    - 在服务器和存储系统中作为背板连接器;
    - 在医疗设备中作为高精度信号传输接口。
    使用建议:
    - 根据实际工作温度和电流负载选择合适的表面处理(如3µ”金镀层或选择性金镀层);
    - 确保引脚方向与目标PCB上的焊盘对齐;
    - 对于高密度场景,优先选择带锁定机制的产品以提高稳定性。

    兼容性和支持


    - 兼容性:该产品可以与主流电子制造设备无缝配合,如贴片机和回流焊炉。
    - 支持服务:Samtec公司提供全面的技术支持和售后服务,包括样品申请、定制开发和生产咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针插入困难 | 检查引脚方向是否正确;润滑接触点 |
    | 接触电阻过高 | 更换高质量的金镀层选项 |
    | 插拔过程中出现噪音 | 确保锁定机构完全锁紧 |

    总结和推荐


    总体而言,这款QTE-XXX-XX-XXX-D-XXX-X-XX系列终端组件凭借其高密度设计、卓越性能和多样化的配置,成为通信和计算行业的重要选择。对于需要高性能连接解决方案的设计工程师来说,这款产品无疑是一个值得推荐的优质选择。无论是高速信号传输还是电源管理,它都能提供稳定可靠的支持。因此,我强烈推荐此产品用于各种高端电子设备的设计中。

QTE-060-01-L-D-A-TR参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 120pin
接合堆叠高度 5mm
长*宽*高 60mm(长度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
