首页  >  产品百科  >  QRF8-026-07.0-L-D-A-K

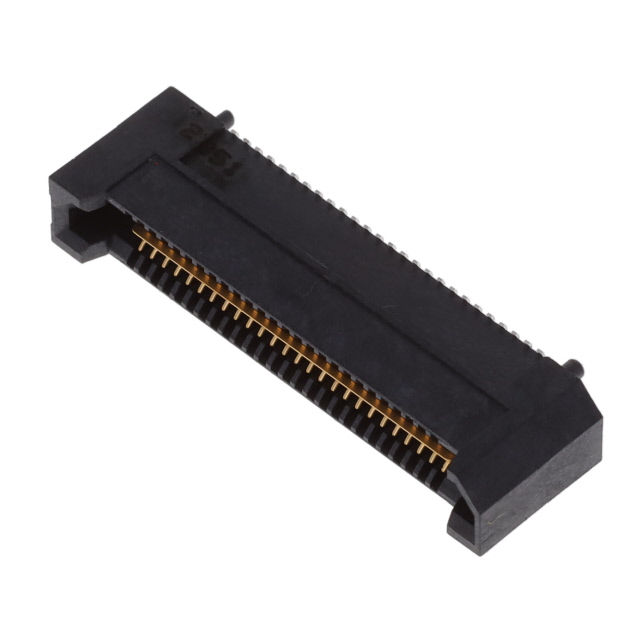

QRF8-026-07.0-L-D-A-K

厂牌: SAMTEC
产品描述: Array,Female Sockets 800μm 2 52pin 7mm,10mm,12mm 7.01mm 250nm 金 SMD,P=0.8mm 贴片安装 28.37mm(长度)*4.6mm(高度)
供应商型号: QRF8-026-07.0-L-D-A-K-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRF8-026-07.0-L-D-A-K

QRF8-026-07.0-L-D-A-K概述

    # QRF8 和 QRF8-RA 系列电子元器件技术手册

    产品简介


    QRF8和QRF8-RA系列是来自Samtec公司的高速板对板连接器,适用于多种工业和消费电子领域。这些连接器主要用于实现高速数据传输、电源供应及信号完整性。QRF8和QRF8-RA系列广泛应用于通信、医疗设备、汽车电子以及工业控制等领域,能够提供可靠的电气和机械连接。

    技术参数


    | 参数名称 | QRF8 | QRF8-RA |
    |
    | 绝缘材料 | 黑色LCP | 黑色LCP |
    | 接触材料 | BeCu | BeCu |
    | 地面层材料 | 磷青铜 | 磷青铜 |
    | 镀层 | Au或Sn(1.27µm Ni) | Au或Sn(1.27µm Ni) |
    | 电流等级 | 2.0A@80°C | 1.5A@95°C (6个接触点供电) |
    | 工作温度范围 | -55°C到+125°C | -55°C到+125°C |
    | 电压等级 | 215VAC | 230VAC/325VDC |
    | RoHS认证 | 是 | 是 |
    | 无铅焊料 | 是 | 是 |

    产品特点和优势


    QRF8和QRF8-RA系列连接器具有如下特点和优势:
    - 高可靠性:采用高品质材料,确保长时间稳定运行。
    - 高性能:在高速数据传输方面表现出色,支持高达9.5GHz的单端信号传输速率和18Gbps的差分对信号传输速率。
    - 耐用性强:具有宽广的工作温度范围和优良的耐环境性。
    - 易于安装:提供多种安装选项,如导柱(Guide Post)和带贴片垫(Pick & Place Pad),方便集成到PCB设计中。
    - RoHS和无铅:符合环保标准,满足国际市场要求。

    应用案例和使用建议


    QRF8和QRF8-RA系列连接器适用于多种应用场景,例如:
    - 通信设备:用于数据中心的服务器间高速数据传输。
    - 医疗设备:在高精度医疗仪器中用于信号采集和处理。
    - 汽车电子:用于自动驾驶系统中的传感器连接。
    - 工业控制:在复杂工业控制系统中作为信号传输和电源分配的关键组件。
    使用建议:
    - 在设计过程中需充分考虑连接器与PCB之间的配合,特别是导柱的位置,确保良好对接。
    - 在安装过程中要注意正确的焊接方式,以防止因热应力导致的连接不良。

    兼容性和支持


    - QRF8系列与QRM8系列板对板连接器兼容。
    - QRF8-RA系列需要带有Guide Post(导柱)的连接器进行对接。
    - Samtec公司提供了详细的PCB布局指导文档,并且可以通过www.samtec.com/QRF8或www.samtec.com/QRF8-RA获得完整的规范和布局指南。
    - 用户可以联系sig@samtec.com获取更多测试数据和技术支持。

    常见问题与解决方案


    问题1:连接器在高温下出现接触不良现象。
    解决方案:
    检查焊接质量,确保没有虚焊。同时,可适当降低功耗,减少发热。
    问题2:连接器在震动环境下接触不稳定。
    解决方案:
    确保连接器安装稳固,考虑使用导柱或其他固定装置增强稳定性。
    问题3:连接器在长时间使用后接触电阻增加。
    解决方案:
    定期检查和清洁连接器表面,避免灰尘和污染物积累导致电阻上升。

    总结和推荐


    QRF8和QRF8-RA系列连接器凭借其卓越的电气性能、高可靠性和广泛的适用性,在多个关键应用领域展示了出色的表现。通过提供丰富的安装选项和支持文档,Samtec公司为用户提供了一个强大且灵活的选择。总的来说,对于需要高速、高可靠性的应用场合,QRF8和QRF8-RA系列连接器是非常值得推荐的产品。

QRF8-026-07.0-L-D-A-K参数

参数
间距 800μm
排数 2
触头镀层
板上高度 7.01mm
针脚数 52pin
接合堆叠高度 7mm,10mm,12mm
触头镀层厚度 250nm
类型 Array,Female Sockets
长*宽*高 28.37mm(长度)*4.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRF8-026-07.0-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRF8-026-07.0-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRF8-026-07.0-L-D-A-K QRF8-026-07.0-L-D-A-K数据手册

QRF8-026-07.0-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.66 ¥ 89.2109
160+ $ 9.5722 ¥ 80.107
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 89.21
