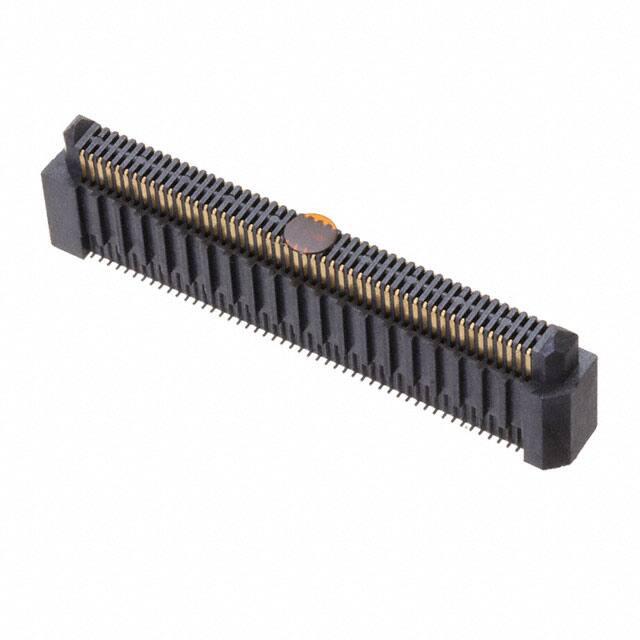

ERM8-050-09.0-L-DV-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距100p双排排针 板对板连接器, ERM8系列, 直角, 表面
供应商型号: ERM8-050-09.0-L-DV-K-TR
供应商: Master
标准整包数: 5

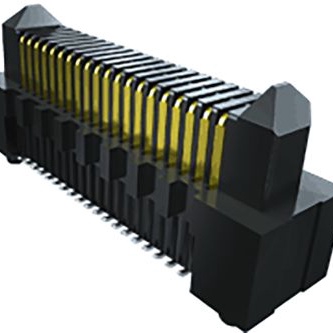

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-050-09.0-L-DV-K-TR

ERM8-050-09.0-L-DV-K-TR概述

    # 电子元器件技术手册:ERM8系列连接器

    产品简介


    ERM8系列连接器是由Samtec公司设计制造的一款高密度、高性能的板对板连接器。这类连接器主要用于工业控制、通信设备、消费电子等领域。产品提供多种选项(如-L和-EGP),支持各种安装方式(如Paste-in-Hole焊接工艺),具有优秀的电气性能和机械稳定性。
    主要功能:
    - 高密度引脚布局,适合小型化设计;
    - 支持多种电压和电流要求;
    - 提供卓越的信号完整性。
    应用领域:
    - 工业自动化;
    - 数据通信;
    - 消费电子产品;
    - 医疗设备。

    技术参数


    以下是根据技术手册整理出的关键技术参数:
    | 参数名称 | 典型值 (mm) | 备注 |
    |
    | 引脚间距 | 1.00
    | 插针直径 | 0.83 ± 0.08
    | 连接器长度 | 5.60
    | 推荐PCB布局厚度 | 1.50 ± 0.05
    | 插拔力 | ≤10 N
    | 工作温度范围 | -40°C 至 +85°C
    以上参数确保了该连接器在恶劣环境下也能保持稳定运行,满足大多数现代电子系统的需求。

    产品特点和优势


    独特功能
    - 高可靠性:采用优质的材料制造,确保长期使用无故障;
    - 易于集成:标准化尺寸便于与现有系统无缝对接;
    - 灵活性强:多样的选项配置可以适应不同的应用场景。
    市场竞争力
    与其他同类产品相比,ERM8系列连接器不仅具备出色的技术指标,而且价格合理,性价比极高,非常适合大规模生产使用。

    应用案例和使用建议


    应用案例
    某通信设备制造商在其最新的基站设备中采用了ERM8系列连接器。这些连接器用于主板之间的高速数据传输,有效提高了系统的整体性能和稳定性。
    使用建议
    - 在设计阶段充分考虑连接器的空间需求,避免与其他组件发生干涉;
    - 使用推荐的PCB布局以获得最佳电气性能;
    - 注意焊接过程中保持适当的温度曲线,防止热损伤。

    兼容性和支持


    该系列产品与多种主流电子元器件兼容良好,能够很好地融入现有的电子电路设计中。Samtec公司提供了全面的技术支持和服务,包括但不限于样品申请、技术支持热线及在线文档资源等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针弯曲 | 调整焊接温度,避免过高的热量输入;适当增加支撑物来减少应力。 |
    | 无法正确插入 | 检查插针是否有污垢或变形,必要时清理或更换。 |
    | 信号质量差 | 确认PCB布局符合推荐标准,检查焊点质量。 |

    总结和推荐


    综上所述,ERM8系列连接器凭借其卓越的设计理念、可靠的质量保证以及广泛的适用范围,在多个行业中表现出色。对于需要高性能板对板连接解决方案的工程师来说,这款产品无疑是一个理想的选择。
    结论
    我们强烈推荐将ERM8系列连接器应用于各种高要求的应用场合。无论是在研发初期还是后期量产阶段,它都能提供稳定可靠的支持。如果您正在寻找一款兼具性能与经济性的连接器解决方案,那么ERM8系列将是您的首选之一。

ERM8-050-09.0-L-DV-K-TR参数

参数
板上高度 12.91mm
针脚数 100pin
接合堆叠高度 14mm,16mm,19mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
触头镀层
长*宽*高 46mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
