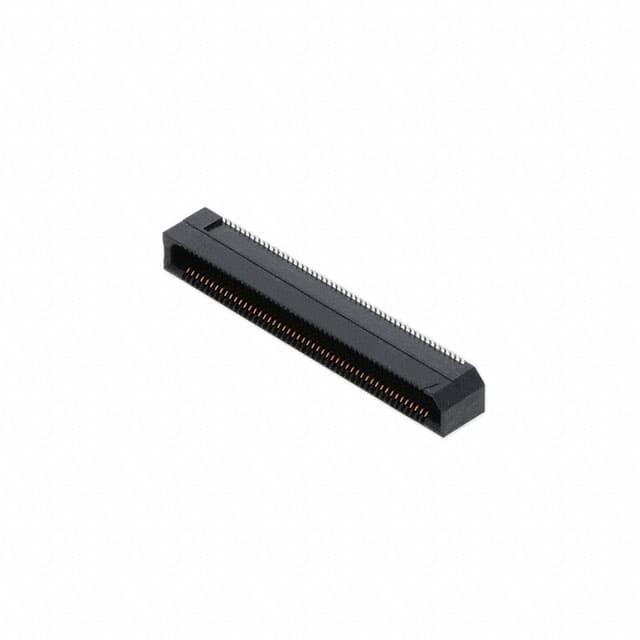

ERF8-050-07.0-L-DV-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距100p双排排母 高速耐用型排母, ERF8系列, 直角, 表面
供应商型号: ERF8-050-07.0-L-DV-K-TR
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERF8-050-07.0-L-DV-K-TR

ERF8-050-07.0-L-DV-K-TR概述

    ERF8系列高可靠度高速插座技术手册

    1. 产品简介


    ERF8系列是Samtec公司推出的一款高可靠度高速插座,专为高密度I/O接口设计。该系列产品采用Robust Edge Rate®接触技术,能有效提高信号传输速度和稳定性。适用于高达10至200个I/O的应用场景,如数据通信、服务器、医疗设备等领域。ERF8系列不仅提供丰富的规格选择,还具备卓越的机械和电气性能,满足各种复杂应用需求。

    2. 技术参数


    - 物理规格:
    - 接触点数量:10µ" (0.25 µm)金镀层,0.80mm (.0315")引脚间距
    - 引脚直径:0.80mm (.0315")
    - 引脚长度:多种规格可选,最长可达10.00mm (.394")
    - 绝缘材料:黑色LCP(液晶聚合物)
    - 电气性能:
    - 电流容量:2.2A/引脚(两个引脚供电)
    - 电压容量:交流225V / 直流318V
    - 频率范围:最高可达7mm mated stack height
    - 环境性能:
    - 工作温度范围:-55°C 至 +125°C
    - RoHS合规:符合欧盟环保指令要求
    - 其他规格:
    - 板端连接器:ERM8
    - 电缆端连接器:ERCD, ERDP
    - 表面处理:金(0.76 µm)+ 哑光锡
    - 包装方式:带状和卷带式(仅限部分规格)

    3. 产品特点和优势


    ERF8系列的主要特点包括:
    - Robust Edge Rate®接触技术:增强接触可靠性和信号完整性。
    - “Zippered” unmating功能:在异常情况下减少插拔压力,提高系统稳定性。
    - 宽广的工作温度范围:适应极端环境条件。
    - 高电流和电压容量:确保稳定的电力传输。
    - 丰富的规格选择:满足不同应用场景需求。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心: 用于服务器间的数据交换。
    - 医疗设备: 在需要高度可靠的信号传输环境中。
    - 工业控制: 实现复杂的自动化控制系统。
    使用建议:
    - 根据具体应用需求选择合适的引脚数量和长度。
    - 在设计PCB时参考Samtec官方网站上的推荐布局。
    - 注意环境因素(如温度变化)对产品性能的影响,进行适当的热管理设计。

    5. 兼容性和支持


    - 兼容性:ERF8系列与ERM8板端连接器及ERCD、ERDP电缆端连接器完美兼容。
    - 支持服务:Samtec公司提供全面的技术支持和售后服务,包括定制化设计、故障排查和技术咨询等。

    6. 常见问题与解决方案


    - 问题1: 插拔过程中出现接触不良现象。
    - 解决方案: 检查接触点是否有灰尘或氧化,定期清洁接触表面;确认引脚长度和弯曲角度是否符合标准。

    - 问题2: 温度过高导致系统失效。
    - 解决方案: 在设计时考虑热管理措施,如增加散热片或优化通风路径。

    7. 总结和推荐



    总结

    :
    ERF8系列凭借其高可靠度和广泛的应用场景,在高性能电子设备中展现出色的表现。无论是对于服务器、医疗设备还是工业控制系统,ERF8系列都是理想的连接解决方案。其优秀的电气性能和宽广的工作温度范围使其能够应对各种严苛环境挑战。
    推荐:
    鉴于ERF8系列在可靠性、耐用性和适用性方面的显著优势,我们强烈推荐该系列产品给各类需要高性能连接器的用户。无论是从设计阶段还是后期维护,Samtec公司都能提供全方位的支持和服务。

ERF8-050-07.0-L-DV-K-TR参数

参数
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Socket
间距 800μm
排数 2
触头镀层
板上高度 7.24mm
针脚数 100pin
接合堆叠高度 9mm,12mm,15mm,16mm,22mm
长*宽*高 46mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
