TSW-115-08-G-D-RA

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距30p双排排针, TSW系列
供应商型号: UA-TSW-115-08-G-D-RA
供应商: 海外现货
标准整包数: 1

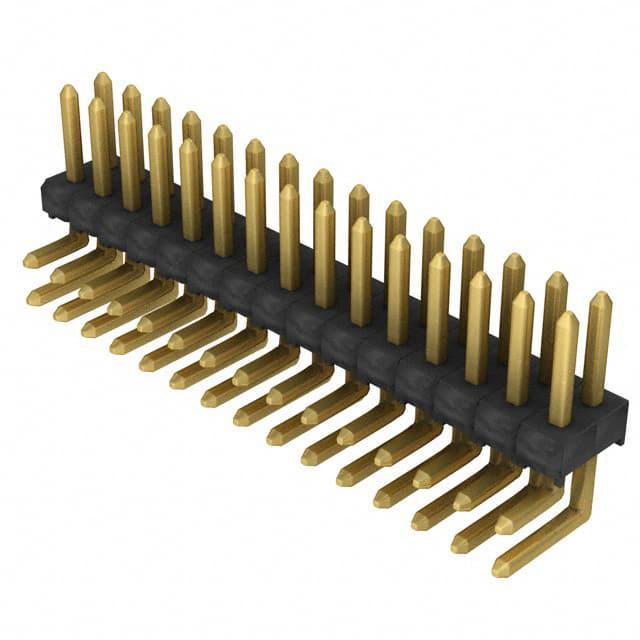

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-115-08-G-D-RA

TSW-115-08-G-D-RA概述


    产品简介


    产品类型: 连接器
    主要功能: 提供稳定的电气连接解决方案
    应用领域: 广泛应用于工业自动化、通信设备、汽车电子、医疗设备等领域

    技术参数


    - 针间距: 2.54 mm (0.100")
    - 针数范围: 1 到 50 针
    - 电压等级:
    - 550 VAC (与 SSW 连接)
    - 500 VAC (与 BCS 或 ESQ 连接)
    - 450 VAC (与 BCS 或 SSM 连接)
    - 400 VAC (与 CES 连接)
    - 温度范围:
    - -55°C 至 +125°C(金电镀)
    - -55°C 至 +105°C(锡电镀)
    - 电流额定值:
    - 每个引脚 5.2 A(与 ESW, SSW, SLW, SSQ, SSM, BCS, SNT 连接)

    产品特点和优势


    - 高性能材料: 使用黑色玻璃填充聚酯作为绝缘材料,天然液态结晶聚合物作为终端材料。
    - 高可靠性: 适用于严苛的工作环境,可承受高达 125°C 的高温。
    - 广泛的兼容性: 可以与多种电缆和板端连接器(如 SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW)配合使用。
    - 高电流承载能力: 单个引脚可以承载高达 5.7 A 的电流。
    - RoHS 兼容: 符合 RoHS 标准,环保无铅。

    应用案例和使用建议


    - 工业自动化: 在自动化设备中,用于信号和电源传输。根据具体需求选择合适的引脚配置。
    - 通信设备: 用于高速数据传输系统。注意保持良好的散热设计,避免过热。
    - 汽车电子: 适用于各种车载传感器和控制系统。建议进行防水处理以防止腐蚀。
    - 医疗设备: 高可靠性是关键因素。建议使用镀金引脚,以提高抗腐蚀性能。

    兼容性和支持


    - 兼容性: 支持多种不同的连接器类型,如 SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW 等。
    - 技术支持: Samtec 提供详尽的技术文档和支持服务,帮助客户进行设计和集成。

    常见问题与解决方案


    1. 问题: 连接器温度过高
    解决方案: 检查散热设计是否合理,确保有足够的散热空间。如果需要,增加散热片或风扇辅助散热。
    2. 问题: 电流传输不稳定
    解决方案: 确保连接器安装牢固且清洁。检查电线是否正确连接并匹配所需电流等级。
    3. 问题: 引脚损坏
    解决方案: 检查是否有误操作导致的机械损伤。更换损坏的引脚,或者重新选择符合需求的连接器型号。

    总结和推荐


    综合评估: 该连接器具有高可靠性、广泛的应用范围以及良好的兼容性。其能够在极端环境中稳定运行,并提供出色的电流承载能力。
    推荐使用: 由于其出色的性能和可靠性,强烈推荐在对电气连接有较高要求的应用场景中使用。无论是工业自动化还是医疗设备,都能展现出卓越的表现。

TSW-115-08-G-D-RA参数

参数
针脚数 30pin
颜色 黑色
间距-配接 2.54mm
额定电流 6.3A
排数 2
防护等级 -
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 38.1mm*2.54mm*12.76mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-115-08-G-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-115-08-G-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-115-08-G-D-RA TSW-115-08-G-D-RA数据手册

TSW-115-08-G-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1705 ¥ 34.9487
50+ $ 3.6206 ¥ 30.3405
100+ $ 3.1605 ¥ 26.4853
500+ $ 2.7386 ¥ 22.9494
1000+ $ 2.2649 ¥ 18.98
2000+ $ 1.8811 ¥ 15.7634
5000+ $ 1.5735 ¥ 13.1856
10000+ $ 1.2795 ¥ 10.7219
库存: 407
起订量: 30 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.94
