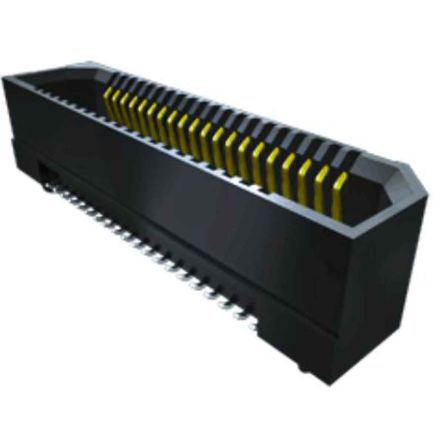

ERF8-025-01-L-D-RA-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距50p双排排母 板对板, ERF8系列, 直角, 表面
供应商型号: SR-ERF8-025-01-L-D-RA-TR
供应商: 海外现货
标准整包数: 200
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERF8-025-01-L-D-RA-TR

ERF8-025-01-L-D-RA-TR概述


    产品简介


    ERF8-XXX-XX.X-DV-XXXX-XX电子元器件是一种高性能、多功能的边缘速率插座组装件,主要用于高速通信和数据传输系统。这类产品设计用于满足对高可靠性、高密度连接的需求,适用于各种高端电子产品,如服务器、交换机和路由器等。

    技术参数


    - 接触材料: BeCu(铍铜)
    - 绝缘材料: Vectra E-130I,UL94V-0 级,黑色
    - 插针数量: 可配置多个位置
    - 插针间距: 0.8 mm
    - 金层厚度:
    - 10 μ英寸选择性金在接触区域,哑光锡在尾部
    - 30 μ英寸选择性金在接触区域,哑光锡在尾部
    - 30 μ英寸选择性金在接触区域,锡铅(90/10±5%)在尾部
    - 包装选项:
    - 带卷盘式 (TR)
    - 全卷式带卷盘式 (FR)
    - 盘式(仅限100位置)
    - 选项: 搭锁(-L)、屏蔽(-S)、延长导柱(-EGP)、延长导柱屏蔽(-EGPS)

    产品特点和优势


    - 高可靠性: BeCu材质的接触部分提供了长期的稳定性和耐用性。
    - 多功能配置: 用户可以根据需求选择不同的插针数量、间距以及镀层选项,灵活适应多种应用需求。
    - 易于集成: 设计紧凑,适用于高密度的应用场合,且便于集成到现有系统中。
    - 高标准认证: 符合UL94V-0防火标准,确保在恶劣环境下的稳定运行。

    应用案例和使用建议


    应用案例
    该产品常用于服务器、交换机、路由器等高端通信设备中。通过精密设计和高品质材料,保证了信号传输的高效性和稳定性。
    使用建议
    1. 确保正确配置: 在安装前仔细确认所选配置是否符合您的具体需求。
    2. 保持清洁: 定期清理插座以避免灰尘和其他污染物影响接触性能。
    3. 防静电措施: 安装过程中注意采取防静电措施,以防止静电损坏电子元件。

    兼容性和支持


    - 兼容性: 该产品可与多种不同的电子设备和组件兼容,确保广泛的应用范围。
    - 技术支持: SAMTEC公司提供全方位的技术支持和维护服务,包括产品咨询、故障排除等。

    常见问题与解决方案


    1. 问题: 插座的接触电阻过高。
    - 解决方案: 检查插针是否清洁,必要时重新清洁。确认使用的镀层选项是否合适。
    2. 问题: 插入拔出时阻力过大。
    - 解决方案: 检查是否需要调整插入力设置。如果插针间距过小,可能需要更换为更大间距的产品。

    总结和推荐


    ERF8-XXX-XX.X-DV-XXXX-XX是一款高度可靠、多功能的电子元器件,特别适合用于需要高密度连接和高信号完整性的应用场合。其多功能配置、良好的兼容性和高水平的支持使其在市场上具有很强的竞争优势。强烈推荐在高要求的通信和数据传输系统中使用这款产品。

ERF8-025-01-L-D-RA-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 6.25mm
针脚数 50pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Socket
长*宽*高 33mm(长度)*11.35mm(高度)
通用封装 SMD,P=0.8mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERF8-025-01-L-D-RA-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERF8-025-01-L-D-RA-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERF8-025-01-L-D-RA-TR ERF8-025-01-L-D-RA-TR数据手册

ERF8-025-01-L-D-RA-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 7.4625 ¥ 63.6551
500+ $ 6.4875 ¥ 55.3384
1000+ $ 5.6 ¥ 47.768
库存: 2954
起订量: 200 增量: 200
交货地:
最小起订量为:100
合计: ¥ 6365.51
