FTMH-120-03-F-DV-ES-P

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.0mm间距40p双排排针, FTMH系列, 直角
供应商型号: 200-FTMH12003FDVESP
供应商: Mouser
标准整包数: 1

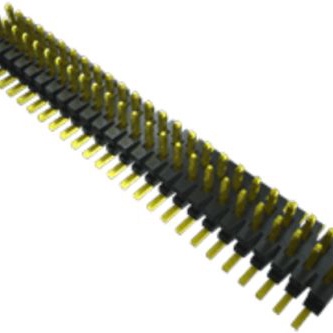

SAMTEC 矩形连接器 - 外壳 FTMH-120-03-F-DV-ES-P

FTMH-120-03-F-DV-ES-P概述


    产品简介


    本产品为双排垂直表面贴装终端条(Double Row Vertical Surface Mount Terminal Strip),型号为FTMH-1XX-XX-XX-DV-XX-X-XX。此款终端条主要用于电子电路板上的信号传输和电源分配。它具有高密度的针脚布局和多种可选配置,适用于广泛的应用场景,如通信设备、计算机主板、工业控制板等。

    技术参数


    | 参数 | 规格 |

    | 针脚数 | 从2个到50个针脚(最多可达75个,仅限Samtec制造) |
    | 引脚样式 | -02: 1.91 mm;-03: 1.65 mm |
    | 行规格 | 双排垂直排列 |
    | 针脚长度 | 标准长度:1.91 mm 或 1.65 mm |
    | 插拔力 | 最小推力:1.0 lb (16 oz) |
    | 尺寸公差 | 长度和宽度公差为±0.010 in(0.25 mm) |
    | 绝缘材料 | 黑色LCP,UL-94-V-0等级 |
    | 端子材料 | 磷青铜 |

    产品特点和优势


    1. 高密度针脚布局:提供多达50个针脚的紧凑设计,使得该终端条能够在有限的空间内实现高效连接。
    2. 灵活的配置选项:用户可以根据需要选择不同的引脚样式、行规格、插头和包装选项,以适应不同的应用场景。
    3. 坚固耐用:采用磷青铜端子材料,保证了长时间的可靠性和稳定性。
    4. 易于集成:兼容Pick & Place机器自动化生产流程,提高组装效率。

    应用案例和使用建议


    该终端条广泛应用于各种电子设备中,例如通信设备、计算机主板和工业控制系统等。为了确保最佳性能,建议在设计和组装过程中遵循以下建议:
    - 在装配前确保针脚无损坏,并按照制造商提供的技术规范进行精确对齐。
    - 对于高密度应用场合,可以考虑使用Snap On End Shrouds以保护和固定针脚。

    兼容性和支持


    - 该产品支持Pick & Place自动装配,提高了生产效率。
    - 可与标准的SMT设备兼容。
    - Samtec公司提供了全面的技术支持和售后服务,包括技术咨询、维修服务和质保政策。

    常见问题与解决方案


    1. 问题:插入时插拔力过大
    - 解决方法:检查是否正确选择了合适的引脚样式,并确认针脚对齐无误。
    2. 问题:安装后出现针脚变形
    - 解决方法:重新安装并确保针脚垂直对齐,避免过度弯曲。

    总结和推荐


    总体而言,这款双排垂直表面贴装终端条是为高密度连接需求而设计的,适用于多种电子设备。其出色的机械性能和广泛的兼容性使其成为市场上非常有竞争力的产品。我们强烈推荐将此产品用于对连接性能要求较高的应用场景。

FTMH-120-03-F-DV-ES-P参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 40pin
类型 Header,Push-Pull
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTMH-120-03-F-DV-ES-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTMH-120-03-F-DV-ES-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FTMH-120-03-F-DV-ES-P FTMH-120-03-F-DV-ES-P数据手册

FTMH-120-03-F-DV-ES-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.4865 ¥ 63.2609
26+ $ 6.3504 ¥ 53.6609
52+ $ 5.9076 ¥ 49.9192
104+ $ 5.6268 ¥ 47.5465
520+ $ 4.389 ¥ 37.0871
1014+ $ 4.032 ¥ 34.0704
2522+ $ 3.3075 ¥ 27.9484
库存: 82
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.26
直接购买
加入购物车
