HLE-125-02-G-DV-PE-LC

厂牌: SAMTEC
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 2 50pin 4.1A 250nm 金 黑色 通孔安装 63.5mm(长度)*7.62mm(高度)
供应商型号: N-HLE-125-02-G-DV-PE-LC
供应商: 云汉优选
标准整包数: 1

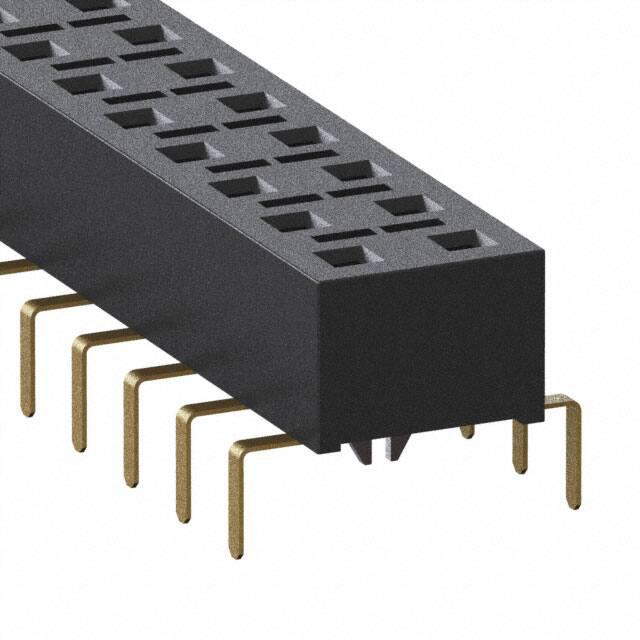

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-125-02-G-DV-PE-LC

HLE-125-02-G-DV-PE-LC概述


    产品简介


    HLE系列连接器是专为高密度互连而设计的产品,特别适用于工业控制、通信设备和自动化系统等领域。这些连接器采用了创新的设计,具有高性能、可靠性强的特点。其中,HLE–116–02–L–DV–K 和 HLE–110–02–L–DV 等型号因其卓越的电气性能和广泛的适用性而备受青睐。

    技术参数


    - 基本规格:(2.54 mm) .100"
    - 插拔次数:未明确提及
    - 触点材料:铍铜 (BeCu)
    - 镀层:金或锡镀层(50 µ" (1.27 µm) 镍下)
    - 电流额定值:4.1 A 每个针脚(两个针脚供电)
    - 电压等级:400 VAC
    - 操作温度范围:-55 °C 至 +125 °C
    - 兼容尾部选项:通过底部进入、顶入式、通孔安装(根据型号不同)

    产品特点和优势


    HLE系列连接器在多个方面表现出色,具有以下特点:
    - 可靠性高:采用铍铜材料和精密制造工艺,确保长期使用中的稳定性能。
    - 电气性能优越:支持高达4.1 A 的电流和400 VAC 的电压,适用于需要高载流能力的应用场景。
    - 环境适应性强:能够在极端环境下工作,从-55 °C 到 +125 °C 的宽泛温度范围内保持稳定性能。
    - 兼容性强:可与多种连接器类型(如TSW、MTSW、DW等)适配,便于集成到现有系统中。

    应用案例和使用建议


    HLE系列连接器广泛应用于各种设备和系统中,例如:
    - 工业自动化设备:用于传感器和执行器之间的信号传输。
    - 通信设备:作为高速数据传输通道的关键部件。
    - 医疗设备:要求高性能和稳定性的场合,如监护仪和成像设备。
    使用建议:
    1. 在安装过程中需注意插入深度,以确保可靠的电接触。
    2. 建议结合具体应用场景选择合适的尾部选项(如底进式或顶入式),以优化空间利用率。
    3. 确保焊接质量,特别是表面贴装部分,以提高整体可靠性。

    兼容性和支持


    HLE系列连接器与多种类型的连接器兼容,可广泛应用于不同的系统架构中。制造商提供详尽的技术文档和客户支持服务,以帮助用户更好地了解产品特性和应用方法。

    常见问题与解决方案


    - 问题1:连接器在焊接后出现松动现象。
    解决方案:检查焊接工艺是否规范,确保焊点均匀且牢固。若问题依旧,建议联系技术支持进行进一步检查。

    - 问题2:插入后触点未能完全接合。
    解决方案:确认插入深度符合要求,并检查是否有异物阻碍接触。如有必要,重新调整或更换连接器。

    总结和推荐


    HLE系列连接器凭借其出色的电气性能、可靠性和广泛的兼容性,在多个领域展现出了强大的竞争力。其独特的设计和优良的品质使其成为高要求应用的理想选择。无论是工业控制还是通信系统,HLE系列都能满足您的需求。强烈推荐使用该系列产品。

HLE-125-02-G-DV-PE-LC参数

参数
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
类型 Pass Through,Push-Pull,Receptacle
排数 2
针脚数 50pin
间距-配接 2.54mm
额定电流 4.1A
颜色 黑色
长*宽*高 63.5mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

HLE-125-02-G-DV-PE-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-125-02-G-DV-PE-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-125-02-G-DV-PE-LC HLE-125-02-G-DV-PE-LC数据手册

HLE-125-02-G-DV-PE-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.0456 ¥ 42.8876
库存: 40
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1072.19
