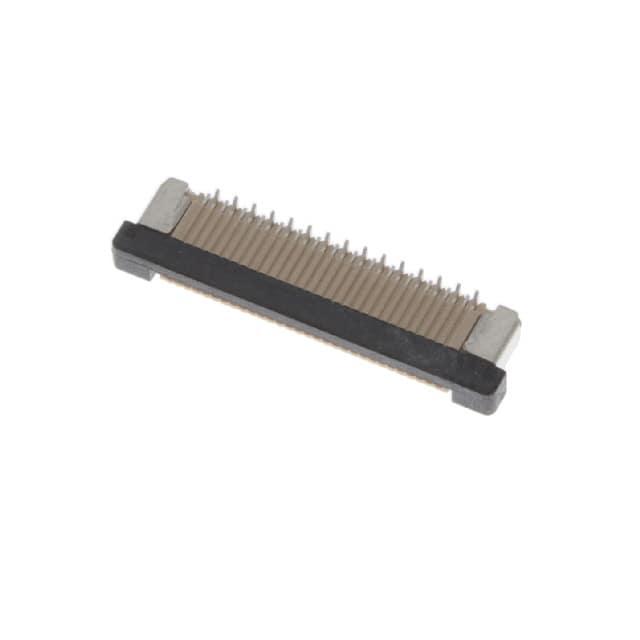

ZF5S-30-03-T-WT-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 30pin 自然色 4.87mm FFC 1.8A 锡 底部 贴片安装
供应商型号: 200-ZF5S3003TWTTR
供应商: Mouser
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF5S-30-03-T-WT-TR

ZF5S-30-03-T-WT-TR概述


    产品简介


    ZF5S-XX-XX-X-WT-X-XX是一款专为零插入力(Zero Insertion Force, ZIF)设计的电子元器件。该组件通常用于高密度连接器应用中,适用于多种类型的电路板组装,如计算机主板、服务器和其他高性能电子设备。它的主要功能是提供一种无损伤插入和拔出的功能,从而减少对引脚和插座的机械磨损,提高系统的可靠性和使用寿命。

    技术参数


    - 接线柱数量:从4个到50个不等。
    - 接线柱样式:
    - `-01`:使用C-297-01-T。
    - `-02`:使用C-297-03-T。
    - `-03`:同时使用C-297-02-T和C-297-04-T。
    - 镀层规格:纯锡(T),哑光表面。
    - 焊接片:使用WT-60-01-T。
    - 其他选项:Kapton垫片(仅在-03接线柱样式下不可用)。
    - 包装方式:
    - 空白:管装(见注释8)。
    - `-TR`:带状卷盘(见注释9和10)。
    - `-FR`:全卷带状卷盘(见注释9和10)。
    - 材料和颜色:外壳为LCP,自然色;盖子为LCP,黑色;触点为磷青铜;焊接片为黄铜。
    - 公差和尺寸:详细尺寸和公差请参见图纸上的表格。

    产品特点和优势


    ZF5S-XX-XX-X-WT-X-XX的主要优势在于其卓越的耐用性和可靠性。它采用零插入力设计,有效降低了对插头和插座的磨损,延长了产品的使用寿命。此外,该组件具有高密度的接线柱设计,可以实现更高的信号传输效率,同时占用更小的空间,非常适合空间受限的应用环境。其多样的接线柱样式和选项也增加了其适用范围,使其能够适应各种不同的应用场景。

    应用案例和使用建议


    ZF5S-XX-XX-X-WT-X-XX常用于需要高密度连接和高性能的电路板设计中。例如,在计算机服务器和数据中心的主板设计中,它可用于实现CPU与内存模块之间的高效通信。在实际应用中,建议选择合适的接线柱样式和包装方式以满足具体需求。例如,对于需要频繁插拔的应用场合,可以选择-01接线柱样式,因为它具有更低的插入力。

    兼容性和支持


    该组件与多种不同类型的电路板和电子设备高度兼容,支持标准的零插入力操作。制造商SAMTEC提供了详尽的技术支持和维护服务,包括但不限于产品咨询、定制设计和技术培训。为了确保最佳使用效果,用户应参考SAMTEC官方网站上的SPES(Samtec Packaging Efficiency Standards)标准进行包装和处理。

    常见问题与解决方案


    - 问题1:如何正确选择合适的接线柱样式?
    - 解决方案:根据应用的具体需求和预期的操作频率来选择适当的接线柱样式。例如,对于需要较低插入力的应用,可以选择-01接线柱样式。
    - 问题2:如何避免接触不良?
    - 解决方案:确保所有接线柱都安装正确且紧密。如果出现接触不良的情况,建议检查是否有松动的接线柱并重新安装。

    总结和推荐


    总体而言,ZF5S-XX-XX-X-WT-X-XX是一款集多功能性和可靠性于一身的电子元器件。其零插入力设计和高密度接线柱使其成为许多高端应用的理想选择。通过遵循制造商的指南和建议,用户可以充分发挥其性能优势,实现更稳定、可靠的系统运行。因此,强烈推荐在需要高密度连接和高性能要求的应用中使用这款组件。

ZF5S-30-03-T-WT-TR参数

参数
扁平柔性类型 FFC
端接 焊盘
针脚数 30pin
间距 500μm
外壳颜色 自然色
板上高度 4.87mm
额定电流 1.8A
触头镀层
连接器/触头类型 底部
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
