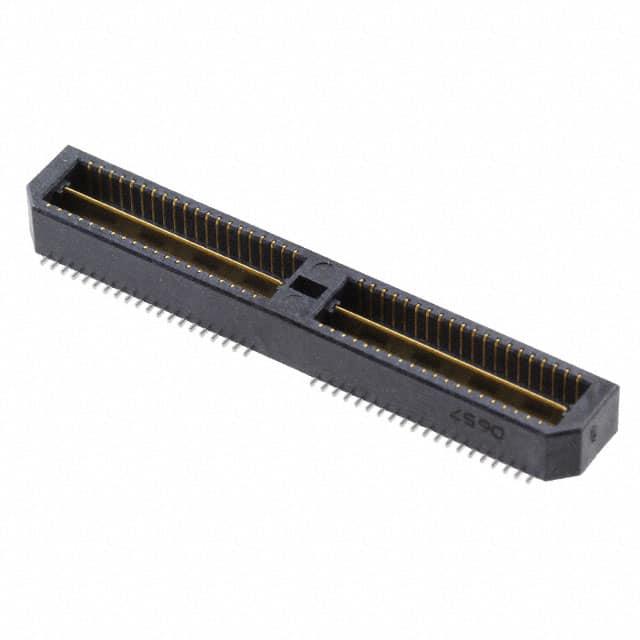

QTE-040-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针 线对板连接器, QTE系列, 直角, 表面
供应商型号: C6157367
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-01-F-D-A

QTE-040-01-F-D-A概述


    产品简介


    QTE-20-XX-D-XX-X-X
    QTE-20-XX-D-XX-X-X 是一款由Samtec公司生产的高密度双排HS终端装配,具有多种选项配置。这款产品广泛应用于通信设备、计算机硬件、工业自动化系统等领域。QTE-20-XX-D-XX-X-X 的设计旨在提供稳定可靠的连接解决方案,适用于需要密集连接的应用场合。

    技术参数


    - 引脚数量:可选 20, 40, 60, 80, 100 个位置(每行)
    - 引脚规格:.1680 [4.267], .2861 [7.267], .4042 [10.267], .6010 [15.265], .7190 [18.263], .8370 [21.260], .9540 [24.231], 1.1510 [29.260], .5220 [13.258], .5606 [14.239]
    - 电镀规格:选择 Flash Gold (.03 µ"), Light Gold (.10 µ"), Heavy Gold (.30 µ"), Selective Electro-polished Gold (.50 µ")
    - 包装方式:托盘(Tray)和卷带(Tape & Reel),最大支持 60 个位置
    - 安装方式:多种安装选项如锁扣、导轨、螺钉固定等
    - 工作环境:符合UL94V-0标准,耐高温和高湿度环境

    产品特点和优势


    1. 高可靠性:采用高强度磷青铜材料,确保长期使用的可靠性和稳定性。
    2. 多样化的配置选项:提供多种引脚数量、电镀规格和安装方式,满足不同应用场景的需求。
    3. 良好的兼容性:可以与现有的多种设备和元器件无缝对接,提高系统的整体兼容性。
    4. 易于维护:采用多种安装选项,使得设备在后期维护时更加方便快捷。
    5. 高性能:通过严格的测试和质量控制流程,保证产品的高性能和一致性。

    应用案例和使用建议


    应用案例:
    QTE-20-XX-D-XX-X-X 广泛应用于电信基础设施、数据中心和高端工业自动化设备中。例如,在电信基站中,这款产品用于连接多块电路板,提供稳定的数据传输通道;在工业机器人中,它则用于实现各个部件之间的信号传递和电力供应。
    使用建议:
    1. 热管理:在高功率应用中,需要注意散热问题,合理布置设备以保证良好的通风。
    2. 安装方法:根据不同应用场景选择合适的安装选项,例如在高振动环境下优先选择锁扣或螺钉固定方式。
    3. 兼容性考虑:在选用此产品之前,需确保其与系统其他部分的电气接口相匹配。

    兼容性和支持


    QTE-20-XX-D-XX-X-X 设计时充分考虑了与其他设备的兼容性问题,支持多种引脚间距和电镀规格,可与不同品牌和型号的电子元件进行搭配使用。Samtec公司为客户提供全面的技术支持服务,包括安装指导、故障排查和技术培训等。

    常见问题与解决方案


    1. 问题:插拔过程中出现接触不良现象。
    - 解决方案:检查引脚是否有氧化或变形,必要时更换新的连接器。
    2. 问题:工作时发热严重。
    - 解决方案:确认负载电流是否超过额定值,调整电路设计以减少功耗。
    3. 问题:插入力过大。
    - 解决方案:适当调整锁扣或螺钉的紧固程度,或者选择更易插入的设计版本。

    总结和推荐


    综上所述,QTE-20-XX-D-XX-X-X 作为一款高性能的电子元器件,在通信、计算及工业自动化等领域展现了卓越的应用价值。它的多样化配置和优良的兼容性使其能够适应各种复杂的应用环境。无论是从性能、耐用性还是成本效益来看,都是一款值得推荐的产品。对于需要稳定连接解决方案的客户来说,选择QTE-20-XX-D-XX-X-X 将是一个明智的决定。

QTE-040-01-F-D-A参数

参数
针脚数 80pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-01-F-D-A QTE-040-01-F-D-A数据手册

QTE-040-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.373
10+ ¥ 53.108
48+ ¥ 52.261
96+ ¥ 51.414
库存: 50
起订量: 1 增量: 48
交货地:
最小起订量为:1
合计: ¥ 54.37
