QFS-026-04.25-H-D-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距52p双排排母 为板供电, QFS系列, 直角, 通孔安装
供应商型号: N-QFS-026-04.25-H-D-A
供应商: 云汉优选
标准整包数: 1

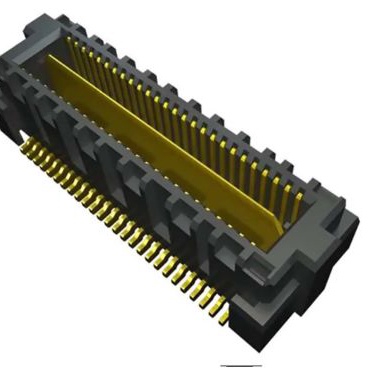

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-026-04.25-H-D-A

QFS-026-04.25-H-D-A概述


    产品简介


    本文档介绍的是Samtec公司的QFS系列连接器,这是一种高性能的双排连接器,广泛应用于电信、数据通信、工业自动化等领域。这些连接器具有多样的配置选项,以适应不同的应用场景需求。主要功能包括信号传输、电源传输以及射频信号传输等。

    技术参数


    | 参数 | 值 |

    | 针数 | -026, -052, -078, -104, -130 (每行) |
    | 插拔力 | 信号:0.5磅;接地:1磅;电源:0.5磅;射频:0.5磅 |
    | 接触镀层选项 | 10微英寸选择性金、30微英寸金、30微英寸选择性金、10微英寸选择性金(具体参见表7) |
    | 引脚间距 | 0.07874英寸(典型值) |
    | 尺寸 | 宽度:3.56毫米,长度:多种规格 |
    | 包装方式 | 托盘、带状和卷式、整卷带式 |

    产品特点和优势


    - 高可靠性:采用优质材料制造,确保长时间稳定运行。
    - 多配置选项:可以根据不同需求选择不同类型的引脚和功能组合。
    - 紧凑设计:适合于空间受限的应用场合。
    - 易于集成:提供多种包装方式,方便集成到各种系统中。
    - 多功能性:支持信号传输、电源传输和射频信号传输,适应多种应用需求。

    应用案例和使用建议


    应用案例
    QFS系列连接器适用于多种应用场景,例如电信基站、数据中心、工业控制系统、医疗设备等。它们在这些场景中主要用于信号传输、电源传输和射频信号传输。
    使用建议
    - 在进行板级布局时,建议预留足够的空间以确保良好的散热性能。
    - 考虑到机械强度要求,应选择合适的引脚镀层,如金镀层以提高耐久性和导电性。
    - 由于QFS连接器具有多种配置选项,选择最适合特定应用的配置可以有效提升系统的整体性能。

    兼容性和支持


    - 兼容性:QFS系列连接器可与标准尺寸的电路板和其他相关组件无缝兼容。
    - 技术支持:Samtec公司提供了详尽的技术文档和支持服务,用户可以通过电话、电子邮件或访问其官方网站获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚接触不良 | 检查接触面是否清洁,必要时重新焊接。 |
    | 插入阻力过大 | 确认插针是否正确插入,检查是否有物理障碍。 |
    | 插拔次数过多导致损坏 | 定期检查并更换磨损部件,注意操作过程中避免过度弯曲引脚。|

    总结和推荐


    QFS系列连接器凭借其卓越的性能和丰富的配置选项,在市场上具备很强的竞争优势。无论是电信基站还是工业自动化设备,它都能提供可靠的连接解决方案。建议用户根据具体应用需求选择最合适的配置,并参考技术手册中的使用建议,以确保最佳的性能和使用寿命。综上所述,我们非常推荐使用Samtec的QFS系列连接器。

QFS-026-04.25-H-D-A参数

参数
触头镀层
板上高度 7.06mm
针脚数 52pin
接合堆叠高度 10mm,11mm,14mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
长*宽*高 22.36mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-026-04.25-H-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-026-04.25-H-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-026-04.25-H-D-A QFS-026-04.25-H-D-A数据手册

QFS-026-04.25-H-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 10.9604 ¥ 93.1634
52+ $ 10.6502 ¥ 90.5267
104+ $ 8.415 ¥ 71.5275
208+ $ 7.905 ¥ 67.1925
468+ $ 6.5892 ¥ 56.0082
库存: 701
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 931.63
