TSM-117-01-F-DV

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距34p双排排针, TSM系列, 垂直, 表面
供应商型号: 200-TSM11701FDV
供应商: Mouser
标准整包数: 1

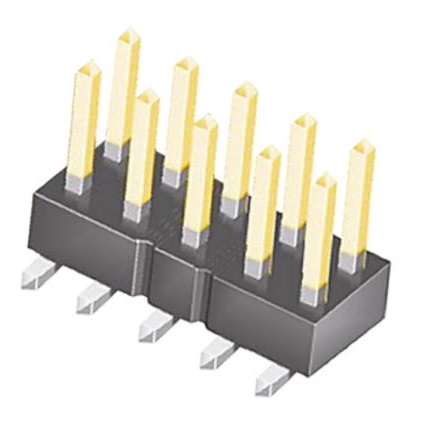

SAMTEC 矩形连接器 - 针座 - 公插针 TSM-117-01-F-DV

TSM-117-01-F-DV概述

    电子元器件产品技术手册

    1. 产品简介


    本手册描述的是Samtec公司的TSM系列电子连接器。这些连接器属于SMT(表面贴装技术)型插头,广泛应用于各类电子设备中。它们主要用于实现电路板间的信号传输,是电源和数据连接的理想选择。此系列连接器支持多种安装方式,包括垂直和水平安装,适用于多种工业和消费电子产品。

    2. 技术参数


    | 参数 | 描述 |

    | 连接器类型 | SMT .025" SQ POST HEADER |
    | 针数/行 | 02 到 36 |
    | 插针高度 | 0.230英寸 (5.84毫米) 或 0.320英寸 (8.13毫米) |
    | 绝缘材料 | 黑色液晶聚合物 |
    | 端子材料 | 磷青铜 |
    | 表面处理 | Au 或 Sn over 50 µ" (1.27 µm) Ni |
    | 工作温度范围 | -55°C 至 +105°C (锡),-55°C 至 +125°C (金) |
    | 电压额定值 | 475 VAC -SV/-DV 与 BCS 或 SSM 结合使用时 |
    | RoHS 合规性 | 是 |

    3. 产品特点和优势


    TSM系列连接器具有多个独特的功能和优势:
    - 高可靠性:采用磷青铜端子和高品质表面处理,确保长期稳定的工作表现。
    - 广泛的应用范围:支持垂直和水平安装,可应用于多种场合,包括工业自动化、消费电子、通信等领域。
    - 易安装:提供多种规格,满足不同的设计需求。
    - 环保认证:符合RoHS标准,符合环保要求。

    4. 应用案例和使用建议


    - 工业自动化设备:在工业环境中,连接器必须承受高温和震动,TSM系列连接器因其坚固的设计而表现出色。
    - 通信设备:用于高速数据传输,其高电流承载能力和抗干扰能力使其成为优选。
    - 消费电子:小型化设计使其成为手机、平板电脑等便携设备的首选。
    使用建议:
    - 确保所有接线正确无误。
    - 使用符合规范的焊接工具进行焊接,避免损坏连接器。
    - 在高温环境下工作时,注意散热以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:TSM系列连接器与多种组件兼容,如SSW、SSQ、SSM、BCS等。可与不同类型的电缆和母端连接器配合使用。
    - 技术支持:厂商提供详尽的技术文档和客户支持,包括安装指南、维护手册和常见问题解答。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器不能正常插入 | 检查针脚和插座是否对齐 |
    | 信号传输不稳定 | 确保焊接质量,重新检查焊接点 |
    | 温度过高导致性能下降 | 降低环境温度或使用散热措施 |

    7. 总结和推荐


    总结:TSM系列连接器以其高可靠性、多功能性和广泛适用性在市场上脱颖而出。其坚固的设计和优异的电气性能使其成为多种应用的理想选择。
    推荐:强烈推荐使用TSM系列连接器。它不仅能满足基本的连接需求,还能适应复杂的工作环境,是一款性价比极高的产品。

TSM-117-01-F-DV参数

参数
类型 Header,Push-Pull
针脚数 34pin
排数 2
触头镀层 - 配接
额定电流 5.4A
间距-配接 2.54mm
触头镀层厚度 - 配接 76nm
颜色 黑色
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 散装

TSM-117-01-F-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-117-01-F-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSM-117-01-F-DV TSM-117-01-F-DV数据手册

TSM-117-01-F-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1745 ¥ 35.0241
52+ $ 3.6072 ¥ 30.2644
104+ $ 3.1968 ¥ 26.8212
507+ $ 2.7615 ¥ 23.169
1001+ $ 1.995 ¥ 16.7381
2002+ $ 1.638 ¥ 13.7428
5005+ $ 1.2285 ¥ 10.3071
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.02
