BSE-060-01-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距120p双排排母 板对板, BSE系列, 直角, 表面
供应商型号: ET-3670789
供应商: 海外现货
标准整包数: 1

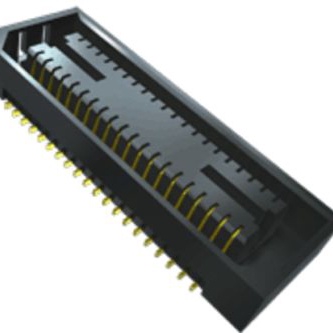

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BSE-060-01-L-D-A

BSE-060-01-L-D-A概述


    产品简介


    本产品为一种高密度双排连接器(BSE-XXX-01-D),主要用于电路板间的高效信号传输和电源分配。它广泛应用于通信设备、工业自动化控制、医疗仪器、汽车电子等多个领域,能够满足高速数据传输和强电流承载的需求。

    技术参数


    - 产品型号: BSE-XXX-01-D
    - 引脚数量: 支持20至120个引脚(每行)
    - 接触材料: 镀金磷青铜尾部
    - 绝缘材料: 黑色LCP材料
    - 额定电流: 1A/引脚
    - 电压等级: 100V DC
    - 接触电阻: ≤20mΩ
    - 耐温范围: -40°C至+105°C
    - 引脚间距: 0.8mm
    - 最大弯曲度: 2°
    - 引脚长度: 3.25mm ±0.08mm
    - 包装形式: 卷带封装(最多80个引脚)

    产品特点和优势


    该连接器具有多个独特的功能和优势。首先,它采用了双排结构设计,能够有效提高电路板的空间利用率,减少布线复杂度。其次,磷青铜镀金材料的选用,不仅提高了电连接的可靠性,还能有效抵抗氧化腐蚀,延长产品寿命。此外,其黑体LCP绝缘材料具备优秀的阻燃特性,满足UL94V0标准,确保安全性能。最后,其高精度制造工艺保证了每个连接点的稳定性和一致性。

    应用案例和使用建议


    应用案例
    BSE-XXX-01-D型连接器已成功应用于某医疗设备供应商的产品中。在这一应用中,该连接器需要实现多个模块间的高速数据交换。得益于其高密度设计及优异的电气性能,这款连接器在高温环境中仍能保持稳定运行,满足了客户严苛的要求。
    使用建议
    - 在进行焊接操作时,建议采用低温焊锡,以避免高温对连接器造成损害。
    - 对于大批量生产,推荐使用卷带封装以提高装配效率。
    - 建议定期检查连接器的插拔次数,当插拔次数超过规定值时应及时更换新的连接器。

    兼容性和支持


    该连接器设计上支持多种选项,如锁紧片(LC)、引脚对齐装置(A)等,可根据实际需求进行选择。厂商提供了完善的售后服务和技术支持,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题: 插入时感觉费力。
    - 解决方案: 确保插座与插头匹配,插入时保持垂直方向,必要时使用工具辅助插入。

    - 问题: 引脚接触不良。
    - 解决方案: 检查是否有异物堵塞引脚,清理后重新尝试插入。

    - 问题: 插座外观损伤。
    - 解决方案: 若损坏严重,应更换新的插座。轻微损伤可通过清洗修复。

    总结和推荐


    综上所述,BSE-XXX-01-D型连接器以其紧凑的设计、可靠的性能和广泛的适用范围,在电子元件市场中具备显著的竞争优势。尤其适用于那些需要在狭小空间内实现高效电气连接的应用场合。强烈推荐给那些寻找高性能连接解决方案的工程师和技术人员。

BSE-060-01-L-D-A参数

参数
接合堆叠高度 5mm,8mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
长*宽*高 53.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

BSE-060-01-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BSE-060-01-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC BSE-060-01-L-D-A BSE-060-01-L-D-A数据手册

BSE-060-01-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7037 ¥ 56.6459
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.64
直接购买
加入购物车
