ERC-019-01-02

产品分类: 卡边缘连接器 - 配件
厂牌: SAMTEC
产品描述: Samtec 印刷电路板管座附件, 高速输入 / 输出系统, 用于ERI8
供应商型号: N-ERC-019-01-02
供应商: 云汉优选
标准整包数: 1

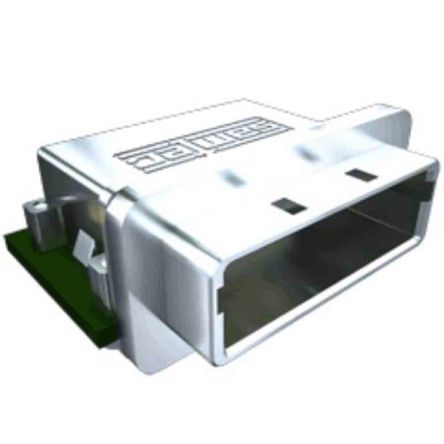

SAMTEC 卡边缘连接器 - 配件 ERC-019-01-02

ERC-019-01-02概述

    电子元器件产品技术手册解析

    1. 产品简介

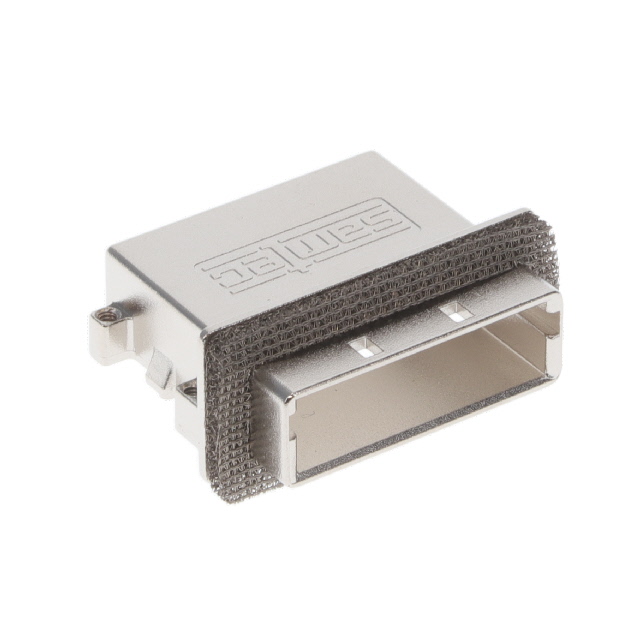

    本产品名为ERI8直角PCB笼式端子,是一种用于连接印刷电路板(PCB)的电子元器件。它主要应用于需要高可靠性和高密度连接的应用场合,如通信设备、工业控制设备和计算机系统等。

    2. 技术参数


    - 型号与位置数:ERC-XXX-01-XX型号,提供两种不同的位置数选择,分别为-019(19个位置)和-031(31个位置)。
    - 安装选项:有两种安装选项,分别是无垫圈(-01)和带垫圈(-02)。
    - 材料:笼体由锌合金制成,垫圈采用镍铜轴承导电泡沫材料。
    - 电气特性:M1.6-0.35螺纹贯穿(4个位置),符合高电流传输需求。
    - 工作环境:本产品适合在多种环境下使用,但具体适用的温度范围和技术细节需参阅详细技术手册。
    - 尺寸:所有尺寸均以毫米[英寸]表示,公差为:
    - X.X:±0.3mm [±0.01in]
    - X.XX:±0.13mm [±0.005in]
    - X.XXX:±0.025mm [±0.0010in]

    3. 产品特点和优势


    - 高可靠性:采用锌合金材质,具有良好的机械强度和耐腐蚀性。
    - 高密度连接:提供不同位置数的选择,满足不同应用场合的需求。
    - 易于安装:带垫圈的设计确保了可靠的固定,减少接触电阻。
    - 导电性能优越:导电垫圈保证了良好的导电性,适用于各种电信号接口。

    4. 应用案例和使用建议


    - 通信设备:可应用于各类通信设备,如路由器、交换机等,确保数据传输的稳定性。
    - 工业控制设备:在工业自动化系统中,用于连接传感器和执行器,实现高效的数据采集与控制。
    - 计算机系统:作为服务器、工作站中的关键连接部件,提升整体系统的可靠性和稳定性。

    使用建议:在安装过程中,应严格按照图纸和说明书进行操作,确保导电垫圈正确安装,避免因接触不良导致信号传输不稳定。

    5. 兼容性和支持


    - 兼容性:本产品可与标准的PCB板兼容,适用于多种电路设计。
    - 技术支持:Samtec公司提供全面的技术支持和售后服务,如有任何疑问或问题,可通过电话、邮件等方式联系技术支持团队。

    6. 常见问题与解决方案


    - Q: 导电垫圈如何正确安装?
    - A: 在安装前,确保导电垫圈清洁且无损坏。将垫圈放置在预定位置后,轻轻压紧,直至与接触面完全贴合。

    - Q: 产品出现接触不良的情况如何处理?
    - A: 首先检查是否有异物阻碍接触面,然后重新调整导电垫圈的位置,确保良好的接触。

    7. 总结和推荐


    ERI8直角PCB笼式端子是一款集高可靠性、高密度连接和优良导电性能于一体的电子元器件。其广泛的应用领域使其成为许多电子设备不可或缺的一部分。我们强烈推荐使用此产品,尤其是在对连接质量和稳定性要求较高的应用场景中。

ERC-019-01-02参数

参数
安装方式 支架安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ERC-019-01-02厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERC-019-01-02数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 配件 SAMTEC ERC-019-01-02 ERC-019-01-02数据手册

ERC-019-01-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 9.2008 ¥ 83.6813
100+ $ 6.6229 ¥ 60.2353
500+ $ 6.2628 ¥ 56.9602
1000+ $ 5.457 ¥ 49.6314
2000+ $ 4.6002 ¥ 41.8388
库存: 2513
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1255.21
