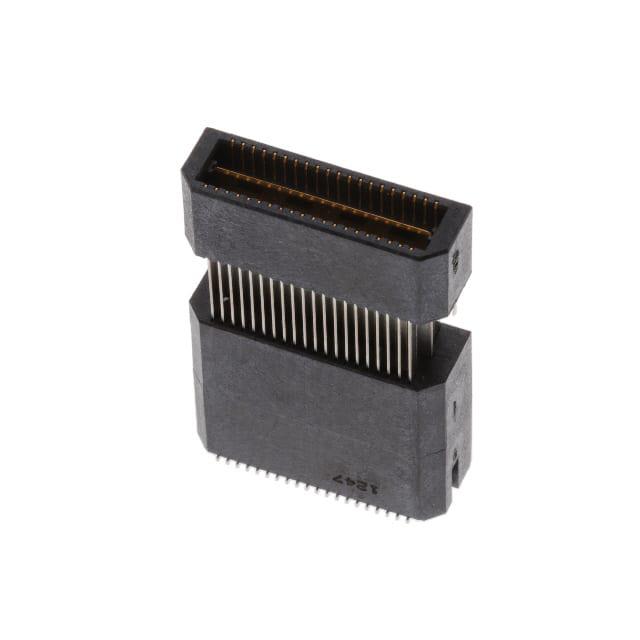

QTE-020-08-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 40pin 30mm 29.24mm 76nm 金 SMD,P=0.8mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: N-QTE-020-08-F-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-08-F-D-A

QTE-020-08-F-D-A概述


    产品简介


    QTE 系列高速接地平面头
    QTE 系列是专为高速信号传输和电源/接地需求设计的高性能电子元器件。该系列包括多种型号,如QTE–060–01–L–D–A、QTE–040–01–L–D–A 和 QTE–014–01–F–D–DP–A,主要用于高密度互连系统中。QTE 系列的特点在于其集成的金属平面,可用于电源或接地,标准堆叠高度从5mm到25mm不等,满足不同应用场景的需求。

    技术参数


    | 参数 | 描述 |

    | 针数 | 每行针数:020, 040, 060(每组20针),014, 028, 042(每组14对) |
    | 镀层选项 | -F:信号引脚和接地平面镀金闪光,尾部镀锡
    -L:信号引脚和接地平面镀10微英寸金,尾部镀锡
    -C:信号引脚选择性电抛光镀金,接触区域最少镀50微英寸金,接地平面接触区域镀10微英寸金,尾部镀锡 |
    | 引脚类型 | 单端(-D)或差分对(-D–DP) |
    | 导线类型 | 标准导线,无其他特殊要求 |
    | 高速传输能力 | 最高达1Gbps或4.2Gbps |
    | 电流承载能力 | 接触点:每针2A(最多两针供电)
    接地平面:每个接地平面23A(一个接地平面供电) |
    | 工作温度范围 | -55°C至+125°C |
    | 电压等级 | 225VAC,堆叠高度5mm |
    | 最大循环次数 | 100次 |
    | RoHS 符合性 | 是 |

    产品特点和优势


    QTE 系列的最大特点是其集成的金属平面和丰富的配置选项。这种金属平面不仅可以用于电源和接地,还能有效提高信号传输的稳定性和可靠性。此外,该系列产品还具有出色的高速传输能力和高电流承载能力,非常适合高密度互连系统。其独特的设计确保了极高的耐用性和长寿命,能够在严苛的工作环境中保持长期稳定运行。

    应用案例和使用建议


    QTE 系列广泛应用于高速通信、数据中心、工业自动化等领域。例如,在服务器和网络设备中,该系列可以实现高效的数据传输和稳定的电力供应。在使用过程中,应注意合理选择针数和镀层类型以满足具体应用需求。对于高速传输场合,建议选择镀50微英寸金的型号,以获得更好的信号完整性和稳定性。

    兼容性和支持


    QTE 系列与多种其他电子元器件和设备兼容,可配合UMPT/UMPS使用,提供灵活的两件式电源/信号解决方案。此外,Samtec公司提供了详尽的技术支持和售后服务,确保客户能够顺利进行安装和调试。

    常见问题与解决方案


    1. 问题:连接器如何选择合适的镀层?
    解决方法:根据具体的应用场景选择合适的镀层类型。例如,对于需要高频信号传输的应用,建议选择镀50微英寸金的型号。

    2. 问题:如何处理连接器的过热问题?
    解决方法:确保连接器的电流承载能力和实际应用中的电流需求相匹配,必要时增加散热措施。
    3. 问题:连接器在高温环境下使用时出现接触不良现象怎么办?
    解决方法:检查并清洁连接器,确保连接面干净无污垢。同时,可考虑选用更高电流承载能力的型号。

    总结和推荐


    QTE 系列高速接地平面头凭借其卓越的性能和广泛的适用性,在高速通信和工业自动化领域表现优异。无论是其集成的金属平面还是丰富的配置选项,都使其在市场上具备强大的竞争力。因此,我强烈推荐该产品给需要高性能、高可靠性的应用场合。

QTE-020-08-F-D-A参数

参数
排数 2
触头镀层
板上高度 29.24mm
针脚数 40pin
接合堆叠高度 30mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-08-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-08-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-08-F-D-A QTE-020-08-F-D-A数据手册

QTE-020-08-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.321 ¥ 70.7285
100+ $ 6.2006 ¥ 52.7051
500+ $ 5.661 ¥ 48.1185
1000+ $ 4.4778 ¥ 38.0613
2800+ $ 3.2334 ¥ 27.4839
7500+ $ 3.0702 ¥ 26.0967
库存: 120
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1060.92
