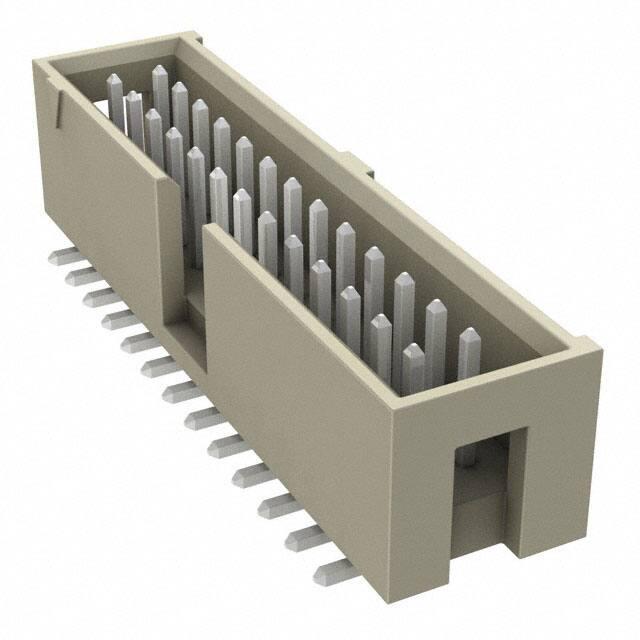

HTST-113-01-T-DV

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 26pin 推挽式 Male Pin 贴片安装 40.64mm(长度)*11.18mm(高度)
供应商型号: ET-3658083
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTST-113-01-T-DV

HTST-113-01-T-DV概述


    产品简介


    ZST系列、HTST系列和TST系列是专为电缆剥离和高温度电缆剥离设计的插座连接器。这些连接器主要用于工业自动化、通信设备、汽车电子、医疗设备等多个领域。它们能够提供高可靠性的电气连接,并且具备出色的机械稳定性。

    技术参数


    - 材料:
    - 绝缘材料:TST、ZST为黑色玻璃填充聚酯;HTST为自然LCP。
    - 端子材料:磷青铜。
    - 镀层:Au或Sn(厚度为50 µ" (1.27 µm))。

    - 电气特性:
    - 工作电流:每根引脚3.4安培(两个引脚通电)。
    - 额定电压:交流425伏/直流600伏。
    - 绝缘电阻:最小5000兆欧。
    - 操作温度范围:金镀层时为-55°C至+125°C,锡镀层时为-55°C至+105°C。
    - 阻燃等级:UL 94V-O。

    - 物理尺寸:
    - 针数:1-36个。
    - 引脚长度选项:多种标准和非标准尺寸。
    - 接触点间距:0.100英寸(2.54毫米)。
    - 兼容性:
    - Mates with:IDSD。


    产品特点和优势


    - 高可靠性:提供稳定的电气连接,确保长期运行的稳定性。
    - 宽工作温度范围:适用于极端环境,适合在高温和低温条件下使用。
    - 多种镀层选择:提供了金和锡两种镀层,适应不同应用场景的需求。
    - 广泛的适用性:广泛应用于工业自动化、通信设备、汽车电子、医疗设备等领域。
    - 优秀的机械稳定性:通过适当的板间支架设计,提高机械稳定性。

    应用案例和使用建议


    这些连接器可以用于多种应用,例如工业自动化控制系统中的信号传输、通信设备的数据传输等。在实际应用中,根据具体的使用场景,可以选择不同的针数和镀层。为了增加机械稳定性,建议在使用这些连接器的应用中添加机械板间支架。联系IPG@samtec.com获取更多详细信息。

    兼容性和支持


    - 兼容性:这些连接器可以与IDSD等其他电子元件配合使用。
    - 支持:Samtec提供全面的支持和维护服务,包括技术咨询、故障诊断等。

    常见问题与解决方案


    - 问题1:连接器出现接触不良。
    - 解决方案:检查接触点是否有污物或腐蚀,如有必要可重新清洁或更换连接器。

    - 问题2:连接器发热严重。
    - 解决方案:检查电流是否超负荷,或者连接器是否正确安装。确保安装过程中没有损坏或错位。

    - 问题3:连接器无法牢固插入。
    - 解决方案:检查插针和插孔是否有变形或损伤。如果有,可能需要更换新的连接器。

    总结和推荐


    ZST、HTST和TST系列连接器凭借其高可靠性、广泛的适用性、优秀的机械稳定性和广泛的温度范围,使其在多个行业中有着广泛应用。强烈推荐给需要高稳定性和高可靠性的电子系统设计者。同时,由于其良好的兼容性,易于与其它电子元件配套使用,使得这些连接器成为市场上非常有竞争力的产品之一。

HTST-113-01-T-DV参数

参数
触头端接 -
针脚数 26pin
类型 Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 推挽式
排数 2
长*宽*高 40.64mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

HTST-113-01-T-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTST-113-01-T-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTST-113-01-T-DV HTST-113-01-T-DV数据手册

HTST-113-01-T-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4476 ¥ 29.1321
56+ $ 2.8101 ¥ 23.7449
112+ $ 2.3424 ¥ 19.7936
504+ $ 2.0492 ¥ 17.316
1008+ $ 1.5826 ¥ 13.3731
2002+ $ 1.5203 ¥ 12.8466
库存: 102
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.13
