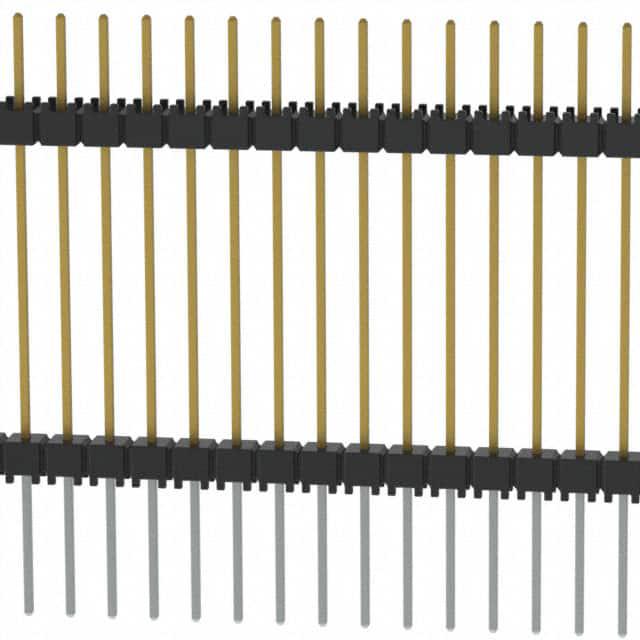

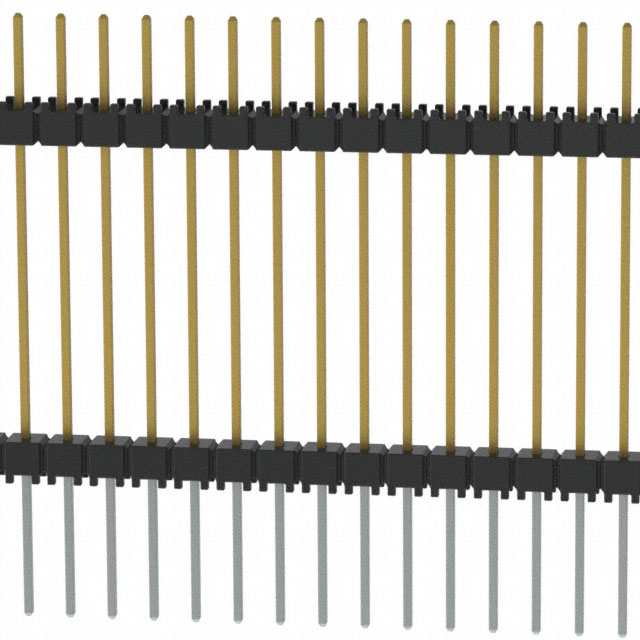

EW-50-14-L-S-900

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距50p单排排针, EW系列, 垂直, 通孔安装
供应商型号: 3550724
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) EW-50-14-L-S-900

EW-50-14-L-S-900概述


    产品简介


    本文档介绍的是由Samtec公司生产的XW系列连接器产品。这种连接器主要用于电子设备中的信号传输,广泛应用于计算机、通信设备、消费电子和工业控制等领域。通过使用高精度的制造工艺和严格的质量控制标准,这些连接器能够在多种复杂的工作环境中稳定可靠地运行。

    技术参数


    根据技术手册,XW系列连接器的主要技术规格如下:
    - 尾部长度:尾部长度可以是0.110英寸(2.79mm)或0.330英寸(8.38mm),具体取决于尾部选项。
    - 接触材料:使用磷青铜材料(合金号510),硬度为3/4硬,抗拉强度范围为95-105千磅每平方英寸(KSI)。
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),具有UL94-V0阻燃等级,玻璃填充,黑色。
    - 镀层选项:包括金(10µ"、30µ")、锡铅合金(90/10±5%)、选择性金(30µ"、10µ"、3µ")等。
    - 锁定选项:提供锁定引脚(-LL),锁紧引脚长度在0.084英寸(2.13mm)到0.310英寸(7.87mm)之间。
    - 公差:所有尺寸和角度的公差均为0.01英寸(0.25mm)至0.0020英寸(0.051mm)。

    产品特点和优势


    1. 高质量材料:使用磷青铜和PBT材料,确保了连接器的机械强度和耐久性。
    2. 多种镀层选择:提供了多种镀层选项,能够适应不同的应用场景需求,增加产品寿命。
    3. 高可靠性:经过严格测试,能够在极端条件下保持稳定的信号传输。
    4. 锁定机制:采用锁定引脚设计,提高连接稳定性,减少意外脱落的风险。
    5. 易于安装:简单的安装过程和灵活的安装选项,方便快捷地应用于各类电子产品中。

    应用案例和使用建议


    应用案例:XW系列连接器适用于各种需要高密度、高性能信号传输的场景。例如,在通信基站中用于信号分配,在计算机主板上用于内存条插槽连接等。
    使用建议:为了保证最佳性能,建议在安装过程中使用机械板间隔器来提高结构稳定性。尤其是对于采用金或选择性镀金工艺的连接器,更应该使用机械板间隔器以增强连接可靠性。

    兼容性和支持


    XW系列连接器支持与同类产品的兼容性良好,可以方便地替换现有的标准连接器。制造商提供了全面的技术支持服务,包括安装指导、故障排查和定制化解决方案,以确保客户能够顺利地集成和使用该产品。

    常见问题与解决方案


    1. 连接松动:检查是否有足够的锁定力。若有必要,增加机械板间隔器的数量或更换为带锁定引脚的设计。
    2. 信号质量不佳:确保连接器与主板或其他设备的接口紧密贴合。必要时可以重新安装或使用导电膏。
    3. 接触不良:检查镀层状况,确保镀层完整无损。如果出现腐蚀或磨损,应及时更换连接器。

    总结和推荐


    综上所述,XW系列连接器凭借其高品质的材料、多样化的镀层选择、高效的锁定机制和卓越的应用性能,成为市场上极具竞争力的产品之一。我们强烈推荐该产品应用于需要高性能信号传输的应用场景,相信它能够为您的电子系统带来显著的改进和提升。

EW-50-14-L-S-900参数

参数
长度- 堆叠高度 22.86mm
针脚数 50pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) 250nm
颜色 黑色
间距 2.54mm
端接 焊盘
排数 1
长*宽*高 127mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
