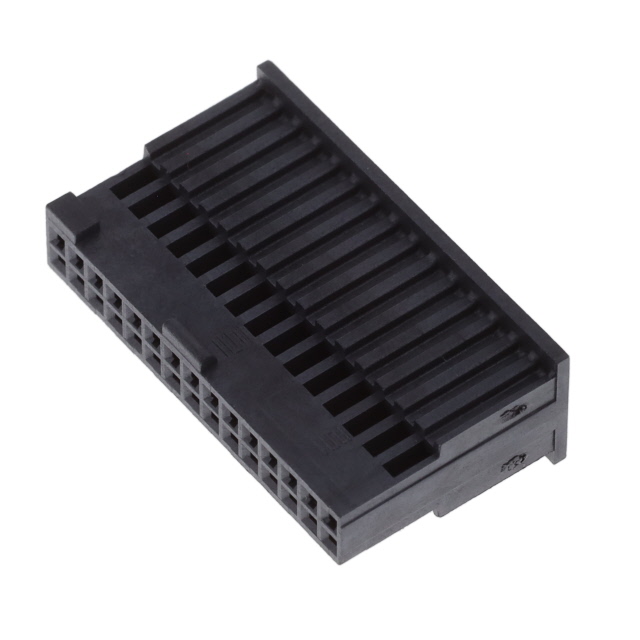

ISDF-15-D-L

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Friction Lock,Insulator 2 30pin 摩擦锁 Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 19.43mm(长度)*11.18mm(高度)
供应商型号: SXE-ISDF-15-D-L
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ISDF-15-D-L

ISDF-15-D-L概述

    # 电子元器件产品技术手册解析

    产品简介


    本技术手册所描述的产品是Samtec公司生产的ISDF系列双排电子连接器,主要用于高密度、高性能的应用场合。ISDF系列连接器广泛应用于电信、数据中心、工业自动化、汽车电子及消费电子产品等领域,以确保信号传输的可靠性和稳定性。

    技术参数


    ISDF系列连接器的主要技术参数如下:
    - 针位数:5到50个(可选)
    - 材料:绝缘体采用LCP材料,耐燃等级为UL 94 V-0;锁紧机构采用镍镀铍铜(BeCu),按钮则采用白色尼龙材料
    - 电气特性:接触电阻小于10mΩ;额定电流可达3A
    - 环境条件:工作温度范围为-40°C至+105°C;湿度适应性强,能够在高湿环境下正常工作

    产品特点和优势


    ISDF系列双排电子连接器具有以下显著特点和优势:
    - 双排设计提高了空间利用率,适合紧凑型电路板布局
    - 金属锁紧结构提供了强大的机械稳定性和抗振动能力
    - 支持多种安装方式(如双螺钉固定、摩擦锁紧),便于不同应用需求的选择
    - 绝缘材料选用LCP,具备优异的耐热和阻燃性能,确保长期使用下的安全性

    应用案例和使用建议


    ISDF系列连接器常用于高速数据传输系统,例如服务器背板、网络交换机、路由器等。对于这些应用,推荐选择合适的针位数,并根据具体环境考虑采用何种安装方式,以最大化其性能表现。同时,在进行布线时需注意保持适当的间距,避免信号干扰。

    兼容性和支持


    ISDF系列连接器设计时充分考虑到与市场上主流标准的兼容性,可以轻松集成到现有系统中。此外,Samtec公司提供详尽的技术文档和支持服务,包括定制化设计方案、快速响应的售后服务和技术培训,以帮助客户顺利实施项目并获得最佳使用体验。

    常见问题与解决方案


    问题一:如何保证连接器安装后的稳固性?
    解决方案:推荐使用金属锁紧结构(-M选项)或双螺钉固定方式(-S选项),通过增加额外的物理支撑来提高连接器的稳定性。
    问题二:在高温环境下,如何确保连接器的正常工作?
    解决方案:选择采用LCP材料制造的绝缘体,因其具备优良的耐热性能,可在高达105°C的环境中保持良好状态。

    总结和推荐


    综上所述,ISDF系列双排电子连接器凭借其高密度、高性能的特点,在各类高端应用中展现出色的表现。特别是其优秀的机械强度、电气性能和耐环境性能使其成为市场上不可多得的高品质选择。因此,强烈推荐给需要在严苛环境下保持信号传输稳定性的客户。

ISDF-15-D-L参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 摩擦锁
排数 2
触头端接 压接
针脚数 30pin
类型 Friction Lock,Insulator
长*宽*高 19.43mm(长度)*11.18mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
