UPS-04-07.0-01-L-V

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: 3.81mm间距4p单排排母 插座, UPS系列, 垂直, 通孔安装
供应商型号: SR-UPS-04-07.0-01-L-V
供应商: 海外现货
标准整包数: 1

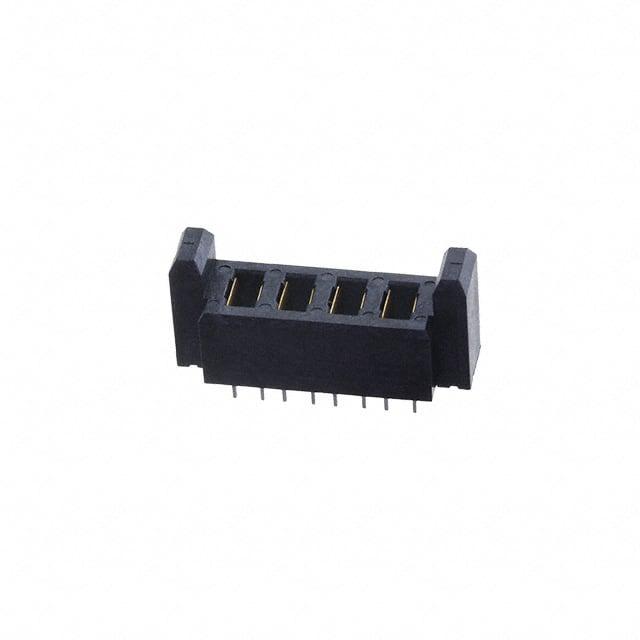

SAMTEC 刀片式电源连接器 UPS-04-07.0-01-L-V

UPS-04-07.0-01-L-V概述


    产品简介


    本产品为一种高性能连接器(UPSV系列),旨在提供可靠的电气连接解决方案。它广泛应用于各种电子产品,包括通信设备、工业自动化、医疗设备和消费电子等领域。连接器由绝缘材料和接触材料组成,确保了其卓越的电气特性和机械稳定性。

    技术参数


    - 尺寸:各部分尺寸如下:
    - `A` = 1.69-0.05 mm / 0.067-0.002 in (公差 +0.13/-0.05 mm)
    - `B` = 7.00 mm / 0.276 in
    - `C` = 5.00 mm / 0.197 in
    - `D` = 3.81 mm / 0.150 in
    - `E` = 2.00 mm / 0.079 in
    - `F` ± 0.20 mm
    - 锁扣选项:`-LC` 锁扣片,仅在 `-V` 类型下可用。

    - 插头高度:`-04.0` 或 `-07.0`(具体型号请参照附图)。
    - 针位数:2, 4, 6, 8个位置可选。
    - 尾部长度:1.57 mm / 0.062 in (对于1.57 mm厚PCB),2.36 mm / 0.093 in (对于2.36 mm厚PCB),适用于压合式安装。
    - 包装方式:管装、带装或整卷带装(具体根据订单要求)。
    - 镀层选项:
    - `-L` 选择性镀金(金厚10 μin),尾部为哑光锡。
    - `-T` 全面镀哑光锡。
    - 尾部选项:
    - `-V` 垂直安装。
    - `-PV` 压合垂直安装(仅限 `-03` 尾部长度)。

    产品特点和优势


    本产品采用高强度的铍铜(BeCu)作为接触材料,并结合磷青铜锁扣片,确保了长期使用下的稳定性和可靠性。此外,独特的设计使其具有出色的防松动能力,最大摆动幅度仅为2 mm。连接器的锁扣选项进一步提高了其安全性,防止在振动或冲击条件下发生意外断开。这种多功能性使其成为多领域应用的理想选择。

    应用案例和使用建议


    应用案例:
    - 在通信设备中用于高密度信号传输。
    - 在工业自动化设备中作为设备间的连接接口。
    - 在医疗设备中用于仪器间数据交换。
    使用建议:
    - 确保所选尾部长度与实际PCB厚度匹配,以保证最佳连接效果。
    - 在安装过程中应注意避免过度弯折,以保护连接器的结构完整性。
    - 使用专门工具进行压合式安装时,务必遵循制造商的指导。

    兼容性和支持


    此系列产品与标准PCB兼容,可以轻松集成到现有设计中。Samtec公司提供全面的技术支持,包括应用工程咨询、安装指南和故障排查帮助。通过访问Samtec官方网站,可以获取详细的SPES(包装效率标准)文档,以便更好地了解产品的包装规范。

    常见问题与解决方案


    1. 如何确定正确的锁扣选项?
    - 应根据具体的安装需求选择 `-LC` 锁扣选项,如果需要更高的稳固性,可以选择带有锁扣的版本。
    2. 安装过程中出现针位偏移怎么办?
    - 检查安装孔是否准确对齐,如有偏差,请重新定位后再次尝试安装。必要时可使用专用工具辅助定位。
    3. 如何避免连接器过早磨损?
    - 定期检查连接部位是否有磨损迹象,并采取必要的防护措施,如增加防尘盖板或采用定期清洁。

    总结和推荐


    综上所述,该连接器凭借其优良的设计、稳定性和可靠性,在多种电子设备中展现出强大的应用潜力。无论是通讯设备还是医疗仪器,都能够提供出色的电气连接解决方案。考虑到其广泛的兼容性和可靠的支持服务,强烈推荐在相关项目中采用此款连接器。

UPS-04-07.0-01-L-V参数

参数
长*宽*高 22mm(长度)*7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

UPS-04-07.0-01-L-V厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UPS-04-07.0-01-L-V数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UPS-04-07.0-01-L-V UPS-04-07.0-01-L-V数据手册

UPS-04-07.0-01-L-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.4875 ¥ 37.5604
100+ $ 4.275 ¥ 35.7818
500+ $ 3.45 ¥ 28.8765
1000+ $ 3.1625 ¥ 26.4701
2500+ $ 2.6125 ¥ 21.8666
库存: 673
起订量: 70 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1878.02
直接购买
加入购物车
