QTE-020-01-H-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 40pin 5mm 4.27mm 760nm 金 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTE02001HDA
供应商: Mouser
标准整包数: 1

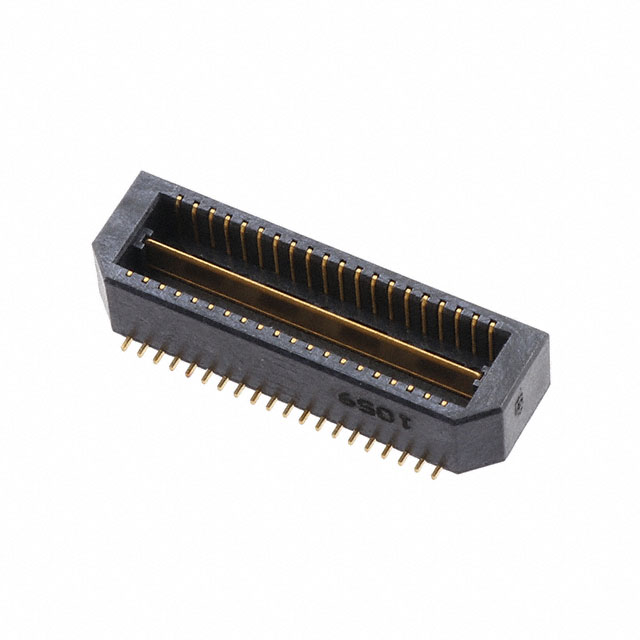

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-01-H-D-A

QTE-020-01-H-D-A概述

    电子元器件产品技术手册解析


    本文将详细解析一款由Samtec公司设计生产的电子元器件——双排高密度终端装配(High Speed Terminal Assembly)的产品特性和应用情况。我们将通过以下几个方面进行深入分析:产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案,以及最后的总结和推荐。


    1. 产品简介




    该产品是一种双排高密度终端装配(High Speed Terminal Assembly),主要用于各种电路板的连接。它具有多种型号和配置选项,适用于不同的应用场景,如电信、医疗设备、工业自动化、计算机网络等。


    2. 技术参数




    - 尺寸规格:
    - 高度:可定制
    - 宽度:15.265mm(可选)
    - 引脚间距:0.1680mm至1.1510mm不等
    - 电气特性:
    - 最小终端保持力:8盎司
    - 最小接地平面保持力:1磅
    - 材料:
    - 绝缘体:LCP,UL94V-0,黑色
    - 终端:磷青铜
    - 接地平面:磷青铜
    - 包装:
    - 可选标准托盘包装
    - 带卷带包装,最多可容纳60个位置(带有GP选项时最多40个)


    3. 产品特点和优势




    该产品的显著特点是高度可定制性和可靠性。它提供了多种引脚间距、终端样式和固定方式选择,能够满足不同应用需求。此外,其采用的磷青铜材料确保了长期使用的稳定性和耐久性。产品设计考虑了高频信号传输的需求,能够在高速数据传输场景下表现出色。


    4. 应用案例和使用建议




    应用案例:
    - 在电信设备中作为连接接口
    - 医疗设备中的高精度传感器连接
    - 工业自动化中的信号传输系统

    使用建议:
    - 在安装前确保所有尺寸和电气特性符合要求,特别是引脚间距和保持力
    - 考虑到插入力的需求,在选择锁定夹选项(-LC)时应考虑手动放置
    - 为了更好的电气性能和机械稳定性,建议使用磷青铜材料的终端和接地平面


    5. 兼容性和支持




    该产品与其他电子元器件具有良好的兼容性,适用于多种连接器系统。厂商提供详细的使用指南和技术支持,包括产品设计、制造和安装过程中的技术支持。此外,Samtec公司还提供标准托盘包装和卷带包装,便于生产和运输。


    6. 常见问题与解决方案




    常见问题及解决方案:
    - 问题:如何正确安装锁定夹选项(-LC)?
    - 解决方案:由于锁定夹需要较大的插入力,建议手动安装以确保安全稳固。
    - 问题:在高速信号传输场景下如何避免信号干扰?
    - 解决方案:选择合适的引脚间距和终端样式,同时保证足够的电气隔离。


    7. 总结和推荐




    总体来看,这款双排高密度终端装配(High Speed Terminal Assembly)具备出色的性能和广泛的应用范围。其高度可定制性、可靠的材料选择以及多样化的配置选项使其在市场上具有较强的竞争力。因此,我们强烈推荐该产品用于需要高性能和可靠性的应用场景中。

QTE-020-01-H-D-A参数

参数
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 40pin
接合堆叠高度 5mm
触头镀层厚度 760nm
类型 Header,Outer Shroud Contacts
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-01-H-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-01-H-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-01-H-D-A QTE-020-01-H-D-A数据手册

QTE-020-01-H-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.006 ¥ 101.4507
288+ $ 7.5285 ¥ 63.6158
576+ $ 5.817 ¥ 49.1537
库存: 142
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 101.45
