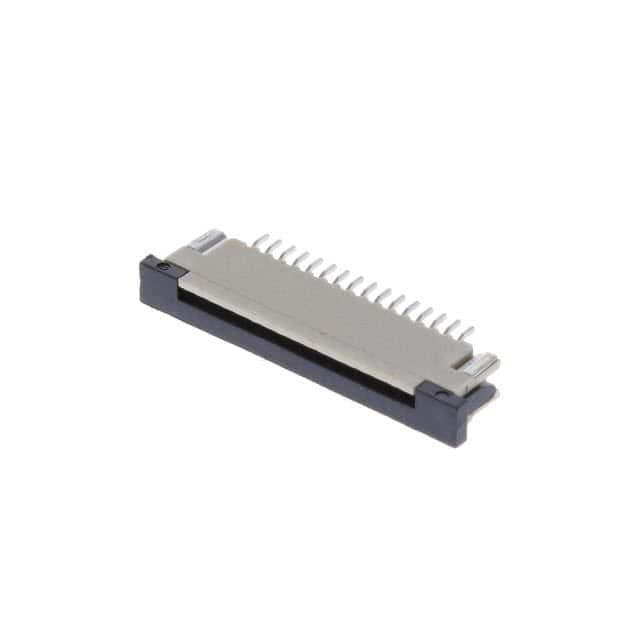

ZF1-16-01-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 16p FPC插座 边缘连接器, ZF1系列, 表面
供应商型号: 1999997
供应商: 海外现货
标准整包数: 25
SAMTEC FFC/FPC连接器 ZF1-16-01-T-WT

ZF1-16-01-T-WT概述

    电子元器件技术手册:ZF1-XX-XX-XX-WT
    本技术手册详细介绍了一种特定类型的电子元器件——ZF1-XX-XX-XX-WT,旨在为工程师和技术人员提供全面的产品规格和技术指导。以下是关于该产品的详细信息。

    1. 产品简介


    类型:ZF1-XX-XX-XX-WT是一种零插入力(Zero Insertion Force,ZIF)连接器组件。
    主要功能:该产品用于实现电子设备之间的无损连接,适用于需要频繁插拔操作的应用场景。
    应用领域:广泛应用于计算机、服务器、通信设备和其他电子设备中,尤其适合对信号完整性要求较高的应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 长度 | 1.50 ± 0.15 mm |
    | 宽度 | 1.00 ± 0.07 mm |
    | 接触力 | 最小接触力 6 OZ |
    | 环境温度范围 | -40°C 至 +85°C |
    | 工作电压范围 | 0 至 50V |
    | 接触电阻 | ≤ 20 mΩ |
    | 绝缘电阻 | ≥ 1000 MΩ |

    3. 产品特点和优势


    特点:
    - 零插入力设计:有效减少插拔时的磨损,延长使用寿命。
    - 高强度材料:采用LCP E130i 94-V2作为外壳材料,确保在高温环境下的稳定性能。
    - 纯锡镀层:顶部接触采用纯锡、哑光处理,保证良好的导电性能和抗氧化能力。
    - 兼容多种包装:支持管装(标准)和卷带(可选)包装方式,便于运输和存储。
    优势:
    - 提升信号完整性:通过精密的公差控制和优质材料选择,提高信号传输质量。
    - 简化装配过程:独特的结构设计使得装配更加简便,降低制造成本。
    - 适应多领域应用:凭借优异的性能和稳定性,能够满足不同行业的需求。

    4. 应用案例和使用建议


    应用案例:
    - 在计算机主板上的内存插槽中使用,确保高频信号的稳定传输。
    - 用于服务器背板连接,提高数据中心设备的整体可靠性和效率。
    使用建议:
    - 在安装过程中需注意接触面的清洁,避免灰尘和油污影响连接效果。
    - 如发现连接松动或接触不良,应检查接触面积是否有损伤,必要时进行更换。

    5. 兼容性和支持


    兼容性:
    - 与现有标准管装和卷带包装设备完全兼容,确保顺畅生产流程。
    支持和服务:
    - 提供全方位的技术支持,包括设计咨询、安装指导及售后维护服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查是否正确安装并紧固固定螺丝 |
    | 接触不良 | 清洁接触面,确保无异物 |
    | 插拔困难 | 检查是否为错误的操作方向 |

    7. 总结和推荐


    综合评估:
    ZF1-XX-XX-XX-WT是一款设计精良、性能稳定的零插入力连接器组件。凭借其出色的机械特性和优良的电气性能,该产品特别适合高密度、高频率信号传输的场景。此外,其便捷的装配方式和广泛的适用性也使其成为众多电子设备制造商的理想选择。
    推荐意见:
    鉴于其卓越的表现和广泛的适用范围,强烈推荐将ZF1-XX-XX-XX-WT连接器组件用于各类需要高性能连接器的应用场合。

ZF1-16-01-T-WT参数

参数
扁平柔性类型 FFC
端接 焊盘
间距 1mm
针脚数 16pin
外壳颜色 自然色
额定电流 1.9A
连接器/触头类型 底部
板上高度 3mm
触头镀层
长*宽*高 23mm(长度)*6.8mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装
